StarLine А92 Dialog CAN
28
необходимо подключить к стояночному тормозу (при РКПП) или к
педали тормоза (при АКПП).
При подключении к стояночному тормозу необходимо подключить диод
в разрыв штатного провода стояночного тормоза и подсоединить вход
автосигнализации между катодом диода и концевым выключателем.

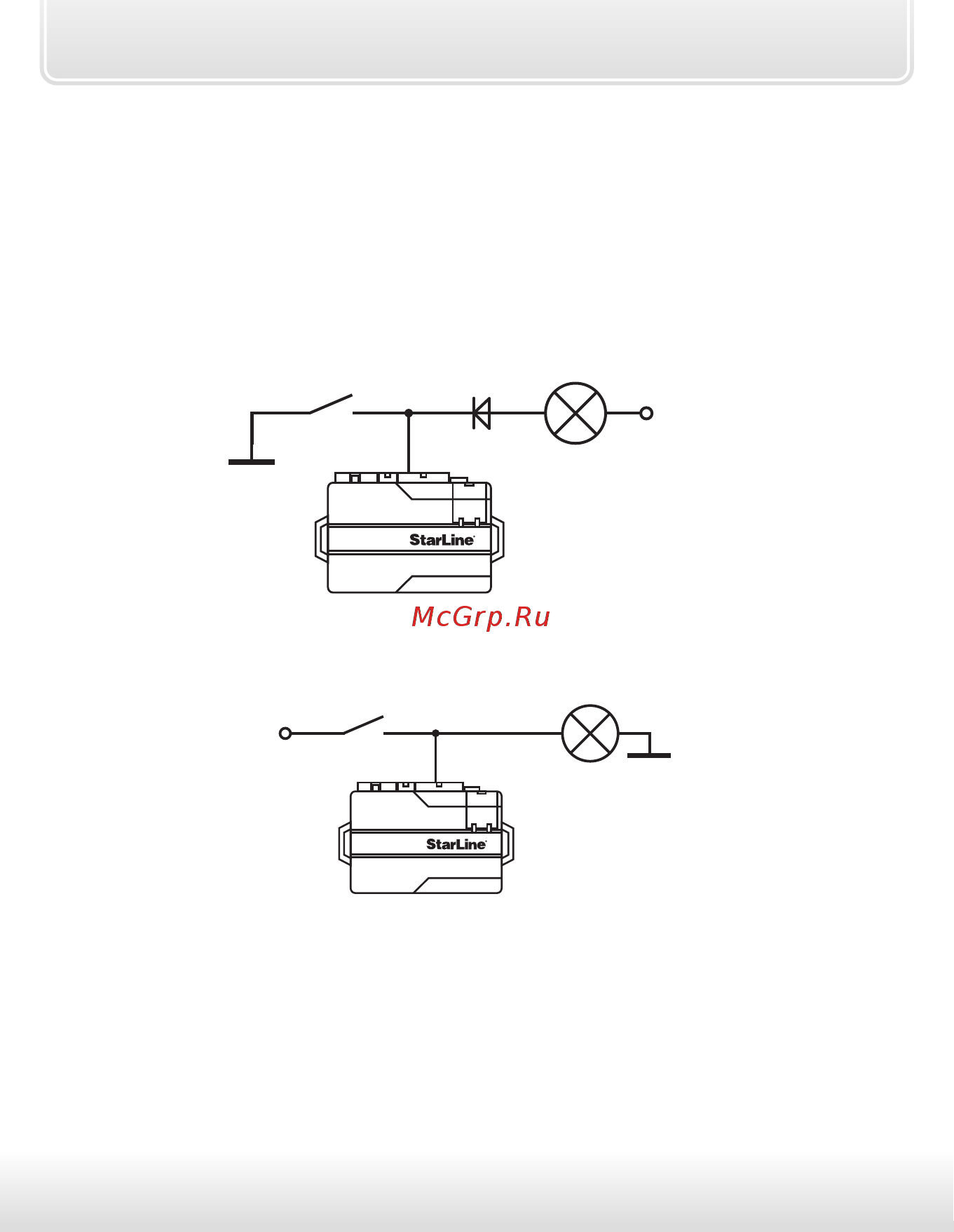

Схема подключения к ручному тормозу на автомобилях с РКПП:
VD1
Контрольная лампа
на панели приборов
оранжево-фиолетовый
концевой выключатель
ручного тормоза
+12В
разъем Х3
Схема подключения к педали тормоза на автомобилях с АКПП:
лампа
стоп-сигналов
оранжево-фиолетовый
концевой выключатель
педали тормоза
+12В
разъем Х3
Подключение дополнительных каналов
Дополнительные каналы (выходы) могут быть использованы для
расширения охранных и сервисных функций автосигнализации.
Некоторые типичные варианты использования дополнительных
каналов приведены ниже, эти каналы подключаются независимо от CAN
интерфейса.
