StarLine А92 Dialog CAN
40
В качестве сигнала, пропорционального скорости вращения двигателя
также может быть взят сигнал от цепи управления форсунками. В
большинстве случаев он позволяет надежно определять состояние
работающего двигателя.
Определение работы двигателя по сигналу генератора.
Цепь, к которой подключается серо-черный провод, должна изменять
свое состояние от потенциала корпуса, когда двигатель не работает,
на потенциал 9-12В , когда двигатель работает. В случае инверсного
сигнала, от потенциала +12В, когда двигатель не работает, на потенциал
корпуса, когда двигатель запустился. Этот сигнал можно получить при
подключении к лампе «заряда аккумулятора» на приборной панели,
которая погасает при начале работы двигателя. Для указанных двух
вариантов в сигнализации предусмотрен выбор контроля работы
двигателя: генератор «+» или генератор «-» соответственно, функция 9,
таблицы №2 (см. стр. 58)

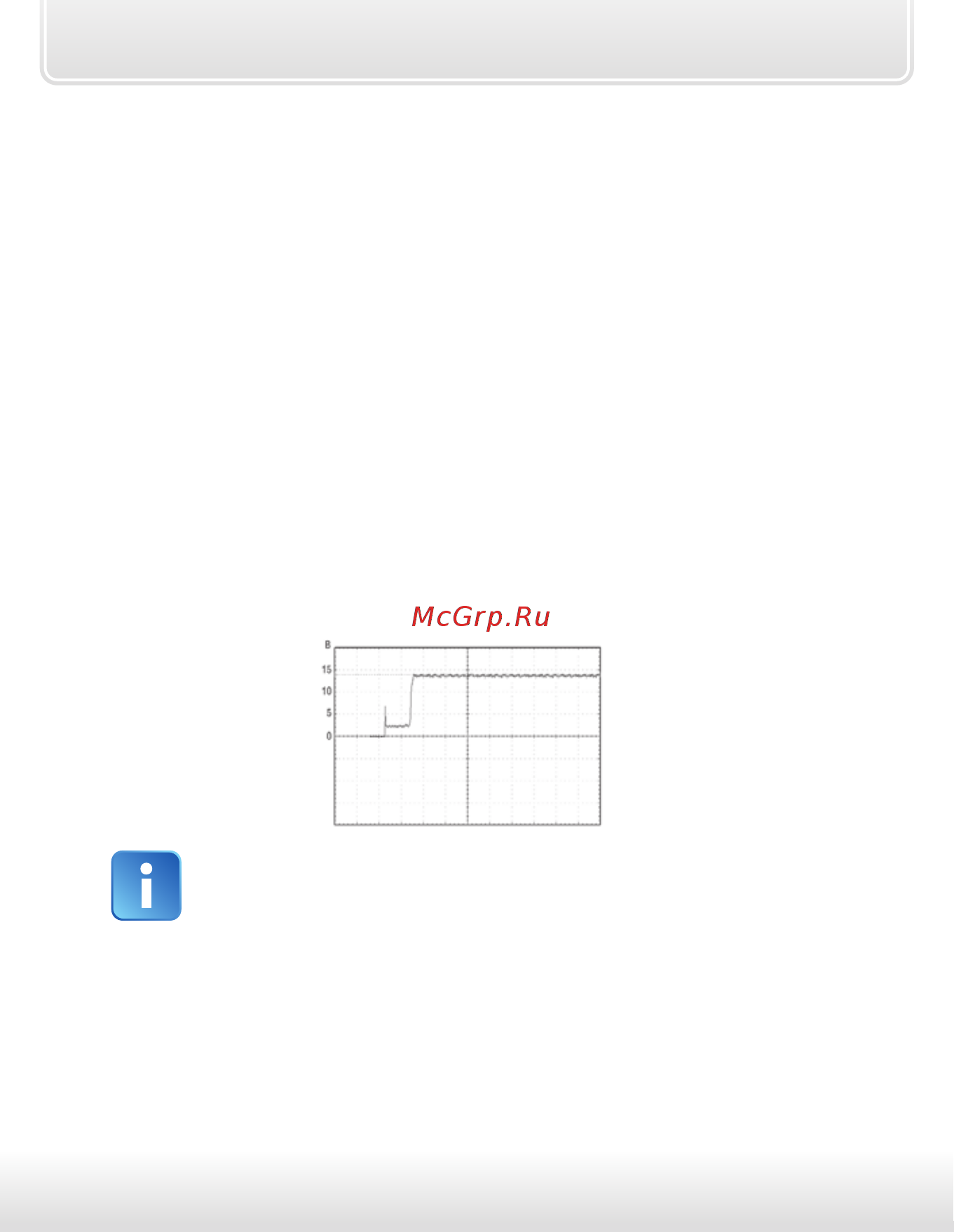

Типичная форма сигнала при запуске двигателя в цепи генератора
приведена на рисунке:
На некоторых автомобилях сигнал генератора изменяется на
соответствующий работающему двигателю уже при
прокручивании стартера. В данном случае, гарантировать
корректное прекращение работы стартера невозможно и этот
способ контроля неприменим.
