инструкция по установке
39
Внимание! Для правильной работы стартера без перекрутки
потребуется подобрать необходимую длительность, выбрав
одно из значений программируемой функции 7, таблицы №2.
Общие рекомендации по выбору контроля работы
двигателя
Для безопасной эксплуатации автомобиля и безопасного
пользования функцией дистанционного запуска необходимо чтобы
автосигнализация правильно определяла — запущен двигатель или
остановлен.
Определение работы двигателя по сигналам тахометра.
Цепь, к которой будет подключаться серо-черный провод, должна
содержать импульсы, пропорциональные скорости вращения
двигателя. В качестве такой цепи лучше всего использовать сигнал
тахометра, присутствующий на одном из контактов разъема
диагностики, или на приборной панели. Этот сигнал обычно имеет
амплитуду 12В.

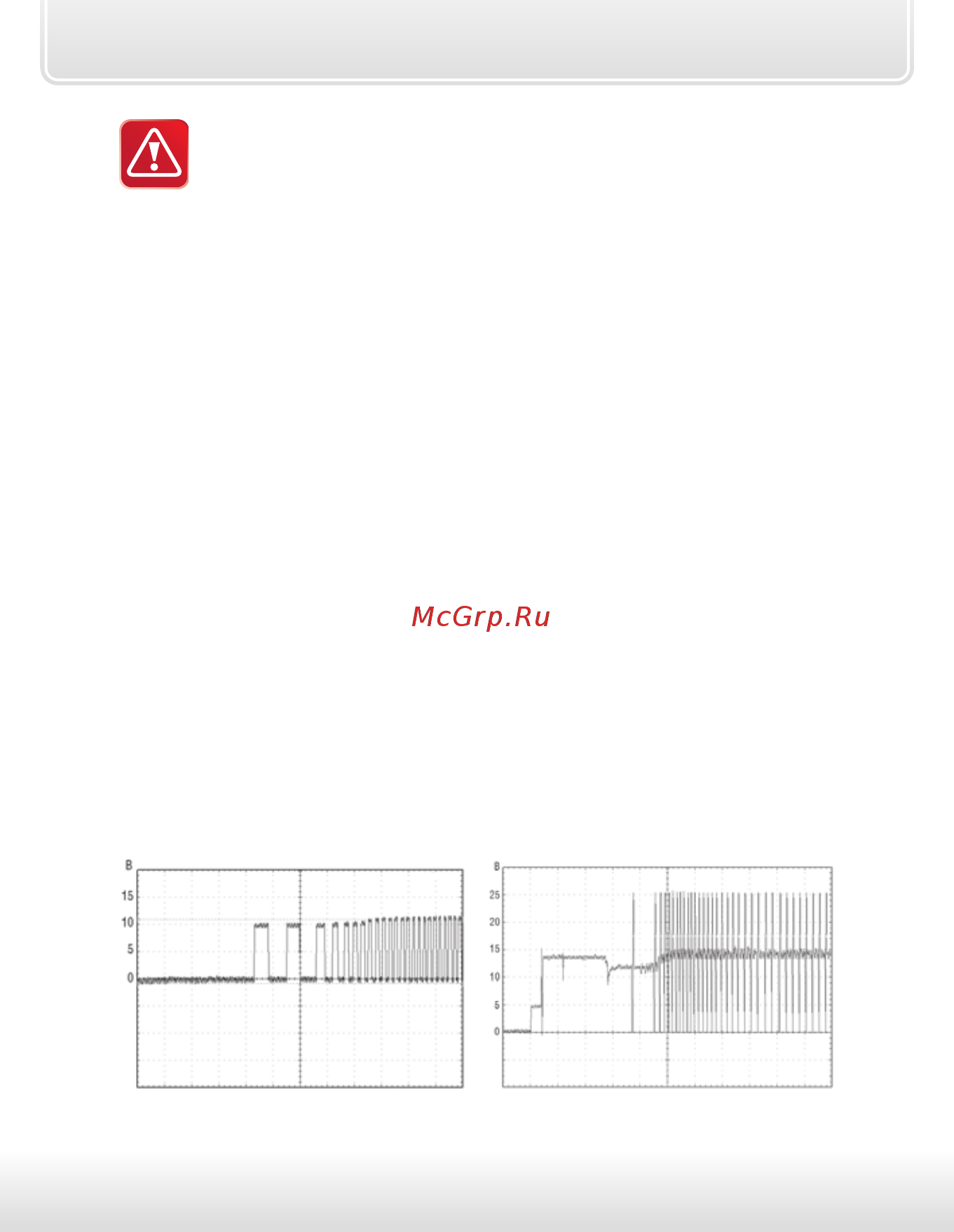

Типичная форма сигнала тахометра приведена ниже на рисунке(слева).
Определение момента прекращения прокручивания стартера
сигнализация определяет по резкому возрастанию частоты сигнала в
момент начала работы двигателя. Подключение серо-черного провода
к такой цепи гарантирует правильное отключение стартера.
Сигнал тахометра Сигнал форсунок
