инструкция по установке
55
Функция №11 — алгоритм работы дополнительного канала
№3 (синий провод)
Вариант 1 — канал активизируется на время от 1 сек до 120 сек при
включении режима охраны.
Программирование длительности: (на примере варианта 1) выбрать
функцию 11. Длительность работы канала определяется интервалом
между нажатиями кнопки 1 брелка в процессе программирования
функции. Нажмите кнопку 1 — включится отсчет времени, второе
нажатие кнопки 1 останавливает отсчет времени. Максимальное время
работы канала 120 секунд.

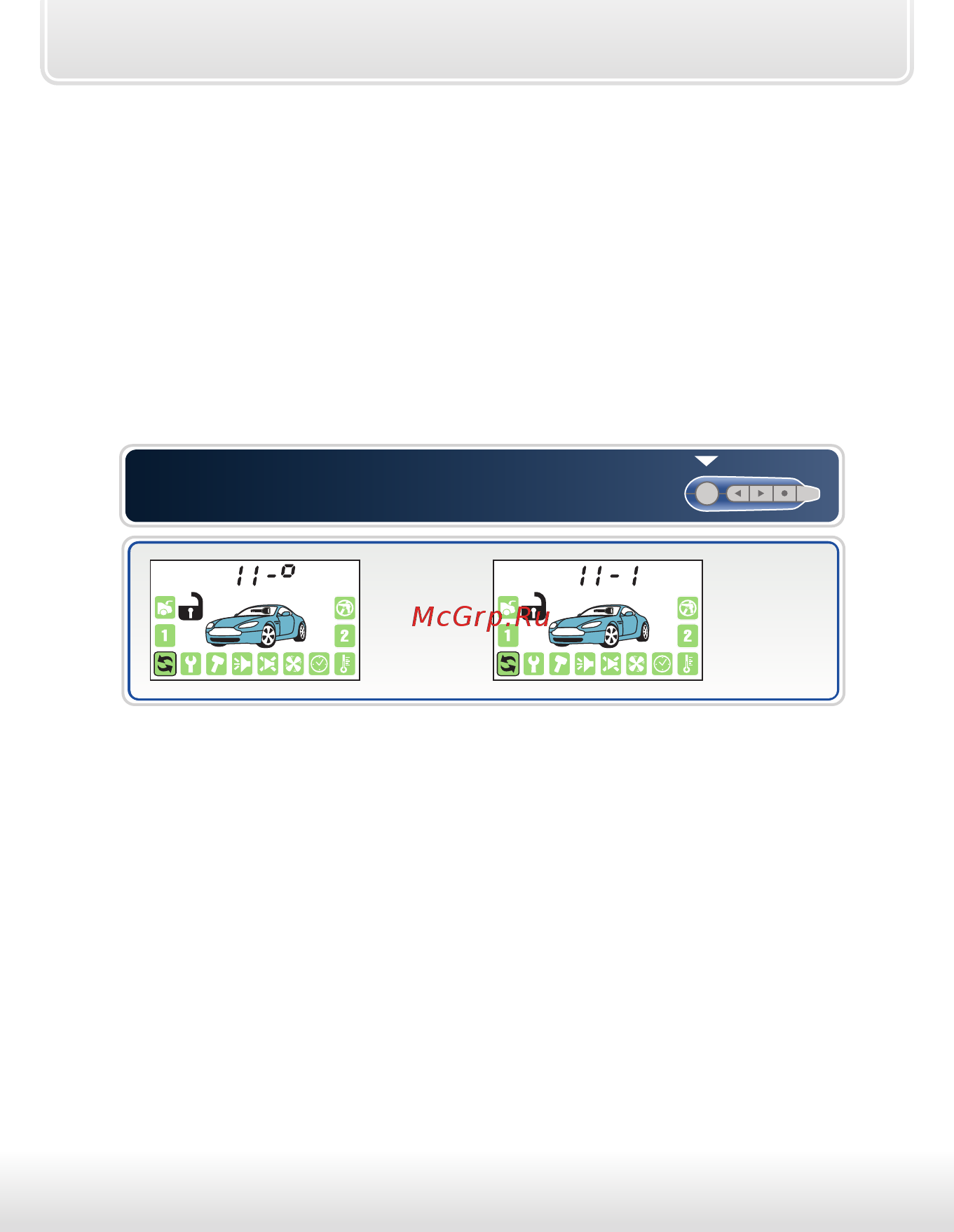

Индикация на дисплее брелка при
программировании длительности
нажать
кнопку 1
брелка
повторно
нажать
кнопку 1
брелка
Вариант 2 — канал активизируется на время от 1 сек до 120 сек при
выключении режима охраны.
Вариант 3 — канал активизируется на время от 1 сек до 120 сек при
включении и выключении режима охраны.
Вариант 4 — канал активизируется на время от 1 сек до 120 сек при
выключении зажигания и при выключении режима охраны.
Функция №12 — алгоритм работы дополнительного канала
«открывание багажника» (желто-черный провод)
Вариант 1 — продолжительность работы канала 0,8 сек. Используется
для отпирания замка багажника независимо от состояния режима
охраны.
Вариант 2 — канал активизируется на время от 1 сек до 120 сек при
