Starline Twage A92 FLEX CAN Dialog [166/182] Запись кодов брелков
![Starline Twage A92 FLEX CAN Dialog [166/182] Запись кодов брелков](/views2/1390912/page166/bga6.png)
StarLine А92 Dialog CAN
76

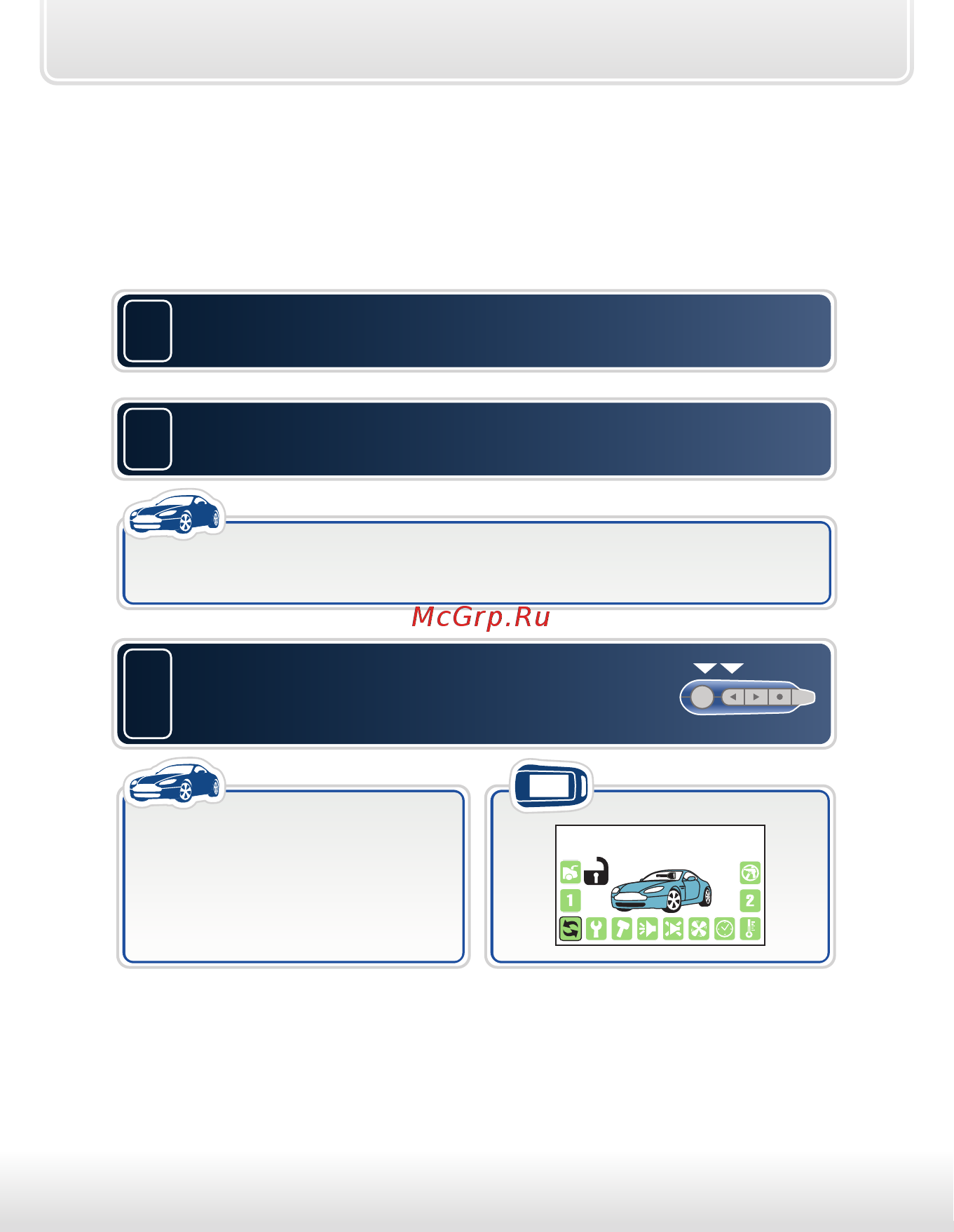

Запись кодов брелков
Всего в память сигнализации можно записать 4 брелка.
Запись кодов брелков производится при выключенном режиме охраны
в следующем порядке.
1
При выключенном зажигании нажмите сервисную
кнопку 7 раз
2
Включите зажигание
Прозвучат 7 сигналов сирены, подтверждая вход в режим записи •
брелков радиоуправления.
автомобиль
3
Нажмите одновременно коротко кнопки
1 и 2 брелка (для записи дополнительного
брелка также нажать кнопки 1 и 2 )
брелок
прозвучит 1 сигнал сирены •
автомобиль
