StarLine А92 Dialog CAN
56
управлении брелком. На время работы канала в режиме охраны датчик
удара отключается.
Вариант 3 — канал активизируется на время от 1 сек до 120 сек при
управлении брелком. На время работы канала в режиме охраны датчик
удара не отключается.
Программирование длительности: (на примере варианта 3) выбрать
функцию 12. Длительность работы канала определяется интервалом
между нажатиями кнопки 3 брелка в процессе программирования
функции. Нажмите кнопку 3 — включится отсчет времени, второе
нажатие кнопки 3 останавливает отсчет времени. Максимальное время
работы канала 120 секунд.

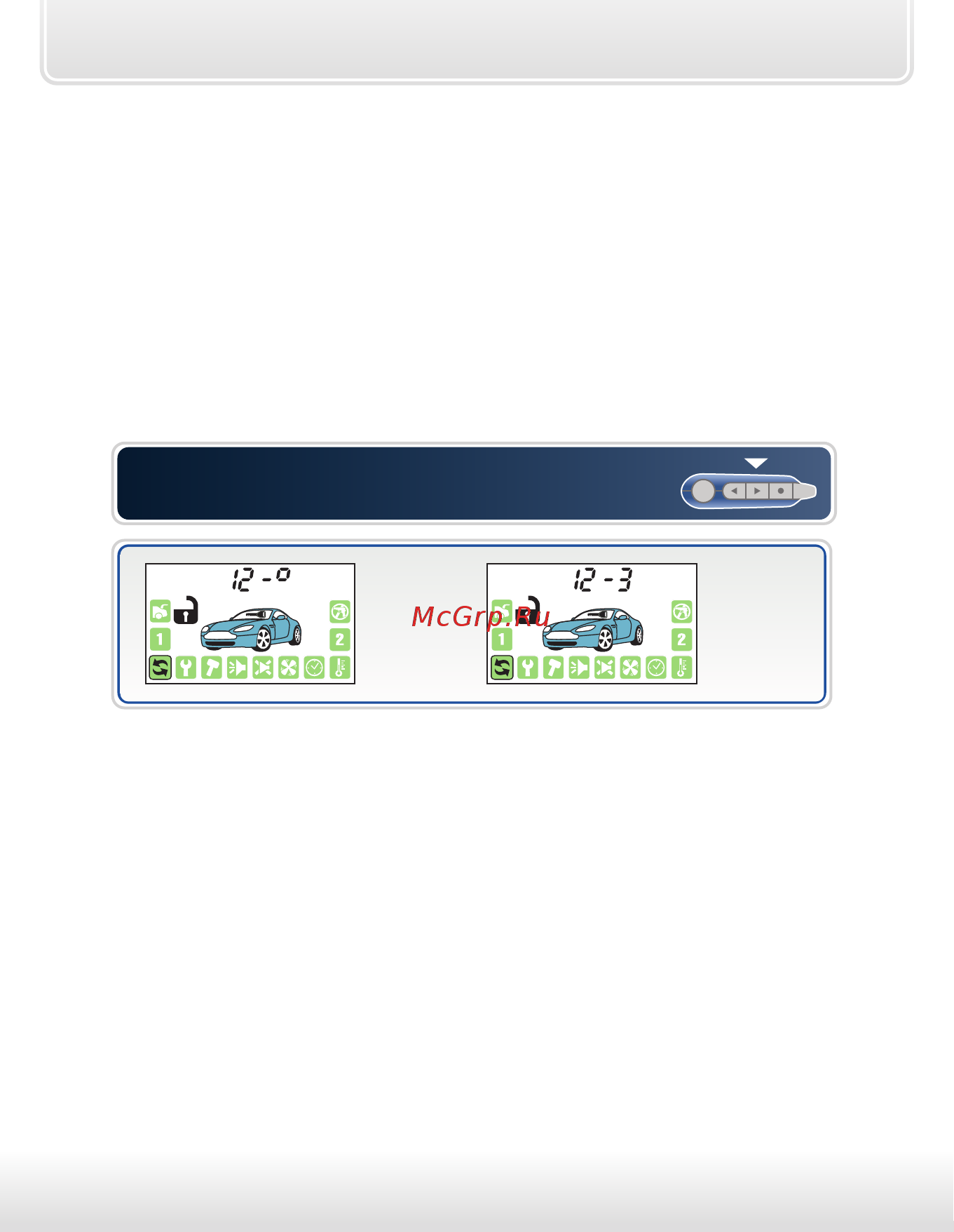

Индикация на дисплее брелка при
программировании длительности
нажать
кнопку
брелка
нажать
эту же
кнопку
еще раз
Вариант 4 — работа канала в режиме «защелка», когда включение /
выключение канала осуществляется дистанционно с брелка. На время
работы канала в режиме охраны датчик удара и дополнительные
датчики не отключаются.
Функция №13 — алгоритм работы дополнительного канала
№1 (желто-красный провод)
Вариант 1 — продолжительность работы канала 0,8 сек. Используется для
2-шагового отпирания замков дверей при выключении режима охраны.
Вариант 2 — канал активизируется на время от 1 сек до 120 сек при
управлении брелком. На время работы канала в режиме охраны датчик
удара отключается.
