StarLine А92 Dialog CAN
84
Основные команды брелков управления
автосигнализацией

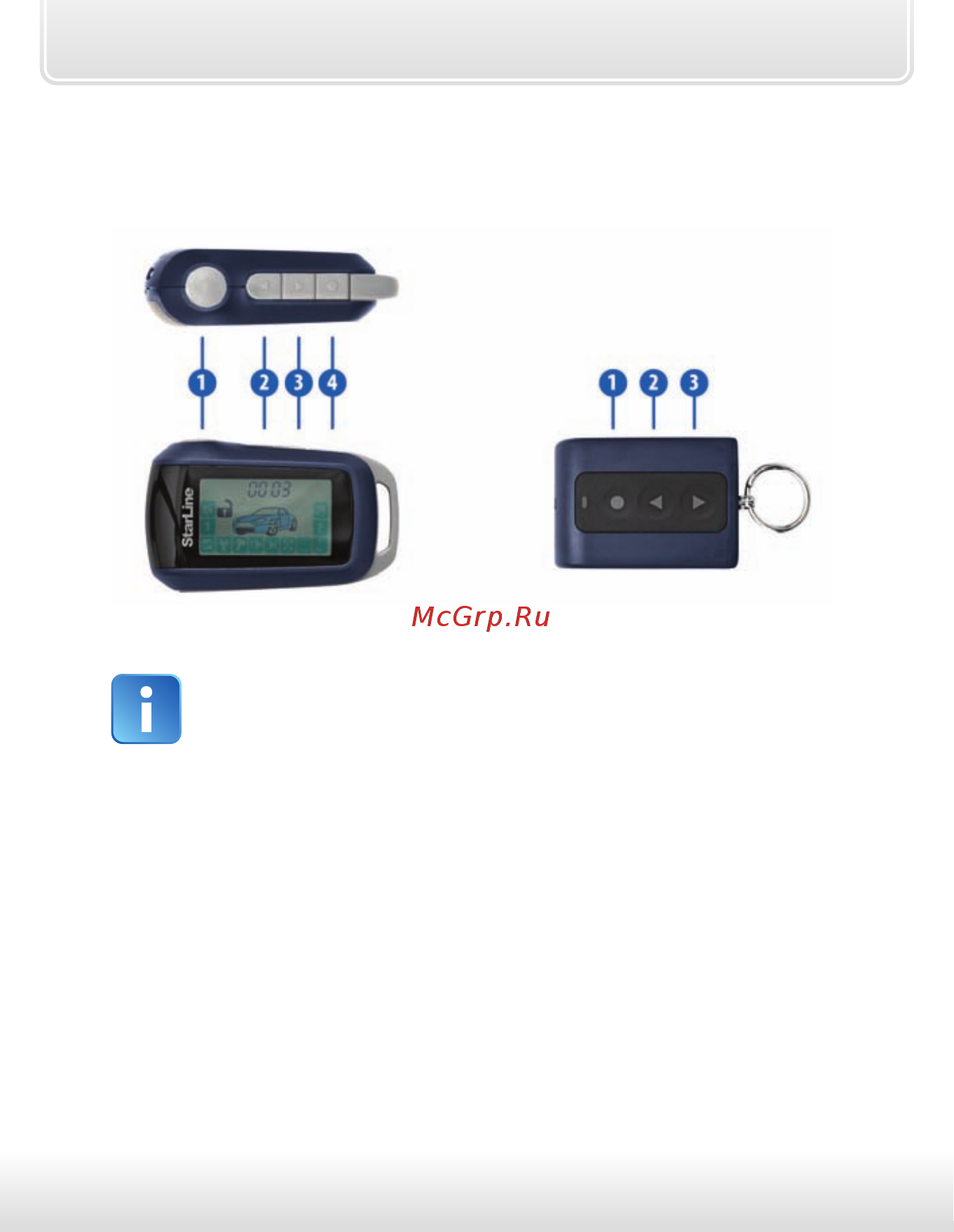

Обозначение кнопок брелков
Продолжительность нажатия кнопок брелков
В этом разделе и далее используются следующие определения
продолжительности и последовательности нажатия кнопок
брелков:
Короткое нажатие — одно нажатие кнопки (или двух кнопок)
продолжительностью менее 0,5 секунды.
Длительное нажатие• — нажатие и удержание кнопки
или двух кнопок до появления мелодичного звукового сигнала.
Двойное нажатие • — два нажатия одной кнопки в
течение 0,5 секунд.
Последовательное нажатие• — два нажатия одной или разных
кнопок. Первое нажатие должно быть длительным(2сек), второе
нажатие - кратковременным,
после отпускания первой кнопки.
