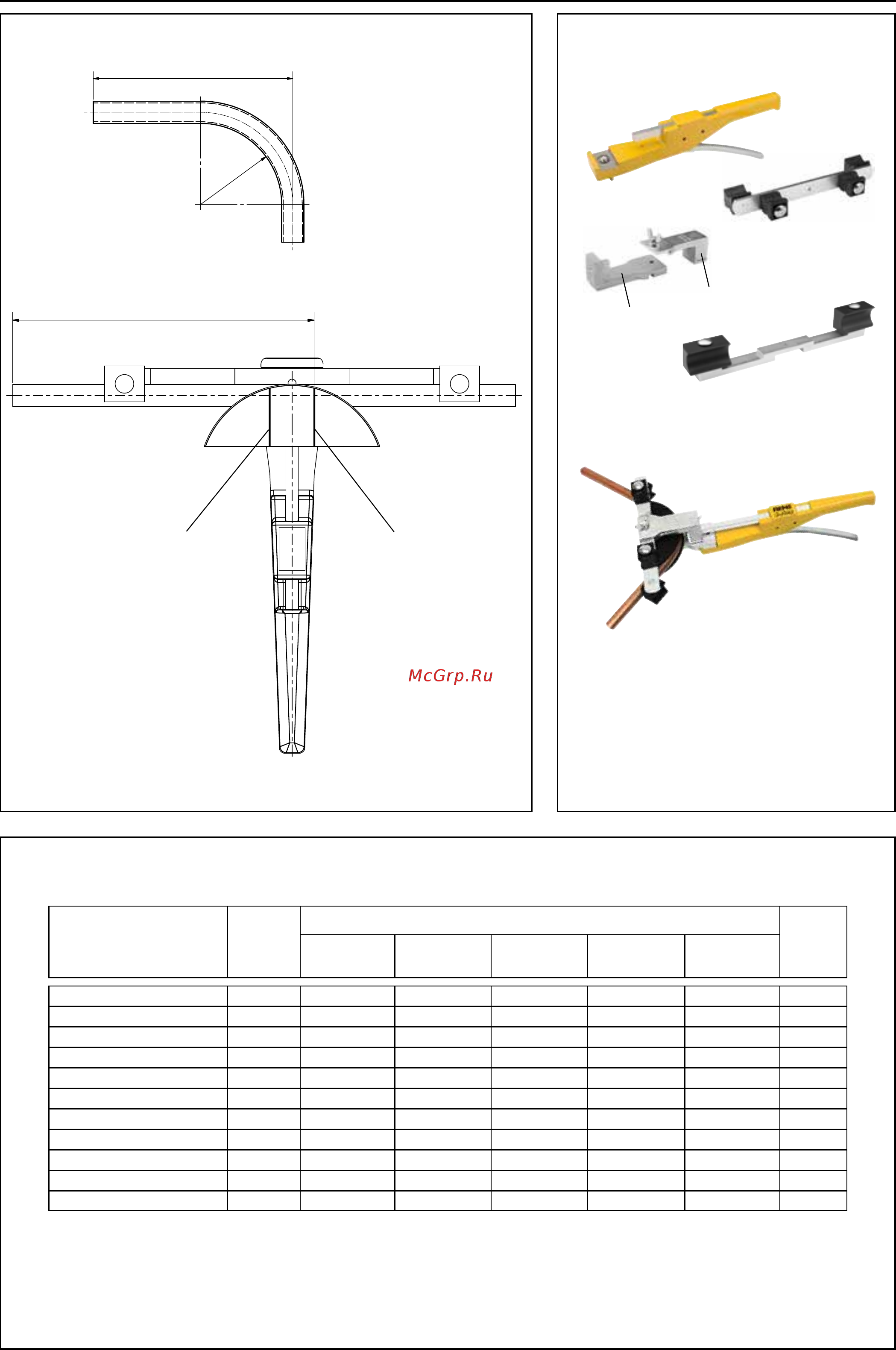

Fig. 2

9 9

Fig. 3

Fig. 4

10, ⅜ 30 ● ● 153155

12, 10 U, ½ 36 ● ● ● 153160

14, 12 U 50 ● ● ● ● 153170

15, 12 U, ⅝ 55 ● ● ● 153175

16, 14 U 55 ● ● ● ● 153180

17, 15 U 60 ● ● 153185

18, 14 U, 15 U, 16 U, ¾ 72 ● ● ● ● 153190

20, 18 U 79 ● ● ● ● 153195

22, 18 U, ⅞ 86 ● ● 153200

25, 26 88 ● 153205

32 128 ● 153210

Biegesegment

für Rohre

Ø mm/Zoll

(1)

Biege-

radius

(2)

Geeignet für (3)

Art.-No.

Cu Cu-U St-U St V

Biegeradius mm der neutralen Achse des Bogens (DVGW GW 392)

Cu: weiche Kupferrohre, auch dünnwandig

St-U: ummantelte C-Stahlrohre der Pressfitting-Systeme EN 10305-3 (DIN 2394)

St: weiche Präzisionsstahlrohre EN 10305-1, EN 10305-2, EN 10305-3 (DIN 2391–2394)

U: ummantelt

V: Verbundrohre der Pressfitting-Systeme
