HARVEY HW618E [10/32] Сборка

10!

6.#СБОРКА!

Ленточно‐пильный)станок)поставляется)частично)собранным.)Перед)началом)его)эксплуа‐

тации)необходимо)выполнить)сборку)следующих)позиций.))

6.1.$Демонтаж$болтов$крепления$к$поддону$

Для! надёжности! ленточная! пила! при! отгрузке! кре‐

пится! к! поддону,! поэтому! в! первую! очередь! необ‐

ходимо! снять! поддон! и! медленно! установить! ста‐

нок!в!требуемое!положение!с!помощью!крепёжных!

элементов,!см.!рис.!4.!

Станок! необходимо! устанавливать! на! прочный! и!

ровный!пол,!обеспечивающий!его!устойчивость.!

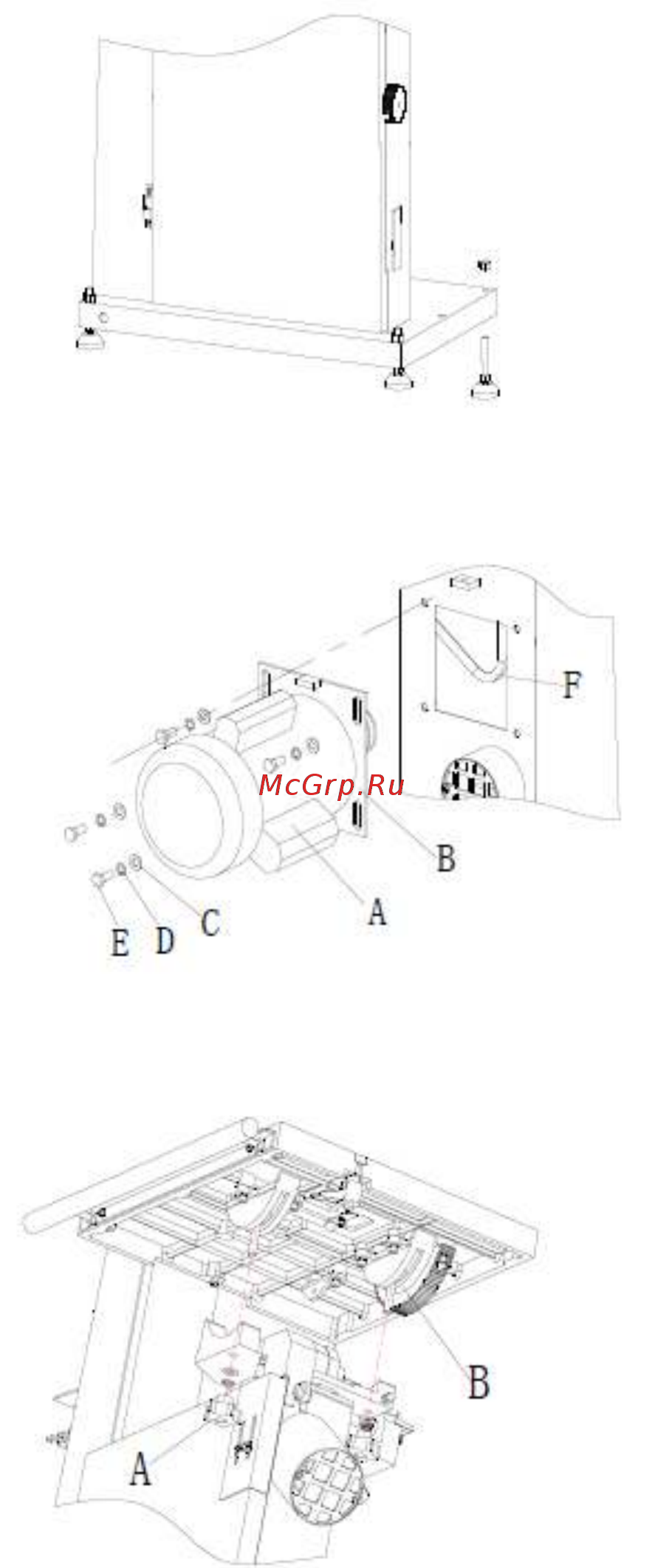

Рис.!4!

6.2.$Установка$двигателя$

Сначала!двигатель!(А)!крепится!к!фланцу!двигателя!

(В)! болтами! с! шестигранной! головкой! (Е),! пружин‐

ных!шайб!(D)!и!плоских!шайб!(С),!затем!они!крепят‐

ся! на! раме! с! помощью! болтов! с! шестигранной! го‐

ловкой,!пружинных!и!плоских!шайб.!Затем!натянуть!

клиновый!ремень!с!помощью!веса!двигателя,!затем!

затянуть!болты,!см.!рис.!5.!

Рис.!5!

6.3.$Сборка$рабочего$стола$

Ослабить! рукоятку! (А),! затем! установить! узел!

рабочего!стола!в!паз!цапфы!(В),!отрегулировать!

свободный! ход! рабочего! стола,! затем! предва‐

рительно!затянуть!гайку!(В),!см.!рис.!6.!

Рис.!6!
