12!
!
6.7.$Сборка$пилы$
Сначала! необходимо! снять! защитную! пластину!
(В)!опорной!плиты!и!ослабить!рукоятку!(С),!затем!
продеть!пилу!(А)!в!прорезь!опорной!плиты!по!её!
центру! и! по! маховику! вверх! и! вниз,! верх! и! вниз!
по!центру!щётки!пилы,!затем!повернуть!рукоятку!
натяжения! полотна! пилы! (D),! натягивая! полотно!
пилы,! затем! установить! на! место! защитную! пла‐
стину!(В),!затем!зажать!ручку!(С),!см.!рис.!10.!
!

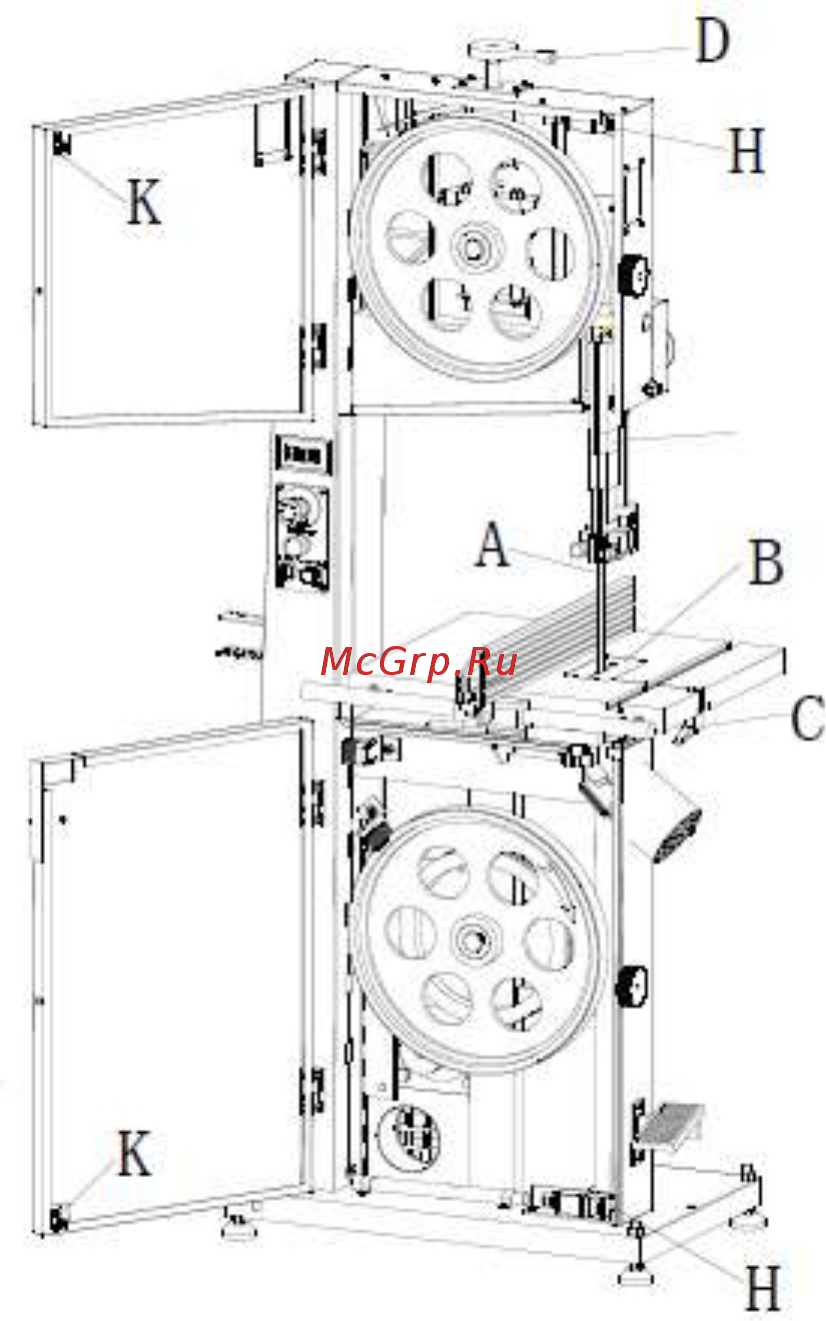

Рис.!10!
6.8.$Дверной$концевой$выключатель$
На!рис.!10!Н!–!конечный!выключатель,!К!–!ключ,!при!открытой!двери!кнопка!ПУСК!не!работа‐
ет,!дверь!должна!быть!закрыта!для!срабатывания!конечного!выключателя.!При!нормальной!
работе!при!открывании!двери!работа!станка!прекращается!немедленно.!
!
Внимание!) При)нормальной) работе) непосредственное) открывание) двери) не) допускается)
из‐за)инерции)вращения,)маховик)пилы)будет)всё)ещё)вращаться)при)открывании)двери)
после)полного)отключения.)Конечный)выключатель)и)замочная)скважина)должны)содер‐
жаться)в)чистоте,)особенно)замочная)скважина)двери.)
