HARVEY HW618E [11/32] Сборка пружинного узла

11!

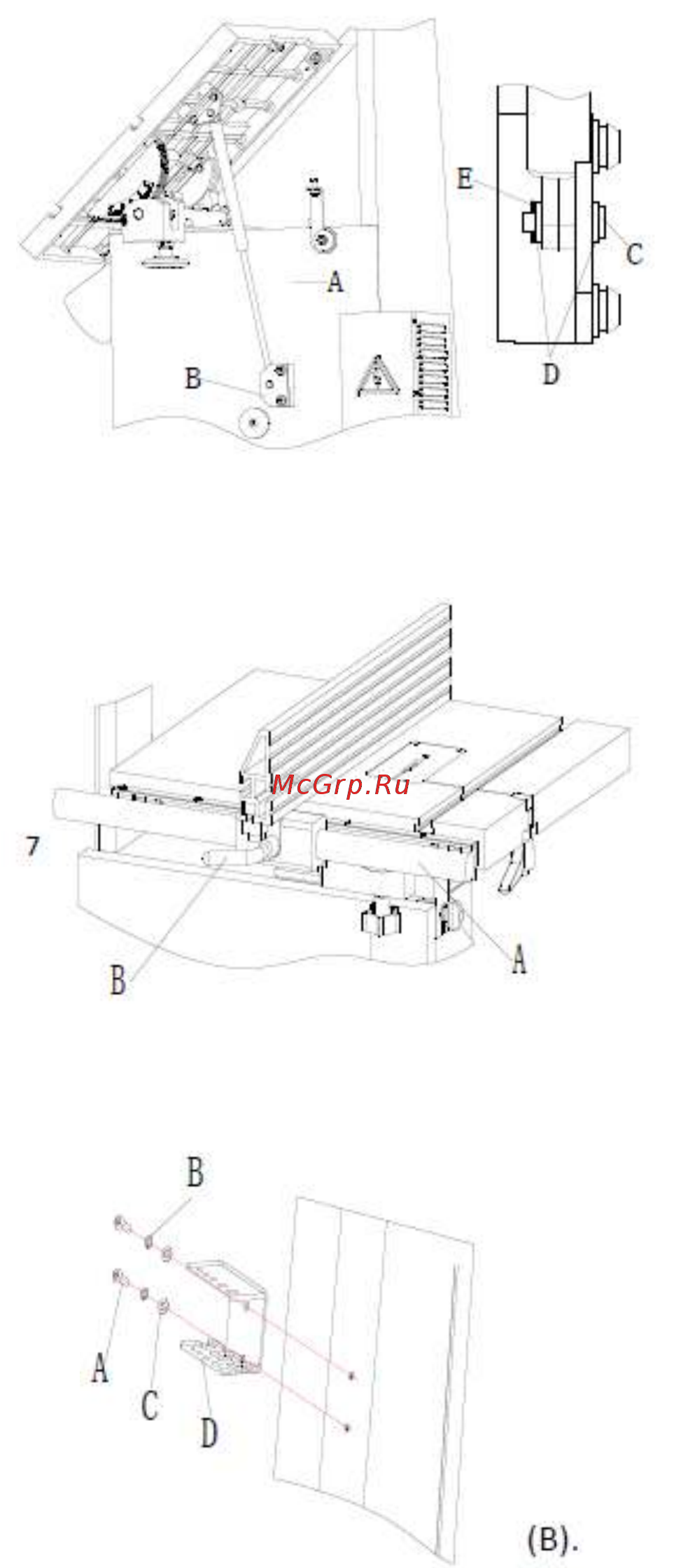

6.4.$Сборка$пружинного$узла$

Повернуть!рабочий!стол!на!45°!против!часо‐

вой! стрелки,! затем! установить! пружинный!

узел!в!нижнюю! часть!стола!и! рамы!и!закре‐

пить! с! помощью! крепёжных! изделий! (C,! D,!

E),!см.!рис.!7.!

Рис.!7!

6.5.$Сборка$параллельного$упора$

Вставить! параллельный! упор! в! круглую!

трубку! и! отрегулировать! параллельный!

упор!параллельно! Т‐образному!пазу! и! пер‐

пендикулярно!столу,! затем!затянуть! фикси‐

рующий!рычаг!(В),!см.!рис.!8.!!

Рис.!8!

6.6.$Сборка$крюков$для$хранения$инструмента$

Установить! панель! управления! кнопками! спере‐

ди,!см.!рис.!9.!

Затем!закрепить!крюки!для!хранения!инструмен‐

та!к!раме!с!помощью!винтов!(А)!и!плоских!шайб!

(В).!

Рис.!9!
