HARVEY HW618E [32/32] Принципиальная электрическая схема
![HARVEY HW618E [32/32] Принципиальная электрическая схема](/views2/1393159/page32/bg20.png)
32!
!

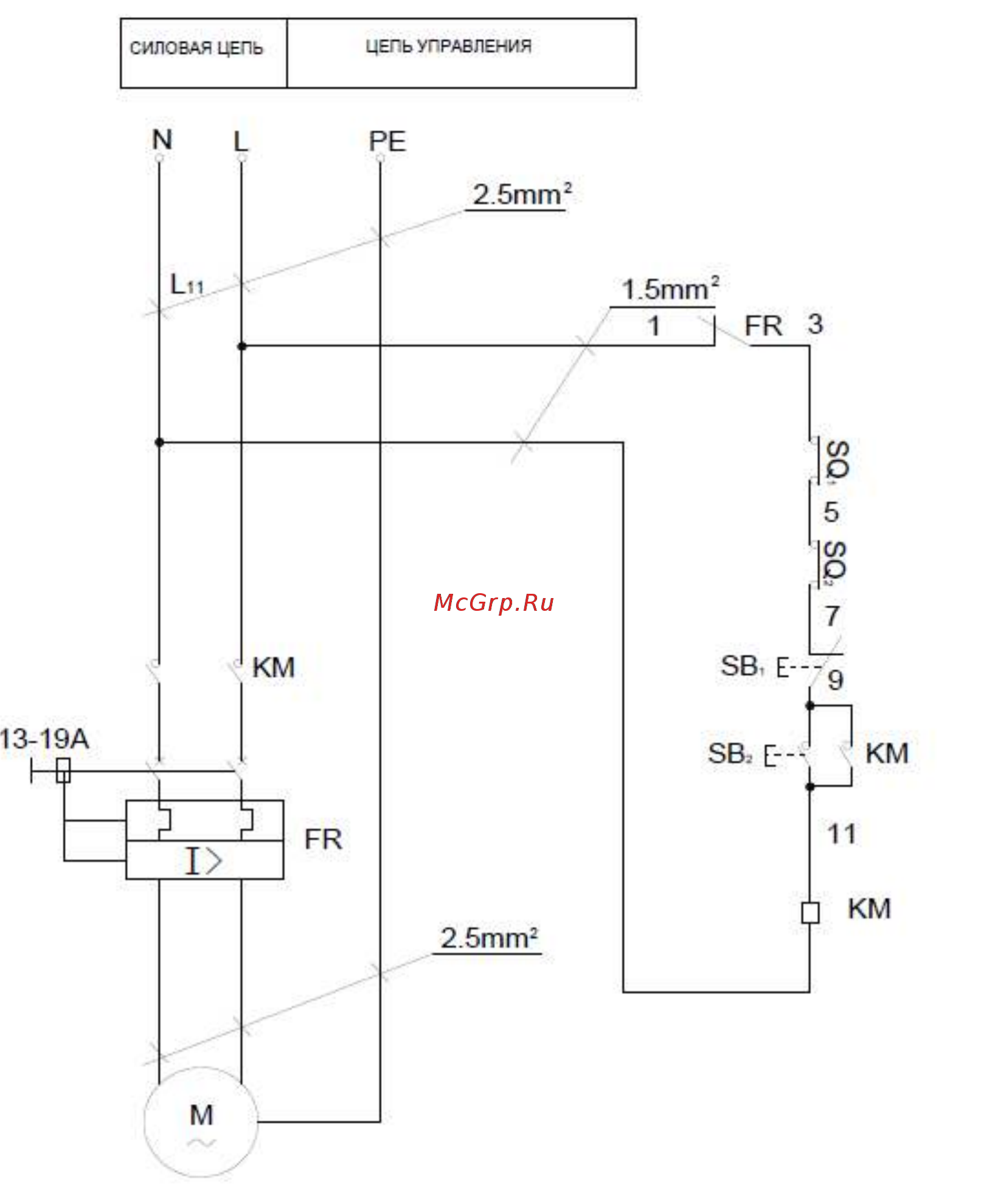

11.#Принципиальная#электрическая#схема!
!
Обозначения:!
SB1!–!кнопка!ПУСК!
SB1!–!кнопка!СТОП!
КМ!–!пускатель!магнитный!
FR!–!реле!тепловое!
SQ1!–!верхний!блокировочный!выключатель!(нормально!замкнутый)!
SQ2!–!нижний!блокировочный!выключатель!(нормально!замкнутый)!
