HARVEY HW618E [8/32] Описание ленточной пилы

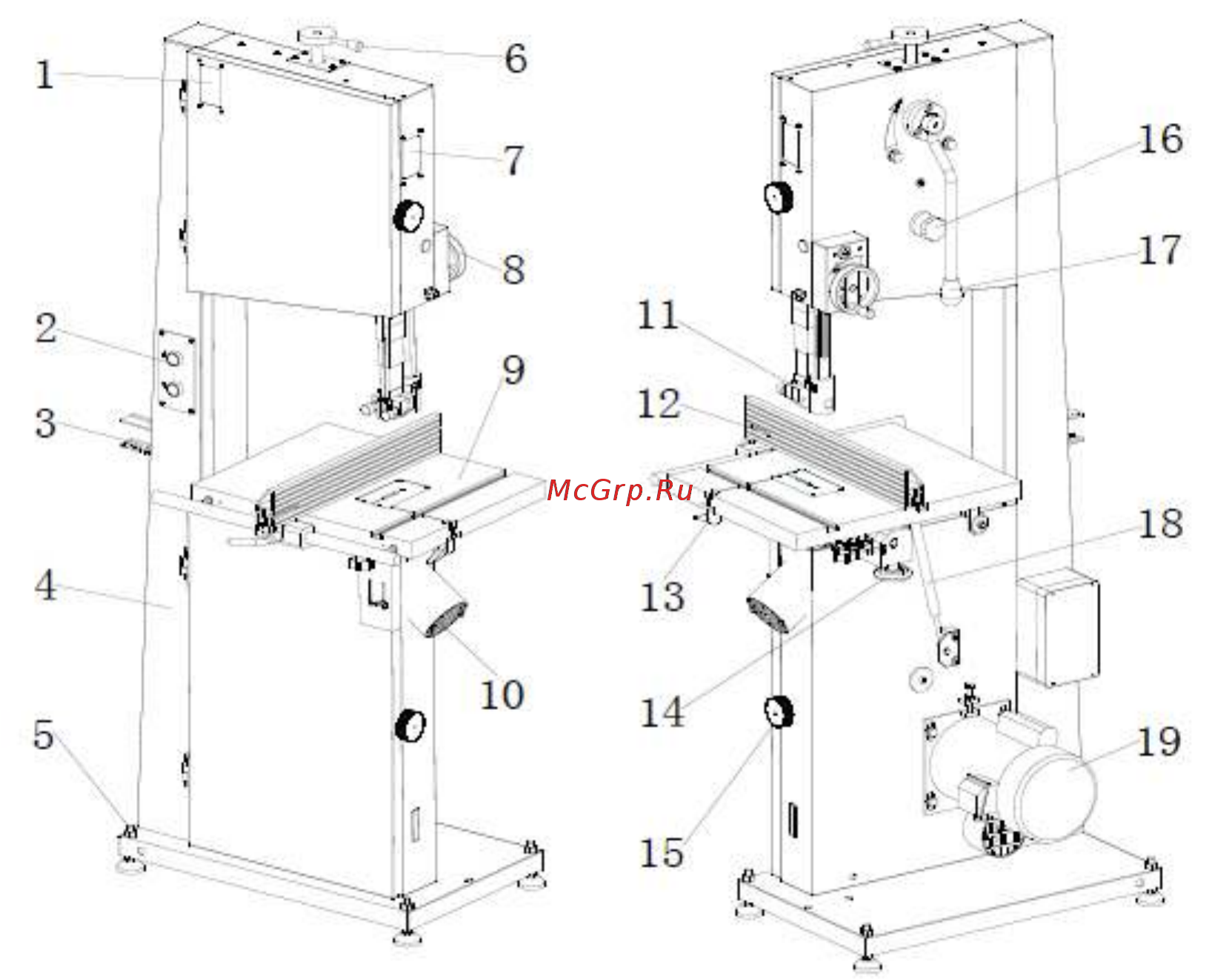

3.#ОПИСАНИЕ#ЛЕНТОЧНОЙ#ПИЛЫ!

1. Окно!индикации!натяжения!

2. Выключатель!

3. Крюки!для!хранения!инструмента!

4. Рама!

5. Винтовая!опора!

6. Рычаг!натяжения!пилы!

7. Окно!контроля!траектории!пилы!

8. Маховичок! регулировки! направля‐

ющей!пилы!

9. Чугунный!стол!

10. !Верхний! патрубок! отсоса! опилок!

диаметром!4!дюйма!

11. Направляющая!пилы!

12. Узел!параллельного!упора!

13. Рукоятка!фиксации!паза!пилы!стола!

14. Рукоятка!наклона!инструмента!

15. Фиксирующая!кнопка!

16. Регулировочная!гайка!

17. Рукоятка! быстрого! ослабления!

натяжения!пилы!

18. Узел!опоры!пружины!

19. Двигатель!

4.#ТЕХНИЧЕСКИЕ#ХАРАКТЕРИСТИКИ!

Длина!пилы,!мм,!!

3680!

Наклон!стола!

От!+15°!до!‐45°!

Максимальная!ширина!резания,!мм,!!

440!

Максимальная!глубина!резания,!мм,!!

360!

Размеры!стола,!мм!

510!х!510!

Минимальная!ширина!пилы,!мм!

Максимальная!ширина!пилы,!мм!

32!

Двигатель!

230!В,!50!Гц,!однофазный,!
