HARVEY HW618E [14/32] Регулировка рабочего стола
![HARVEY HW618E [14/32] Регулировка рабочего стола](/views2/1393159/page14/bge.png)
14!
!
лось! по! центру! керамической! прокладки! с!
направляющей! пилы! (С)! параллельной! двум!
сторонам! пилы.! Затем! зафиксировать! рукоятку!
(В),!гаечным!ключом!ослабить!(Н)!до,!во!время!
и! после! регулировки! круглой! керамической!
прокладки!(К),!отрегулировать!щётку!пилы!до!и!
после! полного! перемещения,! зафиксировать!
все!регулировочные!винты.!
!

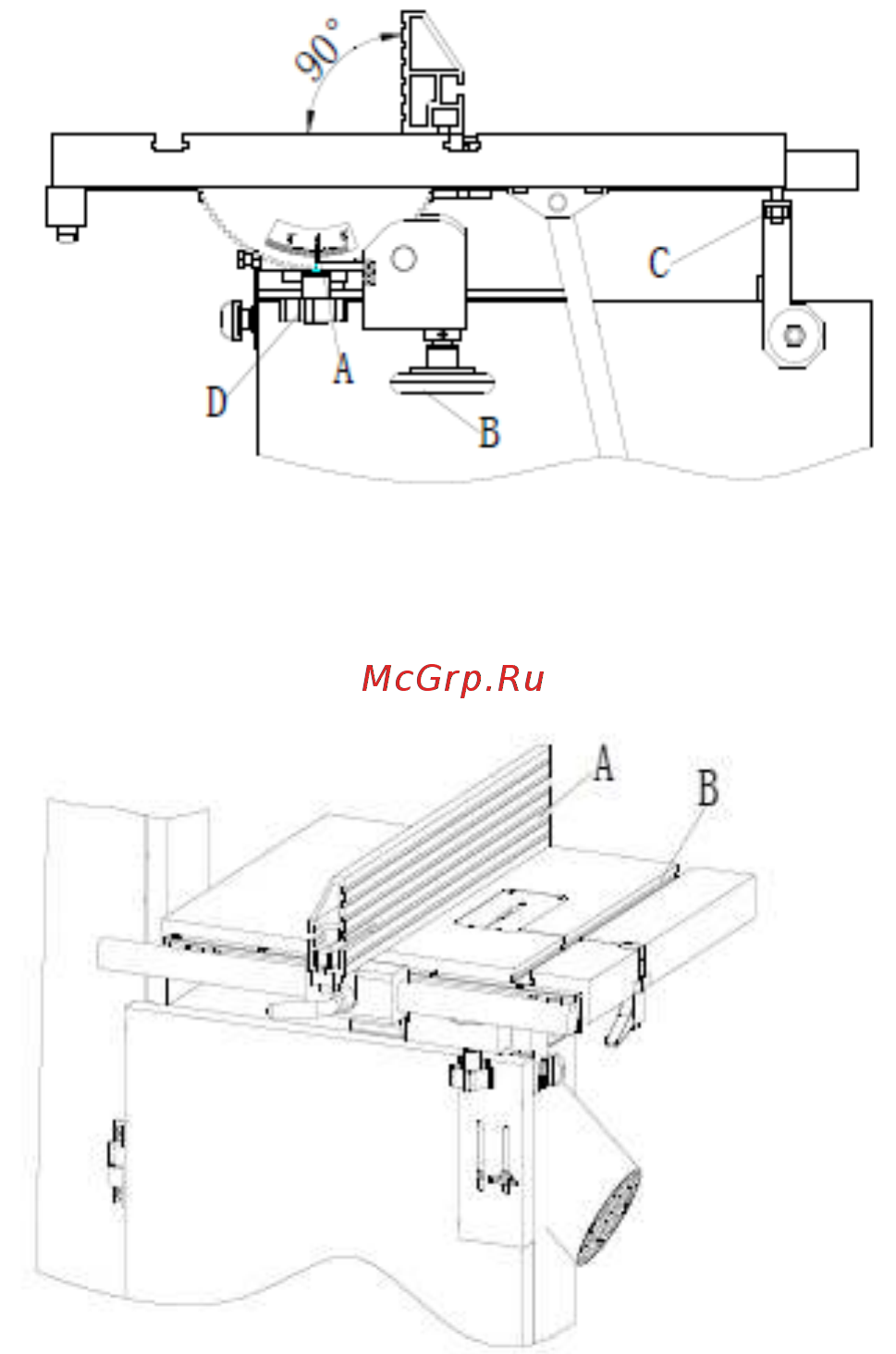

7.3.$Регулировка$рабочего$стола$
Прежде!всего!необходимо!ослабить!рукоят‐
ку! (D)! поворотом! против! часовой! стрелки!
(В),!установить!указатель!на!0°,!затем!приве‐
сти!в!соответствие!с!угловой!шкалой!для!из‐
мерения,! обеспечивая! прямолинейность! по!
стороне,! при! этом! угол! опорной! плиты! со‐
ставляет!90°,! при! несоответствии! может! по‐
требоваться! регулировка,! если!шкала! с! ука‐
зателем! совпадает! с! угловой! шкалой,! затя‐
нуть! винт! (С)! после! фиксации! рукоятки! (D),!
как!показано!на!рис.!13.!
!
Рис.!13!
7.4.$Регулировка$параллельного$упора$
1.!Сначала!необходимо!установить!узел!па‐
раллельного!упора!(А)!к!боковой!стороне!Т‐
образного!паза!(В).!
2.!Отрегулировать!узел! параллельного!упо‐
ра! параллельно! Т‐образному! пазу,! как! по‐
казано!на!рис.!14.!
!
!
Рис.!14!
