3. Не! допускается! непосредственная! распиловка! заготовок! без! ! плоской! базовой! по‐
верхности,! допускается! их! распиловка! при! применении! соответствующего! опорного!
приспособления.!
4. Следует! постоянно!прочно! удерживать! заготовку! и! затем! подавать! её! с! близкого! от!
пилы!расстояния!с!умеренной!скоростью.!
5. Необходимо!отключать! станок! при!необходимости!отвода! материала! в!случае!неза‐
вершённого!распила.!
6. Верхнюю!направляющую!следует!отрегулировать!так,!чтобы!она!была!на!1/8!дюйма!
над!распиливаемым!материалом.!
7. Проверить!соответствие!размеров!и!типа!пилы!толщине!и!типу!распиливаемого!мате‐
риала.!
8. Убедиться!в!надлежащей!регулировке!натяжения!и!прохождения!ленточной!пилы.!
9. Перед! выполнением! длинных! кривых! следует! выполнить! сначала! «разгрузочные»!
пропилы.!
!
2.#РАС П А КО В К А ( И ( П Р О В Е Р К А ( КО М П Л Е К ТА(П О С ТА В К И $
Станок!поставляется!в!одном!ящике!в!комплекте.!
Перед! утилизацией! упаковочного! материала! необходимо! отделить! все! отдельные! части! и!
проверить! каждую! позицию! по! таблице! отдельных! частей! для! подтверждения! комплекта‐
ции.!
!

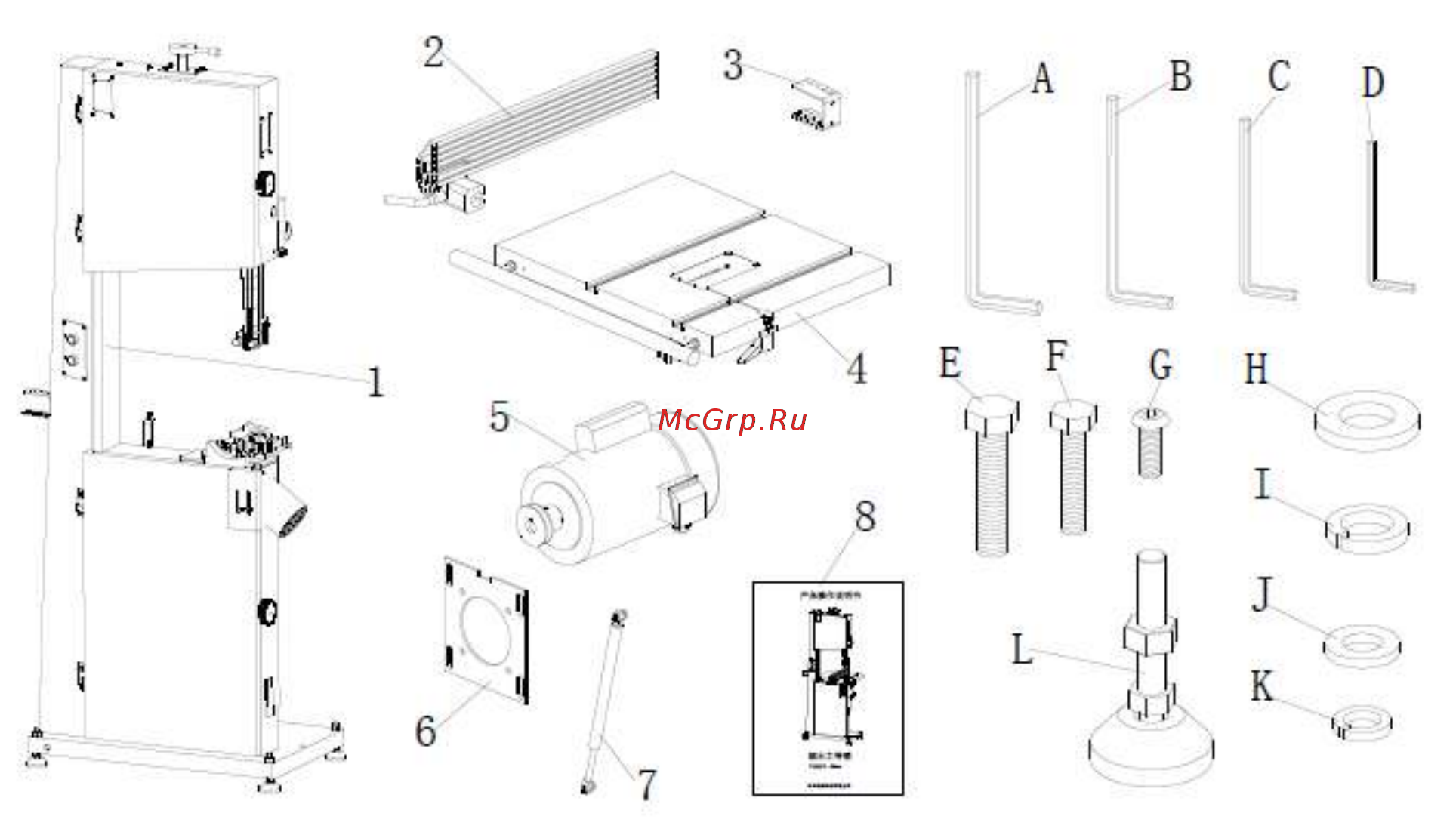

Таблица)отдельных)частей)
Таблица)инструмента)и)крепёжных)элементов)
Поз.)
Наименование)
Кол‐
во)
Поз.)
Наименование)
Кол‐во)
1.!
Узел!ленточной!пилы!
1!
А.!
Шестигранник!на!5!мм!
1!
2.!
Узел!параллельного!упора!
1!
В.!
Шестигранник!на!4!мм!
1!
3.!
Крюки! для! хранения! ин‐
струмента!
1!
С.!
Шестигранник!на!3!мм!
1!
4.!
Главный!стол!
1!
D.!
Шестигранник!на!2!мм!
1!
