13!
!
7.#РЕГУЛИРОВКА!
7.1.$Регулировка$натяжения$полотна$пилы$
1.! Быстро! повернуть! рукоятку! регулировки!
натяжения!(Е)!в!положение!фиксации!и!по‐
вернуть! рукоятку! регулировки! натяжения!
полотна! пилы! (D)! для! регулировки! натяже‐
ния.!
2.! Медленно! ослаблять! рычаг! натяжения!
полотна! пилы! до! тех! пор,! пока! у! пилы! не!
будет!слабого!колебания.!
3.! Медленно! увеличивать! натяжение,! пока!
пила! не! перестанет! качаться,! затем! зафик‐
сировать!натяжение!рукояткой.!
4.! Отрегулировать! траекторию! пилы! так,!
чтобы! она! всегда! находилась! по! центру!
шкива! и! большая! часть! в! верхнем! положе‐
нии!шкива,!см.!рис.!11.!
!

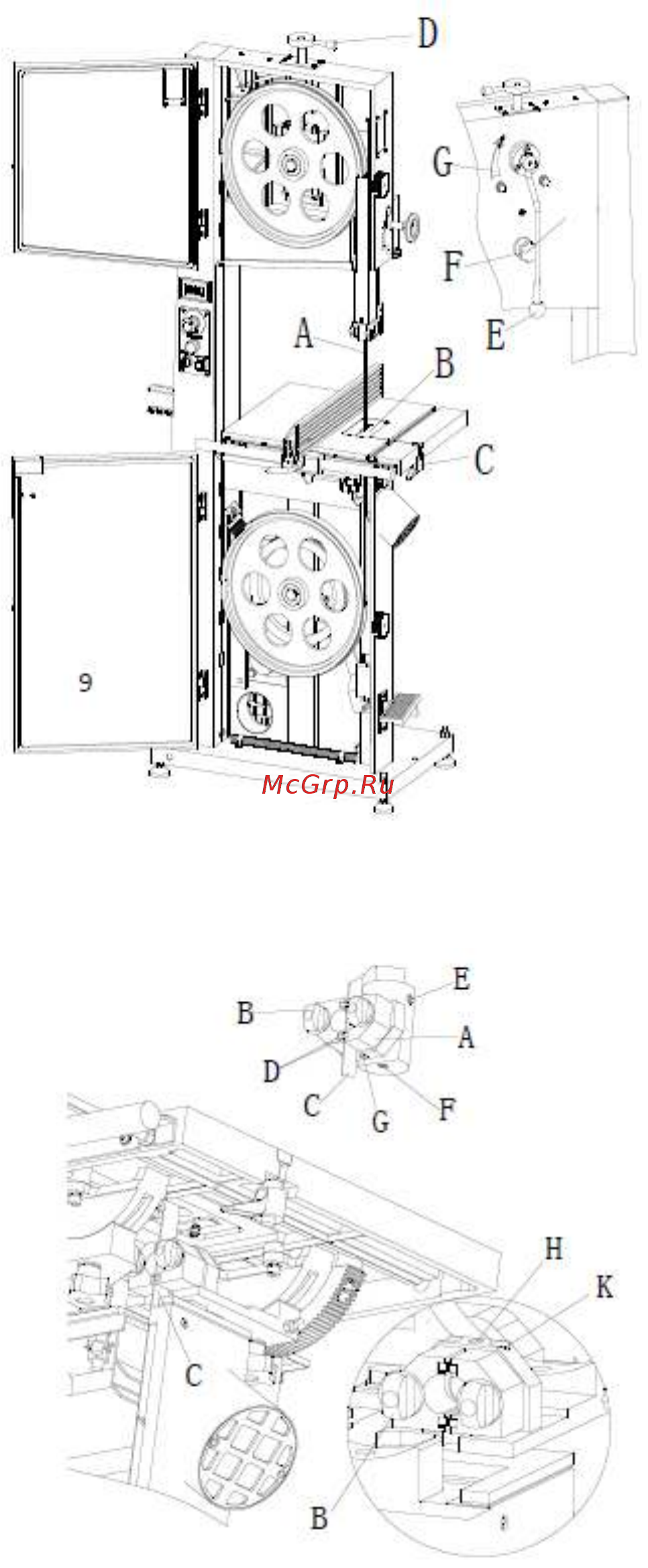

Рис.!11!
7.2.$Регулировка$верхней$и$нижней$направляющей$пилы$
Направляющая! пилы! перед! отгрузкой! регули‐
руется! на! заводе‐изготовителе,! полотно! пилы!
находится!по!центру!направляющей,!обе!сторо‐
ны!её!параллельны!полотну!пилы,!в!противном!
случае!требуется!выполнить!регулировку.!
1.!Отрегулировать!направляющую!пилы,!как!по‐
казано!на!рис.!12:!ослабить!рукоятку!(В)!и!затем!
отрегулировать! направляющую! пилы! (С),! круг‐
лая! керамическая! прокладка! (D)! и! параллель‐
ную!направляющую!пилы!(С),!затем!зафиксиро‐
вать! рукоятку! (В),! гаечным! ключом! ослабить!
винт! (G)! и! отрегулировать! круглую! керамиче‐
скую!прокладку,!винт!(F)!служит!для!регулиров‐
ки!пилы! до!и! после!всех! перемещения!и! коле‐
баний,! ослабить! (Е),! отрегулировать! направле‐
ние,!после!регулировки!затянуть!все!винты.!
2.!Отрегулировать!направляющую!пилы,!как!по‐
казано!на!рис.!13.! Ослабить!рукоятку!(В),!пере‐
местить! керамическую! прокладку,! отрегулиро‐
вать! полотно! пилы! так,! чтобы! оно! располага‐
!
Рис.!12!
