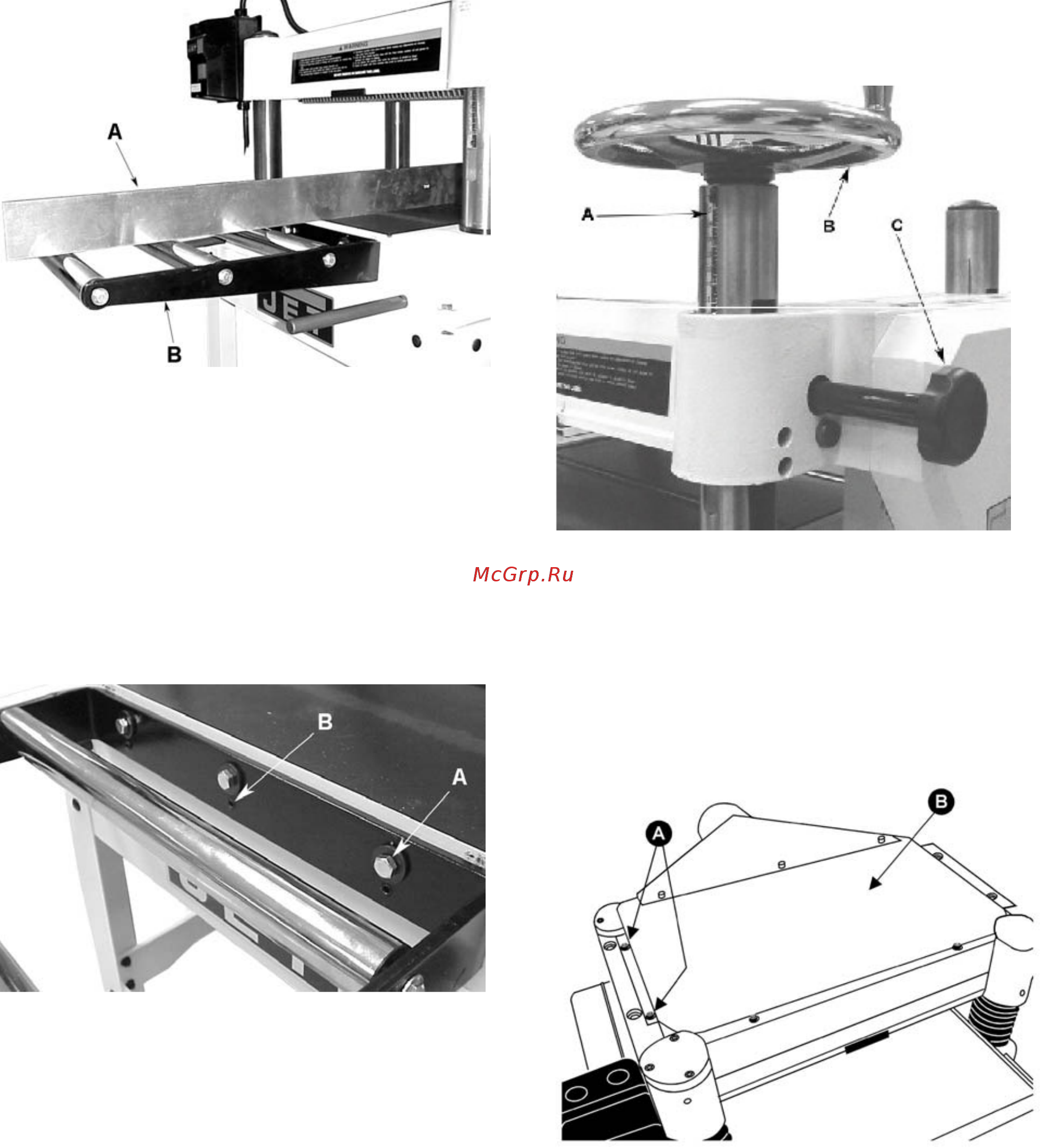

Jet JWP-16 OS HH [11/23] Настройка высоты строгания см рис 19

Рис. 17

Если требуется поднастройка (Рис. 18):

1. Отрегулируйте степень затяжки болтов (А) и глубину

регулировочных винтов (В) на раме удлинения.

2. Различные комбинации ослабления/затяжки

регулировочных винтов и болтов позволяют

отрегулировать уровень удлиняющих роликов

относительно уровня стола. Настройка считается

завершенной, когда поверочный брусок выровнен со

столом и все три ролика его касаются.

3. Отрегулируйте передний и задний ролик таким же

образом.

Рис. 18

Настройка высоты строгания (см. рис. 19)

Шкала глубины резания (А) состоит из метрической и

дюймовой шкалы с диапазон резания 0-150 мм. Значение

верхнего и нижнего перемещения управляется

маховиком (В). Один оборот маховика составляет 4 мм.

Перед перемещением строгального барабана вверх или

вниз ослабьте фиксирующие рукоятки (С). После

достижения требуемой высоты затяните рукоятки.

Примечание:

У станка JWP-16OS две фиксирующие рукоятки. Одна

находится под маховиком (С, рис. 19), другая с

противоположного угла (слева сзади).

ПРЕДУПРЕЖДЕНИЕ:

Всегда затягивайте фиксирующие рукоятки перед

началом работы на станке.

Рис. 19

Настройка ножей (см. рис. 20)

Для проверки и регулировки ножей строгального вала

следуйте следующим указаниям:

1. Отключите станок от электропитания.

2. Открутите четыре винта (А, Рис.20) с верхней крышки

(В, Рис. 20) и три винта со дна вытяжного патрубка.

Снимите крышку и вытяжной патрубок.

Ножевой вал станет видно сверху.

Рис. 20. Для наглядности узел двигателя снят.

ПРЕДУПРЕЖДЕНИЕ:

Ножи очень острые. Будьте очень аккуратны при

проверке, снятии, заточке или замене ножей в ножевом

валу. В ином случае это может привести к серьезным

травмам.
