3.

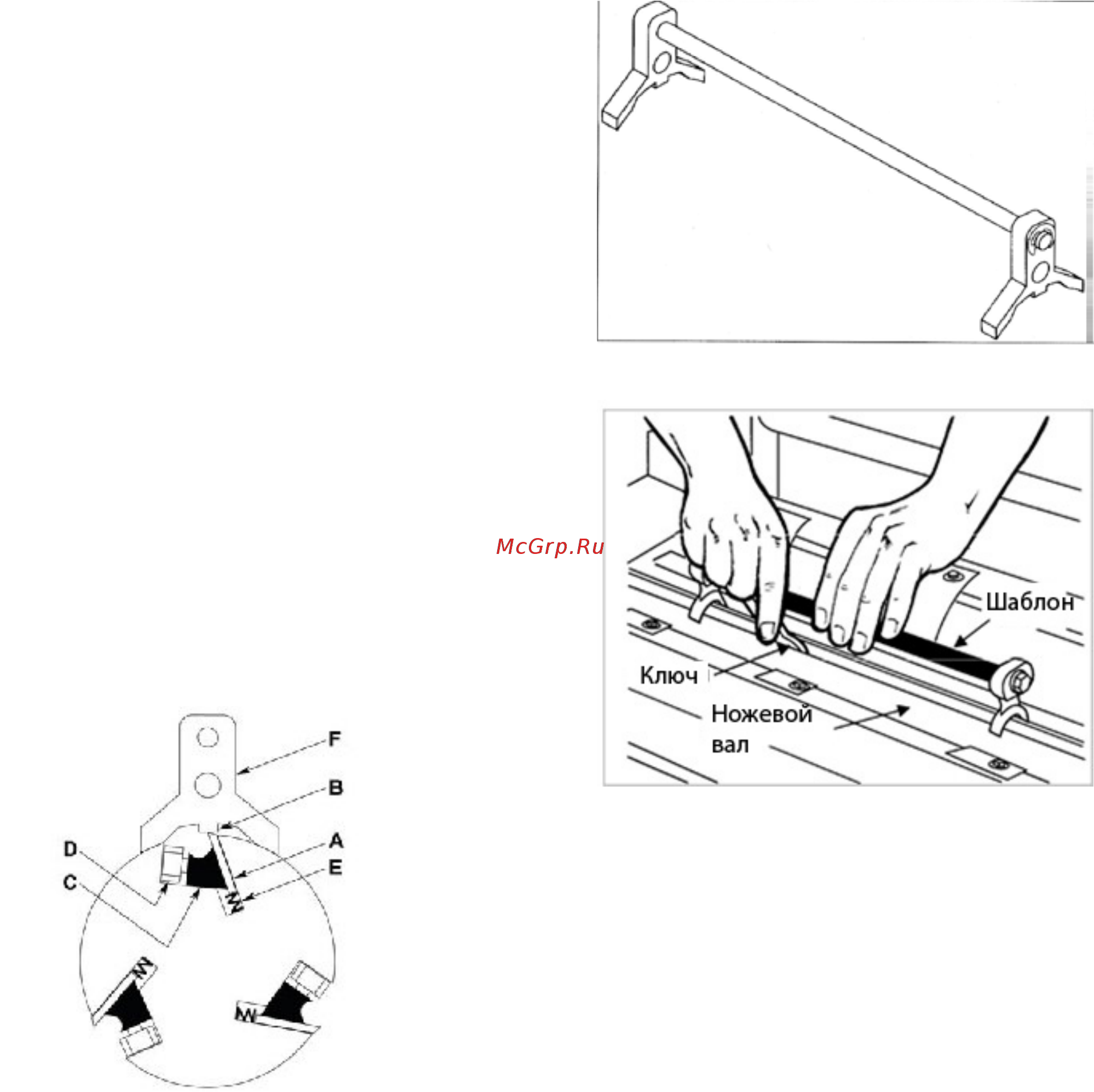

Для проверки и регулировки ножей используйте
шаблон (Рис. 22), проверьте все три ножа. Прижмите
шаблон к ножевому валу, как показано на рис. 23.
Рис. 21:
Ножи (А) должны касаться нижнего края центрального
выступа (B) шаблона (F).
Примечание: Если вы используете цифровой индикатор
(не входит в поставку) для настройки ножей, то ножи
должны выступать на 1,5 мм над ножевым валом.
Важно: Убедитесь, что опора шаблона установлена
точно на чистую поверхность ножевого вала. Убедитесь,
что под пору не попала грязь, мусор или нарост из
смазки. Это может привести к ошибке в настройке.
4. Если требуется регулировка одного или более ножей,
немного ослабьте прижимную планку ножа (С), повернув
шесть стопорных винтов (D) на прижимной планке.
Поверните винты так, чтобы только ослабить прижим
ножей в посадочном пазу вала, не нарушая установку и
положение самих ножей. Сделайте это для всех трёх
ножей единовременно.
5. Поместите шаблон (F) на нож (A), продолжайте
ослаблять стопорные винты (D), пока пружины (E) не
начнут поднимать нож. Когда нож коснется центрального
выступа (B) шаблона, отрегулируйте винты выше или
ниже, чтобы они коснулись основания ножа, затем
приведите в начальное положение прижимную планку,
немного закрутив обратно шесть стопорных винтов (D) в
пазу.
ПРИМЕЧАНИЕ: В данный момент только затяните нож в
пазу так, чтобы он оставался на месте.
Рис. 21
6. Если необходимо отрегулировать еще ножи, то
повторите шаг 4 и 5 для каждого ножа.
7. После того, как все три ножа закреплены винтами,
поставьте на место и закрутите шесть стопорных винтов
(D, Рис. 21 и 23) первого ножа напротив прорези, начиная
с винтов по краям, затем центральные винты, пока нож
не будет надежно закреплен в строгальном валу. Таким
же образом затяните два оставшихся ножа.
Важно: Проверьте дважды затяжку всех винтов.
Рис. 22
Рис. 23
Замена и переустановка ножей
Ножи очень острые. Будьте очень аккуратны при
проверке, снятии, заточке или замене ножей в ножевом
валу. В ином случае это может привести к серьезным
травмам.
1. Отключите станок от электропитания.
2. Открутите четыре винта (А, Рис.20) с верхней крышки
(В, Рис. 20) и три винта с дна вытяжного патрубка.
Снимите крышку и вытяжной патрубок.
Ножевой вал станет видно сверху.
См. рисунок 21:
3. Чтобы снять нож, ослабьте прижимную планку (С),
повернув шесть стопорных винтов (D) на прижимной
планке. Снимите прижимную планку (С), нож (А) и
пружины (Е).
ПРИМЕЧАНИЕ: Две внутренние пружины могут
выскочить, когда нож и прижимная планка удалены.
4. Снимите два оставшихся ножа таким же образом.
5. Тщательно очистите посадочные места ножей,
прижимные планки, пружины и стопорные винты.
Проверьте стопорные винты, если резьба покажется вам
изношенной или поврежденной, или если головки будут
сточены, то замените винты.
6. Проверьте режущий край ножей на предмет зазубрин и
других дефектов. Немного поправьте ножи, используя
точильный камень, или если ножи необходимо заточить,
