19
Смазка
Подшипники строгального вала смазываются и
герметизируются на заводе на весь срок службы –
никакая дополнительная смазка не требуется.
Редуктор
- Машинное масло в редукторе необходимо
слить и заменить после первых 20 часов работы. (См.
таблицу смазки).
Периодически проверяйте уровень масла и ежегодно
меняйте его. При интенсивном использовании заменяйте
масло чаще. Заливайте масло в редуктор до уровня
верхней части заливной горловины.

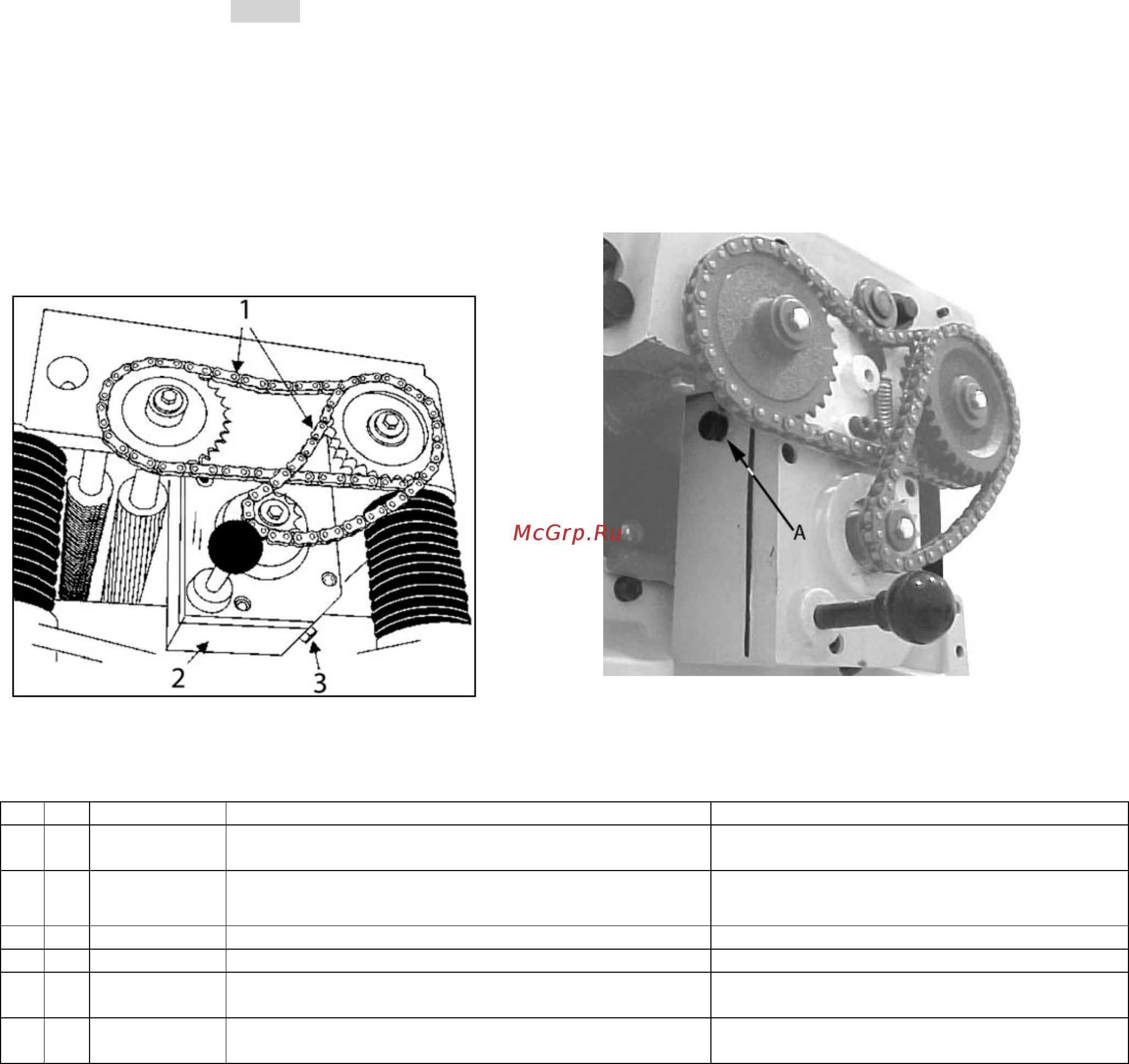

Рис. 39.
Чтобы заменить масло в редукторе, необходимо:
1. Открутить сливную пробку (3, Рис.39) и крышку
заливной горловины (А, Рис.40). Слить грязное масло.
2. Затянуть сливную пробку (3, Рис.39).
3. Залить через отверстие чистое масло (А, Рис.40).
Затянуть крышку заливной горловины (А, Рис.40).
Рис. 40.
№
Рис.
Позиция
Интервал
Подходящий тип смазки
1 39 Приводная
цепь
Ежемесячный осмотр и смазка Консистентная смазка
2 39 Коробка
передач
Смазка через каждые 2500 часов работы
HD-
100, Mobil Gear 627, Shell Omala 100,
ESSO Spartan EP-100
3 41 Ходовой винт
Ежемесячный осмотр и смазка Консистентная смазка
4
41
Стойка
Еженедельный осмотр и смазка
SAE
-
30
5 42 Цепь стола Ежемесячный осмотр и смазка при необходимости. Консистентная смазка или смазка для
велосипедных цепей высокого качества
6 43 Подающие
ролики
Ежедневный осмотр и смазка перед запуском станка
SAE-30
Таблица смазки
