Jet JWP-16 OS HH [10/23] Настройка роликов стола см рис 16

Рис. 13

Ролики стола

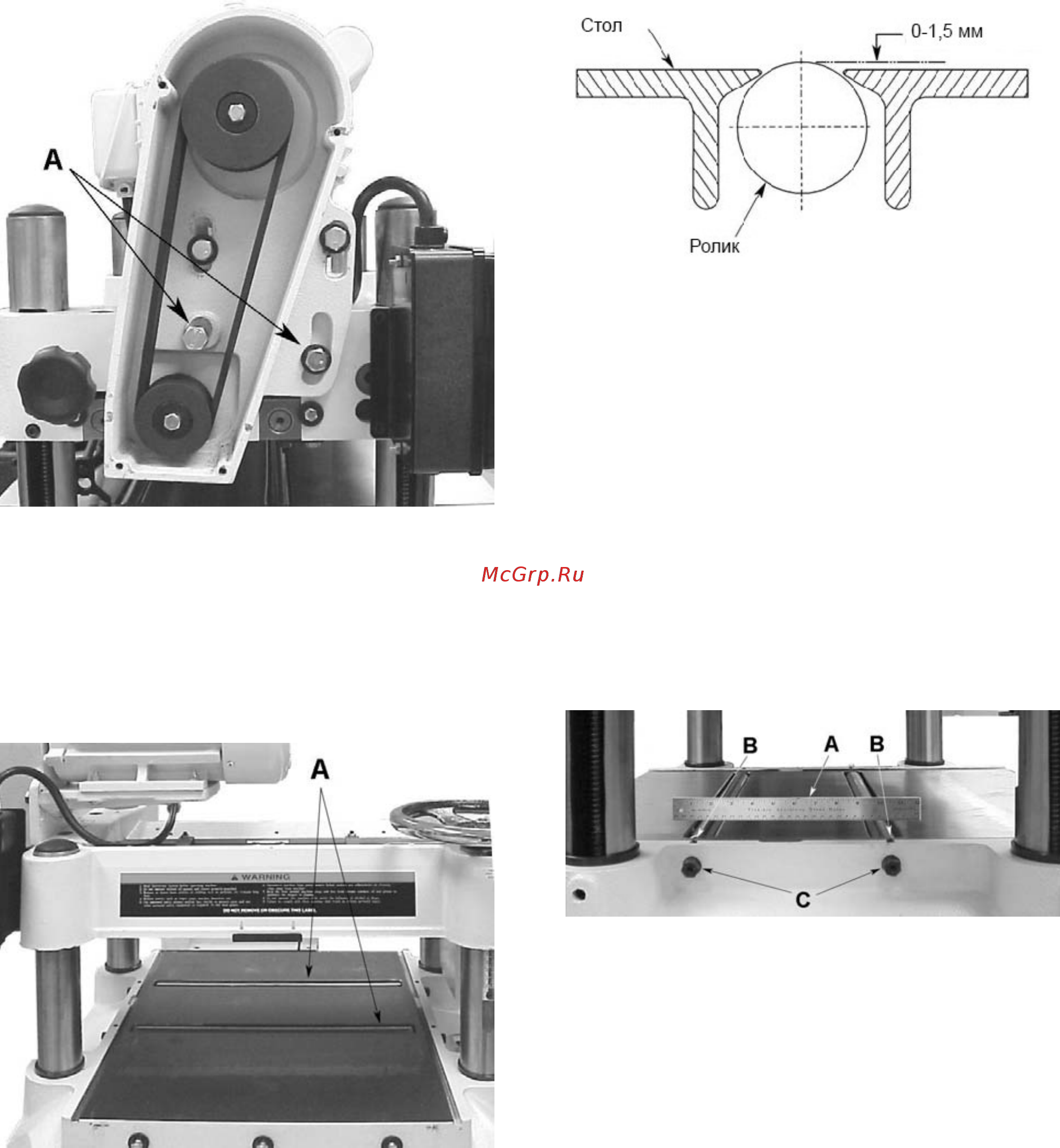

Два ролика рабочего стола (А, рис. 14) облегчают

перемещение заготовки при подаче через станок. Высота

роликов зависит от типа обрабатываемого дерева. При

строгании грубой древесины, установите ролики чуть

выше уровня стола, чтобы предотвратить пробуксовку

заготовки на столе. При обработке гладкой древесины

установите ролики чуть выше уровня стола.

Рис. 14

Оба ролика стола предварительно настроены на заводе-

производителе на 0,1 мм выше стола. Диапазон настройки

высоты находится в пределах от 0 до 1,5 мм (Рис. 15).

Рис. 15

Настройка роликов стола (см. рис. 16):

1. Отключите станок от питания

2. С левой или правой стороны положите стальную

линейку или брусок на оба ролика (А, рис. 16).

3. С этой же стороны ослабьте винты (В) с помощью

шестигранного ключа и поверните эксцентриковые валы

(С) (с шестигранной головкой 12 мм) для поднятия или

опускания роликов. Используйте щуп для измерения

зазора между столом и поверочной линейкой (бруском).

4. После достижения требуемой высоты затяните винты

(B).

Отрегулируйте ролики с другой стороны таким же

образом.

Важно: Измерения в нескольких местах. Данные

измерения следует провести по всему столу.

Рис. 16

Ролики удлинения.

См. Рис. 17:

Установите поверочный брусок (А) на ролик удлинения

(В) и стол, чтобы убедиться, что стол и ролики находятся

на одном уровне.
