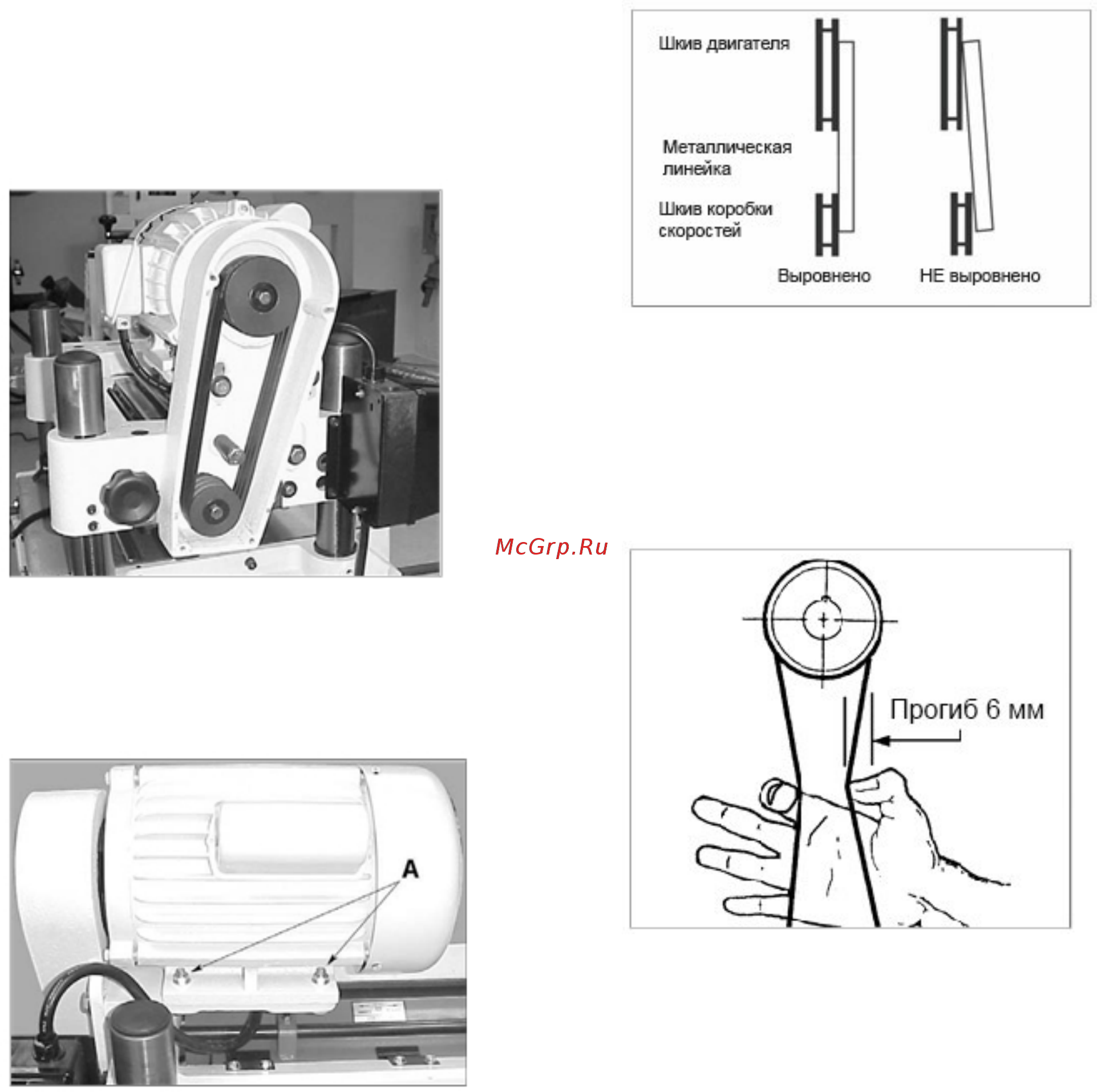

Выравнивание шкивов.

1. Установите кромку металлической линейки таким

образом, чтобы она расположилась вдоль плоских

сторон шкивов (Рис. 11).

2. Если плоские стороны шкивов прижаты к линейке,

значит шкивы выровнены. (Рис. 11).

Рис. 9

Если требуется выравнивание шкивов:

1. Ослабьте 4 болта (12 мм) на держателе двигателя

(Рис. 10), что позволит двигателю перемещаться из

стороны в сторону.

Рис. 10

3. Отрегулируйте двигатель, пока шкивы не

выровняются, как показано на рис. 11.

4. Закрутите на место 4 болта.

Рис. 11

Натяжение ремня

Проверьте натяжение ремня, сжав пальцами две его части

посередине (между шкивами, как показано на рис. 12) с

умеренной силой. Надлежащее натяжение

характеризуется прогибом примерно в 6 мм (1/4 дюйма).

Рис. 12

Для регулировки натяжения ремня:

1. Ослабьте два болта 17 мм (А, рис. 13), которые крепят

шкив двигателя к станку.

2. При помощи рычага поднимите двигатель для

увеличения натяжения ремня.

ПРИМЕЧАНИЕ: Редко, когда ремень будет перетянут.

Настройка обычно требует увеличения натяжения ремня.

3. Закрутите болты и проверьте натяжение ремня еще раз.

4. Проверьте, выровнены ли шкивы.
