Jet JWP-16 OS HH (708531T-RUHH) [16/23] Подача

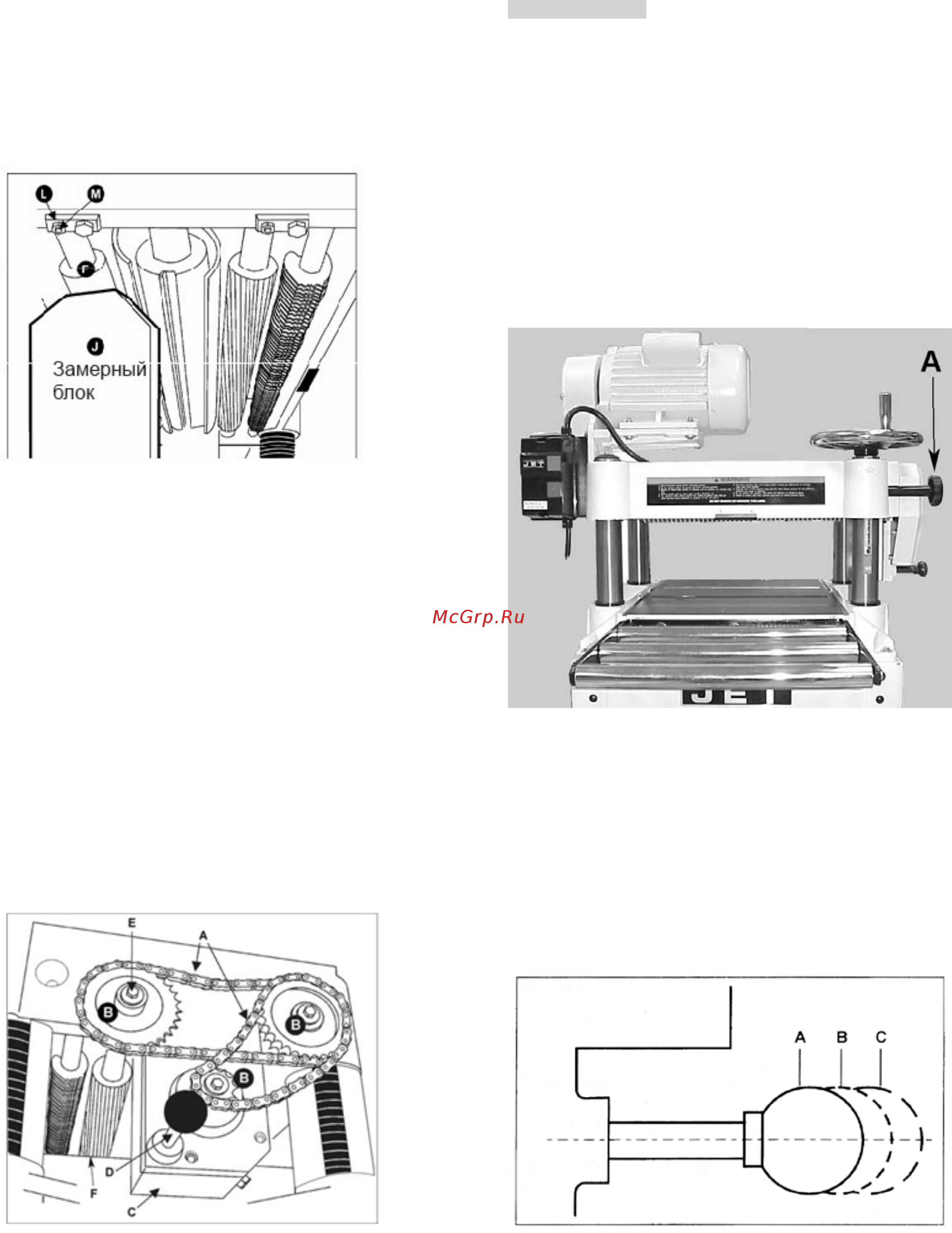

Если необходима регулировка вала разгрузки, ослабьте
стопорную гайку (L, Рис. 33) и поверните винт (М, Рис.
33), пока вал разгрузки не коснется замерного блока.
Затем затяните стопорную гайку (L, Рис.33).
4. Передвиньте замерный блок под другой конец вала
разгрузки и повторите операции, описанные в п. 3.
5. Проверьте и отрегулируйте настройки, повторив п. 1-4
при необходимости.
Рис. 33
Редуктор
См. Рис. 34:
Станок оборудован зубчатым валом подачи (рябуха) (F)
и цельным валом разгрузки. Когда включается станок,
вращаются валы для движения заготовки. Валы,
двигающие заготовку, автоматически замедляются при
увеличении нагрузки на электродвигатель для
безопасного строгания. Вал подачи приводятся в
действие цепью (А) и звездочками (В), которые
приводятся в движение от строгального вала через
коробку скоростей
Коробка скоростей находится с правой стороны станка
прямо за фиксирующей рукояткой стола (А, Рис. 35).
Коробка скоростей передает усилие от ножевого вала с
ременной передачей к валу подачи. Двух скоростная
передача, управляемая рукояткой (D), перемещает
заготовку сквозь станок со скоростью от 4,87 до 6,10
м/мин. Положение рукоятки можно менять при
включенном станке.
Рис. 34
Работа на станке
Станок JWP-16OS – это мощный
деревообрабатывающий станок, сконструированный для
качественной профессиональной работы.
ПРЕДУПРЕЖДЕНИЕ:
Из-за мощного двигателя и острых ножей станок опасен,
при работе на нем следует быть очень осторожным. В
ином случае это может привести к поломке станка или
травме оператора или прочих работников, находящихся
неподалеку.
Фиксаторы стола
Перед началом регулировки высоты стола, ослабьте две
фиксирующие ручки, одну с правой стороны блока
ножевого вала (А, рис. 35), другую слева сзади.
Рис. 35
После настройки требуемой высоты стола, затяните две
черные рукоятки снова.
Подача
Подача осуществляется с двумя скоростями, 4,87 и 6,1
м/мин. При запуске станка оператор может управлять
скоростью подачи путем перемещения ручки подачи. При
нажатии на рукоятку к станку, подача будет равна 6,1
м/мин (А), при вытянутом положении подача равна 4,87
м/мин (С), а центральное положение рукоятки (В)
приводит коробку скоростей в нейтральное положение.
Рис. 36.
