15

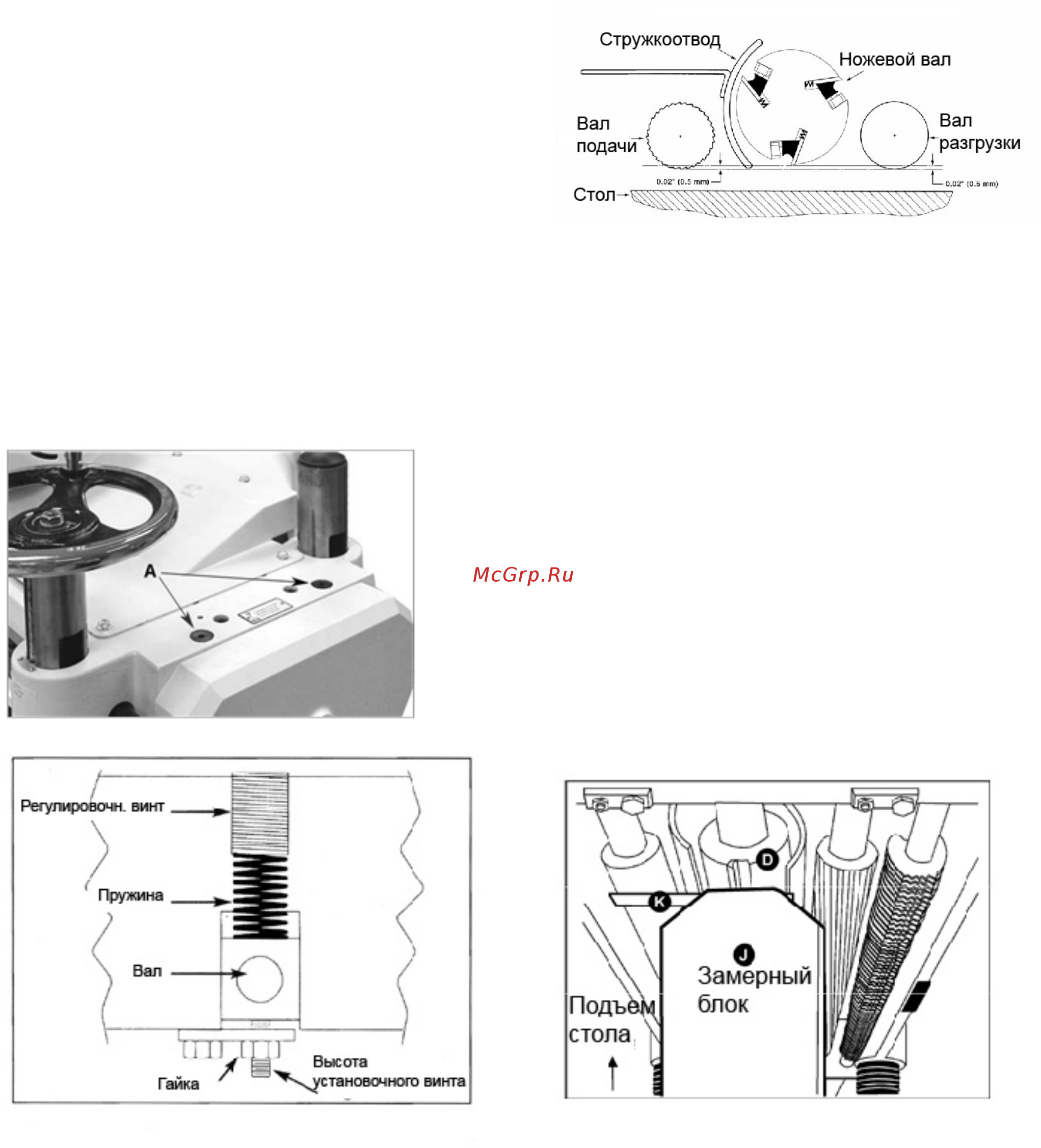

Регулировка прижима заготовки валами подачи и
разгрузки
Вал подачи (В, Рис. 28) и Вал разгрузки (F, Рис.28) – это
те детали строгального станка, которые двигают
материал при строгании. Вал подачи и разгрузки
находятся под натяжением пружин, которое должно быть
достаточным, чтобы равномерно подавать материал в
станок без проскальзывания, но и не слишком плотно,
чтобы не повредить заготовку или резиновое покрытие
вала разгрузки. Прижим должен быть равным с обеих
сторон каждого вала.
Чтобы отрегулировать прижим заготовки валами подачи
и разгрузки, поверните винты (А, Рис. 29) при помощи
шестигранного ключа. Поворот по часовой стрелке
увеличивает натяжение пружины (Рис. 30), против
часовой стрелки уменьшает натяжение. Отрегулируйте
натяжение пружины с обеих сторон вала одинаковым
числом поворота винтов.
Если пружина слишком ослаблена, заготовка будет
проскальзывать. Слишком сильное сжатие может
привести к повреждению механизма подачи. Давление
пружины необходимо регулировать одинаково с каждой
стороны валов.
ПРИМЕЧАНИЕ: наиболее эффективная регулировка
пружины зависит от типа обрабатываемой древесины.
Наилучший результат получается экспериментальным
методом.
Рис. 29
Рис. 30
Гасящие отдачу планки (гребенка)
Станок JWP-16OS оснащен устройством,
предотвращающим отдачу. Гребенка расположена
спереди ножевого вала (А, Рис. 28) и предотвращает
отдачу заготовки. Следует регулярно проверять
гребенку, чтоб убедиться в свободном размещении
пальцев гребенки. Убедитесь, что они не запачканы
смолой и опилками, что пальцы независимо
перемещаются и работают надлежащим образом.
Рис. 31
Регулировка высоты вала подачи
Валы подачи и разгрузки продвигают древесину по
станку. Валы также прижимают поверхность древесины к
столу станка.
Вал подачи и вал разгрузки регулируются на заводе и
установлены на 0.5 мм ниже ножевого вала. (См. Рис.31)
ПРИМЕЧАНИЕ: Перед началом регулировки убедитесь,
что ножи правильно установлены, как это описано в
разделе «Замена или переустановка строгальных
ножей» выше.
Снимите крышку приводной цепи станка, чтобы иметь
доступ к приводным валам.
Для проверки высоты валов:
1. Отключите станок от электропитания.
2. Поверните маховик по часовой стрелке, тем самым
поднимая узел ножевого вала достаточно высоко, чтобы
установить замерный блок (J, Рис. 32) на стол прямо под
строгальный вал (D, Рис. 32). Используя щуп толщиной
0.5 мм (K, Рис.32), расположенный в верхней части
замерного блока, поднимайте рабочий стол, пока нож не
коснется щупа, когда нож находится в самом нижнем
положении. Не изменяйте положение рабочего стола,
пока не отрегулируете валы подачи и разгрузки.
Рис. 32
3. Сдвиньте замерный блок (J, Рис. 33) под один конец
вала разгрузки (F, Рис. 33). Нижняя часть вала разгрузки
должна только касаться вершины измерительного блока.
