13
смотрите инструкции в разделе Техническое
обслуживание.
7. Вставьте пружины, ножи и прижимную планку в паз
ножевого вала. Закрутите стопорные винты так, чтобы
ножи держались в валу.
8. Поместите на нож шаблон (Рис.23). И снова согласно
рис. 21:
9. Придерживая шаблон на ноже, ослабьте все шесть
стопорных винтов (D), поворачивая их на прижимной
планке (C), пока режущий край не коснется выступа (B)
на шаблоне. Зажмите прижимную планку, закрутив
обратно шесть стопорных винтов в пазу.
ПРИМЕЧАНИЕ: В данный момент затяните нож в пазу
только так, чтобы он оставался на месте.
10. Замените или переустановите два оставшихся ножа
таким же образом, повторив шаги 3-9.
11. После того, как все три ножа закреплены винтами,
поставьте на место и закрутите шесть стопорных винтов
(D) в пазу, начиная с винтов по краям, затем
центральные винты, пока нож не будет надежно
закреплен в валу. Таким же образом затяните два
оставшихся ножа.
Внимание:
После замены и проверки ножей, аккуратно
проверьте
все настройки еще раз
! Проверьте
правильность направления ножей, что все 18 винтов (3
ножа по 6 винтов) хорошо затянуты.
Замена или переустановка строгальных ножей Helical
(для модели JWP-16 OS НН)
Ножи строгального вала заточены с четырёх сторон.
Если режущая сторона затупилась, достаточно снять
строгальный нож, повернуть его на 90⁰ острой стороной и
закрепить.

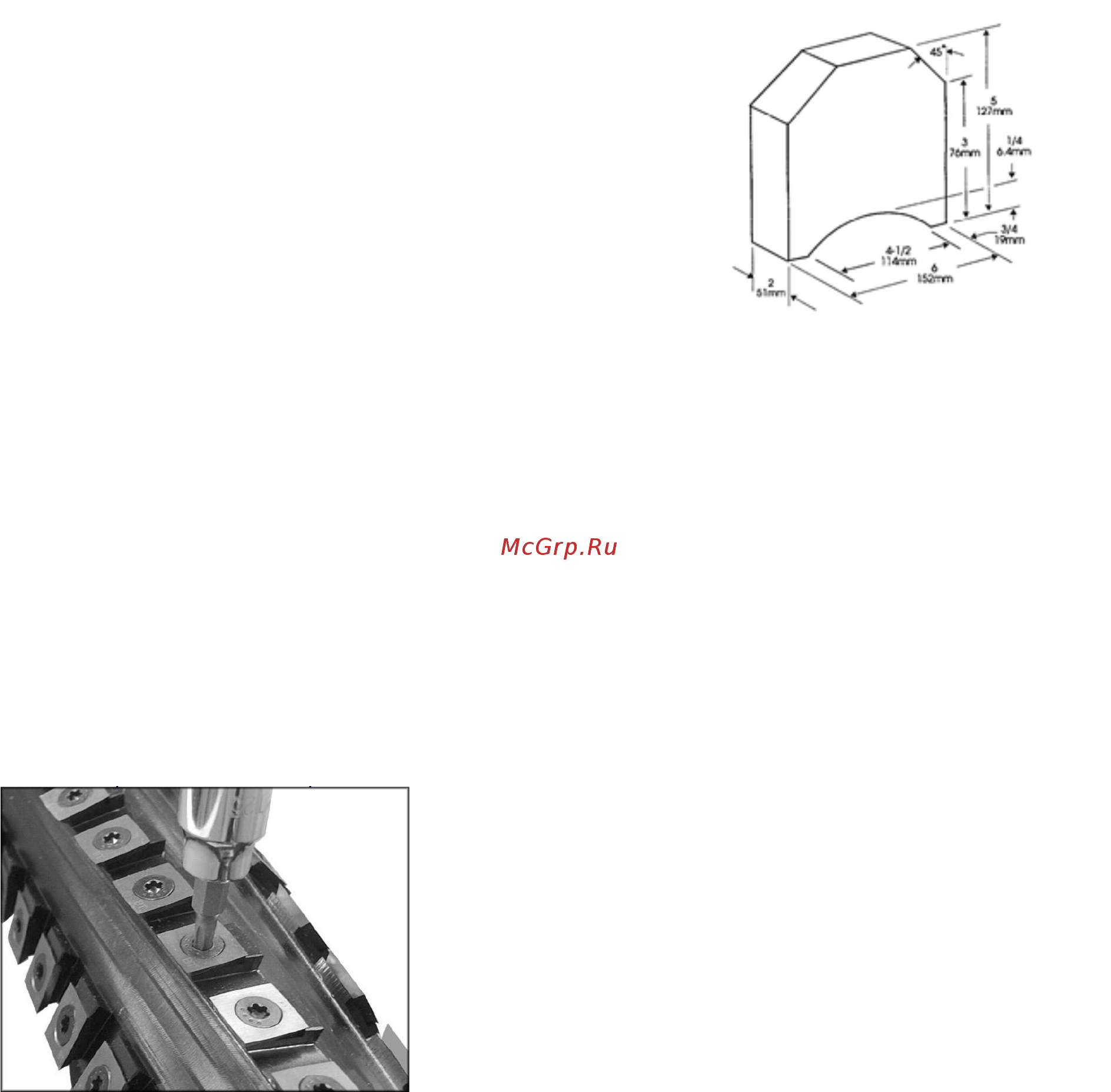

Для выкручивания крепёжного винта строгального ножа
используйте поставляемые со станком отвертки
звездочкой (Рис. 20). Рекомендуется поворачивать сразу
все строгальные ножи на одной спирали, это гарантирует
более качественную обработку поверхности. Однако, в
случае, если на отдельных строгальных ножах
образовались зазубрины, поверните только
повреждённые стороны.
На каждом ноже нанесена контрольная отметка, которая
поможет поворачивая нож не путать грани в разные
направления.
ВАЖНО:
перед заменой или поворотом строгальных
ножей, очистите крепёжный винт и строгальный вал от
пыли. Скопление пыли между элементами вала может
помешать правильной установке ножа, что повлияет на
качество обрабатываемой поверхности детали.
Рис. 20
Перед установкой смажьте резьбу каждого крепёжного
винта машинным маслом, излишки масла уберите.
Перед началом работы надёжно зафиксируйте каждый
крепёжный винт!
ВНИМАНИЕ: убедитесь, что все крепёжные винты
надёжно зафиксированы. При высокой скорости
вращения незафиксированные строгальные ножи
могут вылететь и нанести травму.
Настройка рабочего стола
Чтобы проверить регулировки, описанные в следующих
двух разделах, вам понадобится поверочный брусок,
щупы для выставления зазоров, а также замерный блок
из твердого дерева собственного изготовления. Этот
замерный блок можно сделать по следующим размерам,
показанным на Рис. 24. Высокоточные настройки
требуют точность изготовления данного блока.
Рис. 24
Проверка параллельности рабочего стола по
отношению к строгальному валу
Рабочий стол устанавливается параллельно
строгальному валу еще на заводе и дальнейшая
регулировка не требуется. Если станок стал на выходе
придавать материалам коническую форму, то сначала
нужно проверить, правильно ли установлены ножи в
строгальном валу. Затем проверьте параллельность
рабочего стола по отношению к валу. Это делается
следующим образом:
1. Отключите станок от питания.
2. Поверните маховик по часовой стрелке, чтобы поднять
ножевой вал достаточно высоко для установки замерного
блока (А, рис. 25) на рабочем столе под один из краев
вала (В, рис. 25).
3. Поверните маховик, чтобы опустить ножевой вал, пока
вал не коснется замерного бруска. Ножи не должны
касаться бруска.
4. Передвиньте блок к противоположному краю вала. При
помощи щупов измерьте величину зазора, если он
появится между верхом блока и нижней частью вала.
Запомните это значение.
5. Если зазора не обнаружено, то повторите шаги 2-4, но
начните с противоположного конца ножевого вала.
