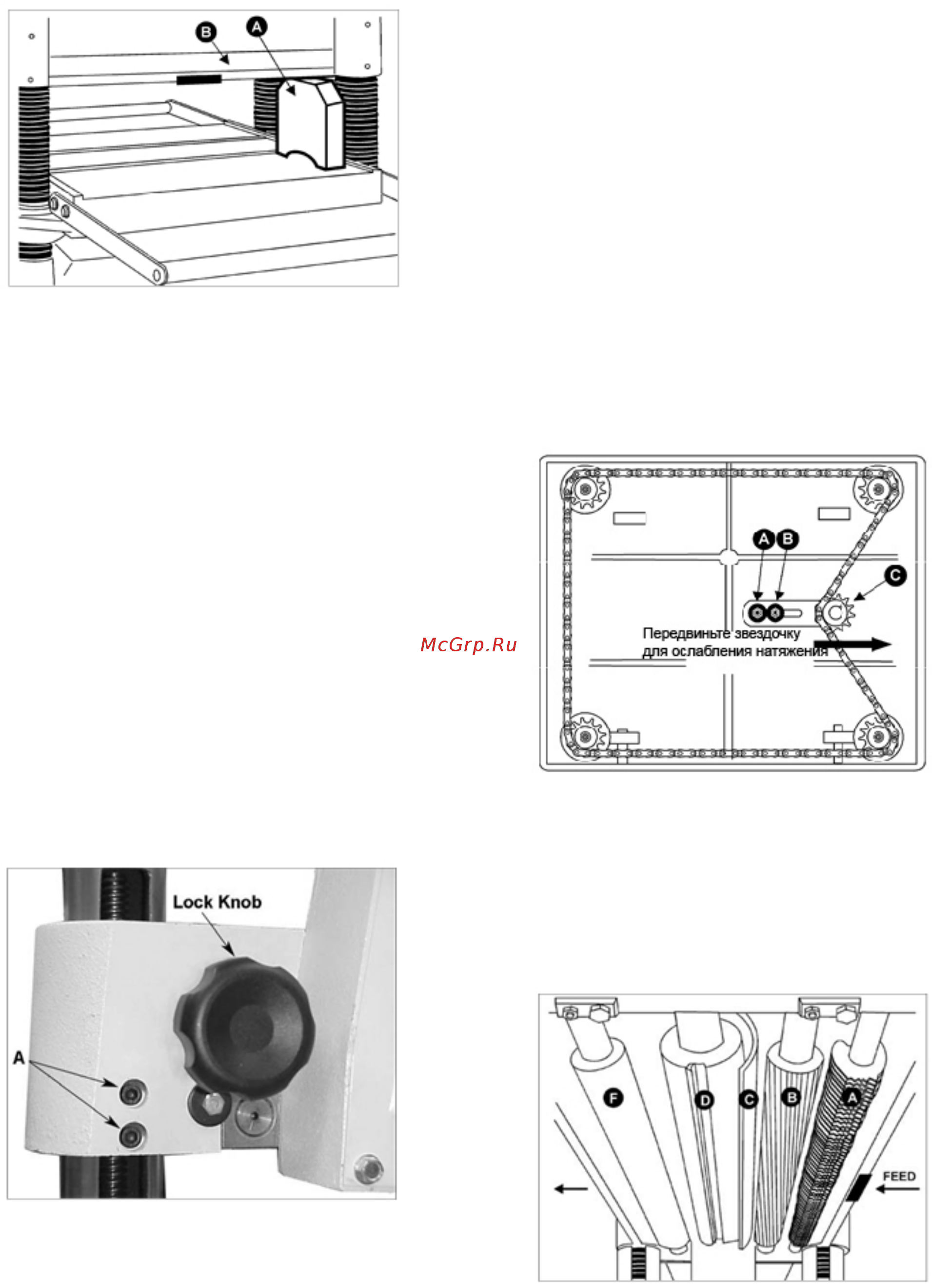

Рис. 25
Если разница зазоров равна 0 или менее 0,1 мм, то
дополнительной настройки не требуется.
Если разница зазоров от одного края вала до другого
более 0,1 мм, но менее 0,4 мм, выполните инструкции
раздела Регулировка рабочего стола параллельно
ножевому валу (Точная регулировка).
Если разница зазоров более 0,4 мм, выполните
инструкции раздела Регулировка рабочего стола
параллельно ножевому валу (Основная регулировка).
Регулировка параллельности рабочего стола по
отношению к строгальному валу (Точная
регулировка)
Если разница зазоров от одного края вала до другого
более 0,1 мм, но менее 0,4 мм, выполните следующее:
1. Решите, какую сторону стола следует поднять, чтобы
скорректировать зазор.
2. Открутите оба комплекта винтов (А, рис. 26) на каждой
колонне с той стороны, которую вы решили приподнять.
3. Нажмите или приподнимите ножевой вал в нужном
направлении. Удерживайте узел на месте и затяните
винты.
4. Проверьте параллельность еще раз, как описано в
предыдущем разделе., затем повторите шаги 1-3, пока
разница зазоров будет не менее 0,1 мм.
Рис. 26
Регулировка параллельности рабочего стола по
отношению к строгальному валу (Основная
регулировка)
См. рис. 27
1. Отключите станок от питания.
2. Открутите болт (А) и ослабьте болт (В), которые
позволят переместить регулируемую звездочку (С)
достаточно, чтобы ослабить натяжение цепи.
3. Снимите цепь с конкретной звездочки того угла
основания, который должен быть отрегулирован.
4. Поверните звездочку руками, чтобы согласовать
данный угол с тремя остальными углами.
ПРИМЕЧАНИЕ: Поворачивая звездочку по часовой
стрелке, увеличивается расстояние между рабочим
столом и углом вала; против часовой стрелки –
уменьшается. Эта регулировка очень чувствительна –
один оборот соответствует перемещению в 4 мм.
Обычно нет необходимости поворачивать звездочку
более чем на один-два зуба.
5. Когда все регулировки выставлены правильно,
поместите цепь обратно на угловые звездочки,
переместите звездочку (С) обратно, чтобы натянуть цепь,
затяните болт (В), а также вкрутите и затяните болт (А).
ПРИМЕЧАНИЕ: Возможно, после основной настройки
потребуется точная настройка.
Рис. 27
Строгальная голова с валами продольно-
строгального станка
На рис. 28 изображены валы, указанные ниже и
описанные далее:
А ......... Гасящие отдачу планки (гребёнка)
В ......... Вал подачи (рябуха)
С ......... Стружколоматель
D......... Строгальный вал
F ......... Вал разгрузки
Рис. 28
