Español | 27
Bosch Power Tools 1 609 92A 1YU | (4.7.16)
Posicione el aparato de medición sin girarlo cerca de
la pared B, conéctelo, y espere a que se nivele.
Variar el nivel de altura del aparato de medición (con el trí-
pode, o bien calzándolo) de manera que el centro del haz
en el punto de intersección de las líneas láser incida exac-
tamente contra el punto II marcado previamente en la pa-
red B.
Gire 180° el aparato de medición, sin modificar su altura.
Oriéntelo contra la pared A, de manera que la línea vertical
del láser pase por el punto I previamente marcado. Espere
a que se haya nivelado el aparato de medición, y marque el
centro del punto de intersección de las líneas láser en la
pared A (punto III).
–La diferencia d entre ambos puntos I y III marcados sobre
la pared A corresponde a la desviación real en altura del
aparato de medición en el eje transversal.
En un tramo de medición de 2 x 5 m =10m, la desviación
máxima admisible es de:
10 m 0,2mm/m 2mm.
Por lo tanto, la diferencia d entre los puntos I y III deberá ser
como máximo de 2
mm.

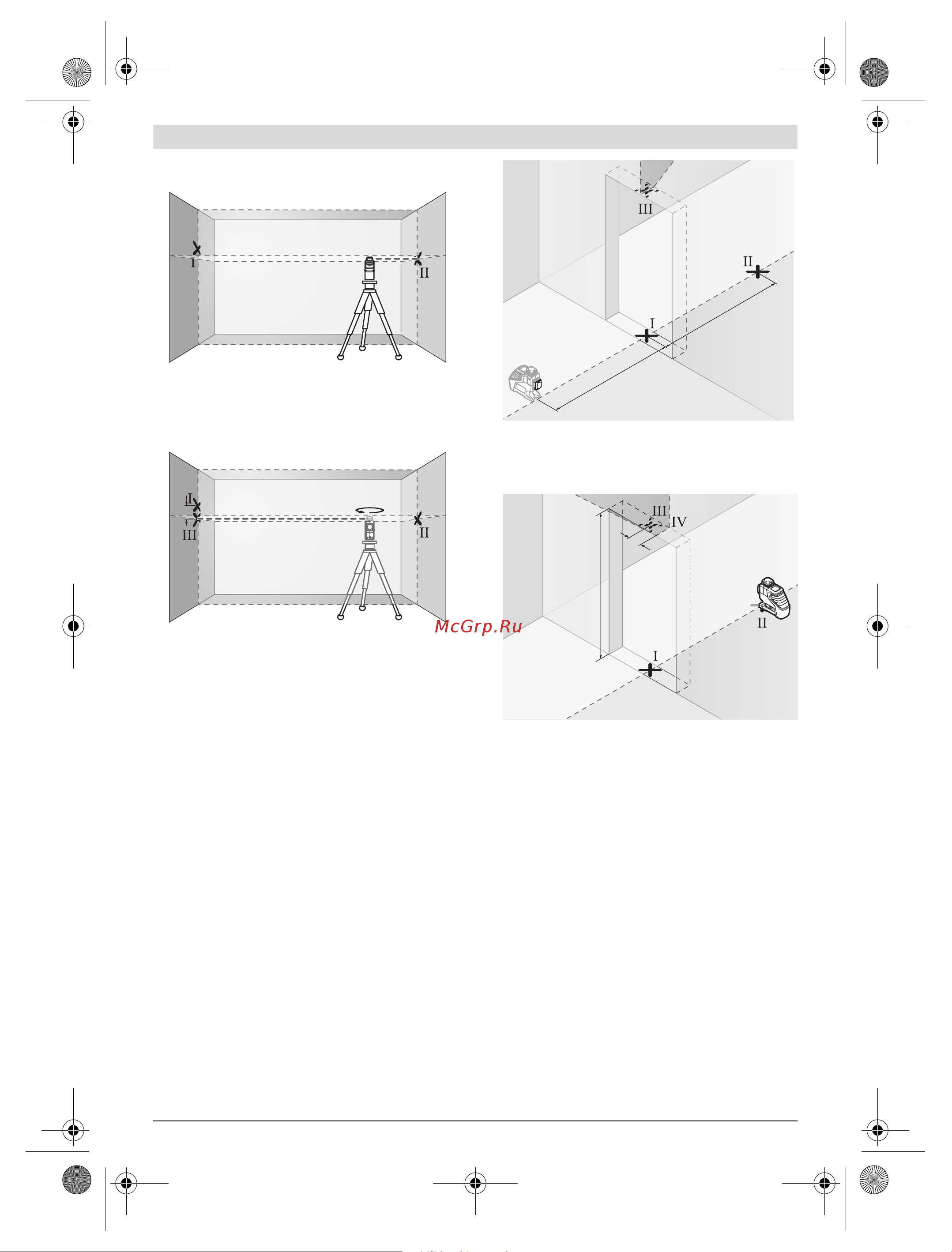

Comprobación de la exactitud de nivelación de la línea
vertical
Para la comprobación se requiere el vano de una puerta, de-
biéndose disponer de un espacio mínimo antes y después del
mismo de 2,5 m sobre un firme consistente.
Coloque el aparato de medición sobre un plano firme y
consistente (sin emplear un trípode) a una separación de
2,5 m respecto al vano de la puerta. Deje que se nivele el
aparato de medición en la modalidad vertical con nivela-
ción automática y oriente la línea láser contra el vano de la
puerta.
Marque el centro de la línea láser vertical en el vano de la
puerta, sobre el suelo (punto I), a 5 m de distancia desde
el otro lado del vano de la puerta (punto II), así como en su
parte superior (punto III).
Gire 180° el aparato de medición y colóquelo al otro lado
del vano de la puerta, directamente detrás del punto II.
Deje que se nivele el aparato de medición y alinee la línea
láser vertical de manera que su centro coincida exacta-
mente con los puntos I y II.
Marque el centro de la línea láser en el marco superior del
vano de la puerta como punto IV.
–La diferencia d entre ambos puntos III y IV marcados co-
rresponde a la desviación real respecto a la vertical del
aparato de medición.
Mida la altura del vano de la puerta.
La desviación admisible máx. se calcula de la manera
siguiente:
dos veces la altura del vano de la puerta x 0,2 mm/m
Ejemplo: Si la altura del vano de la puerta fuese de 2 m, la des-
viación máxima deberá ser
2x2m 0,2mm/m 0,8mm. Por lo tanto, los puntos III
y IV deberán estar separados entre sí como máximo 0,8 mm.
A
B
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
