Magyar | 97
Bosch Power Tools 1 609 92A 1YU | (4.7.16)
Szintezési pontosság
A pontosságot befolyásoló hatások
A pontosságra a környezeti hőmérséklet van a legnagyobb ha-
tással. A lézersugarat különösen a talajtól felfelé, függőleges
irányban fennálló hőmérsékletkülönbségek tudják eltéríteni.
Mivel a levegő hőmérsékletfüggő rétegeltsége a talaj közelé-
ben a legnagyobb, a mérőműszert 20 m mérési szakasztól
kezdve mindig szerelje fel egy háromlábú műszerállványra.
A mérőműszert ezen kívül lehetőség szerint a munkatarto-
mány közepén állítsa fel.
A külső hatásokon kívül a berendezésen belüli hatások (mint
például a műszer leesése vagy erős ütések) is okozhatnak a
méréseknél eltéréseket. Ezért minden munkakezdés előtt el-
lenőrizze a szintezési pontosságot.
Először mindig ellenőrizze a vízszintes lézervonal szintezési
pontosságát, majd utána a függőleges lézervonal szintezési
pontosságát.
Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja
a legnagyobb megengedett eltérést, javíttassa meg egy
Bosch-vevőszolgálattal a mérőműszert.
A keresztirányú tengely vízszintes szintezési pontosságá-
nak ellenőrzése

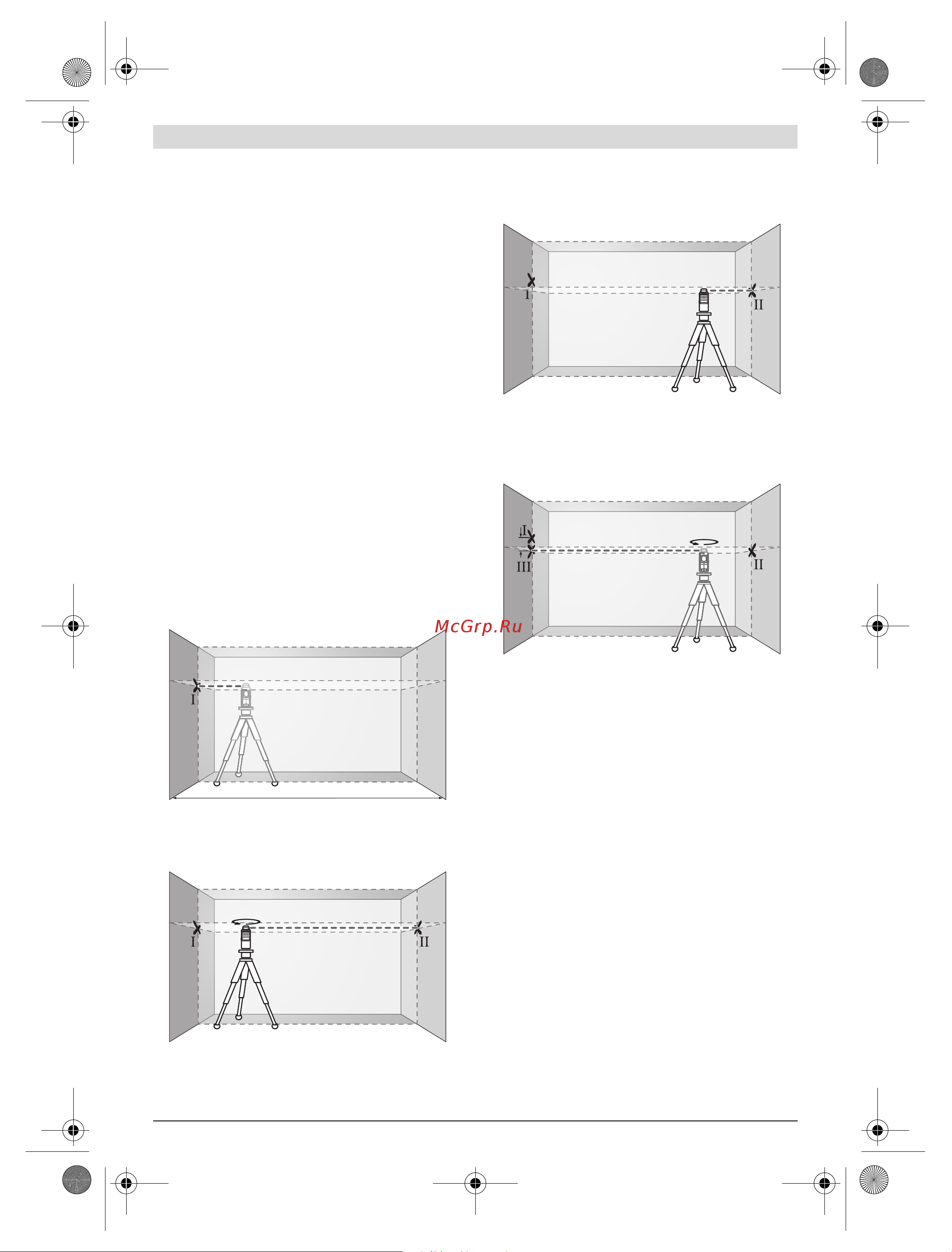

Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 5 m-es
szabad mérési szakaszra van szükség.
Szerelje fel a mérőműszert az „A” fal közelében egy három-
lábú műszerállványra, vagy helyezze egy szilárd, sík alapra.
Kapcsolja be a mérő
műszert. Állítson be keresztvonalas
üzemet, szintezési automatikával.
Irányítsa a lézersugarat a közelebbi „A” falra, majd várja
meg, amíg a mérőműszer végrehajtja az önszintezést. Je-
lölje meg annak a pontnak a közepét, amelyben a vonalak a
falon keresztezik egymást (I pont).
Forgassa el a mérőműszert 180°-kal, várja meg, amíg befe-
jeződik az automatikus szintezés, és jelölje fel a lézervona-
lak kereszteződésének pontját a szembenfekvő „B” falon
(II pont).
Úgy helyeze el a mérőműszert anélkül, hogy azt
elfordítaná hogy minél közelebb legyen a „B” falhoz,
kapcsolja be a mérőműszert és várja meg az automatikus
szintezés befejeződését.
–Állítsa be úgy a mérőműszer magasságát (a háromlábú mű-
szerállvány segítségével vagy szükség esetén a berende-
zés alá helyezett lapokkal), hogy a lézervonalak
kereszteződési pontja pontosan a „B” falon előzőleg beje-
lölt II pontra essen.
Forgassa el a mérőműszert 180°-kal, anélkül, hogy meg-
változtatná a magasságát. Irányítsa úgy az „A” falra, hogy a
függőleges lézervonal keresztülmenjen a m
ár feljelölt I
ponton. Várja meg, amíg a mérőműszer végrehajtja az
automatikus szintezést és jelölje meg az „A” falon a lézervo-
nalak kereszteződési pontját (III pont).
A falon bejelölt két pont (I és III) közötti d különbség meg-
adja a mérőműszernek a keresztirányú tengely menténi
magassági eltérését.
Egy 2 x 5 m =10m mérési szakaszon az eltérés legnagyobb
megengedett értéke:
10 m 0,2mm/m 2mm.
A d különbségnek így az I és III pont között legfeljebb a 2 mm
értéket szabad elérnie.
A
B
5 m
A
B
180°
A
B
A
B
d
d
180°
