Português | 33
Bosch Power Tools 1 609 92A 1YU | (4.7.16)

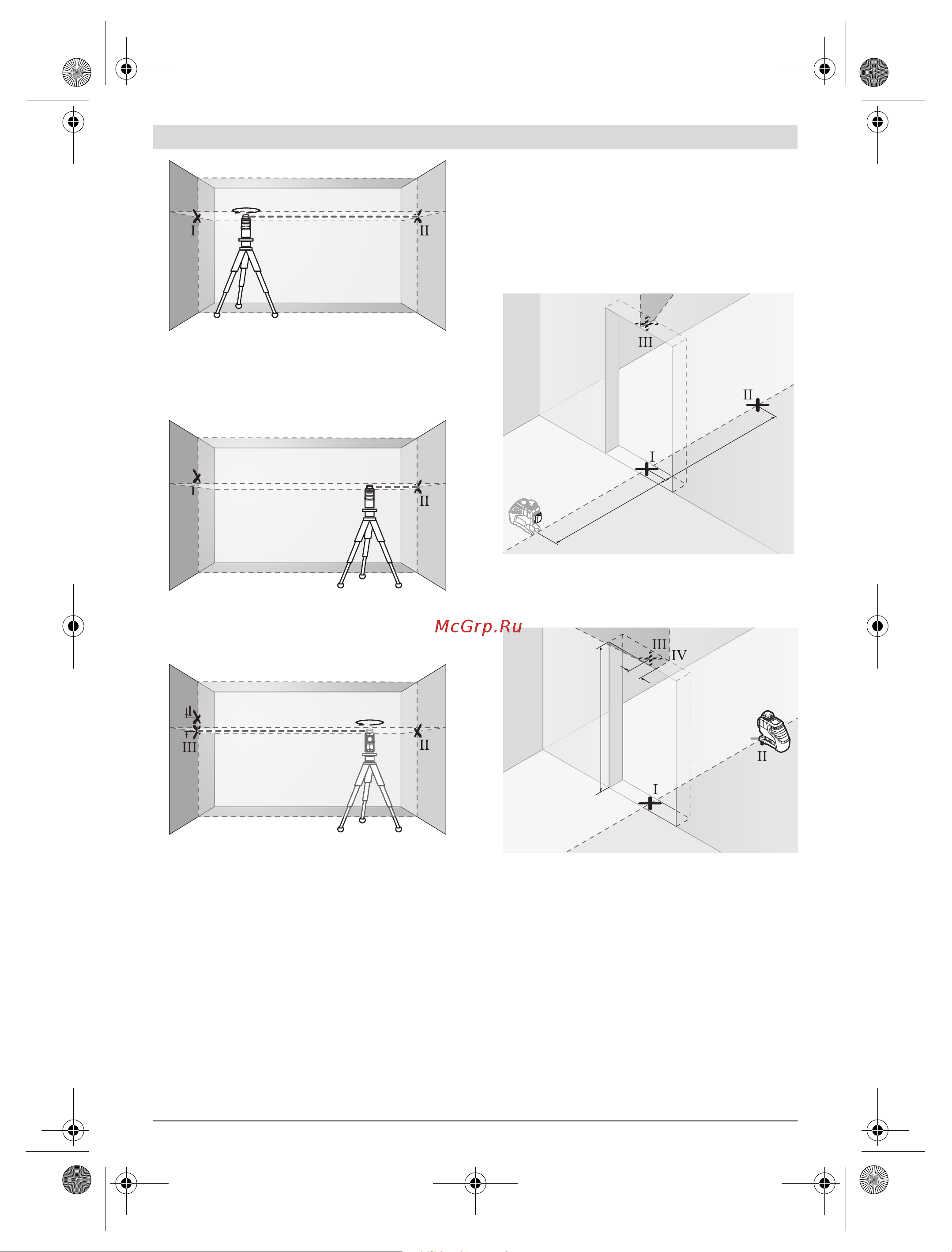

Girar o instrumento de medição 180°, permitir que possa
se nivelar e marcar o ponto de cruzamento das linhas de la-
ser na parede B oposta (ponto II).
Posicionar o instrumento de medição – sem girar perto
da parede B, ligá-lo e aguardar o nivelamento.
–Alinhar o instrumento de medição na altura (com o tripé ou
se necessário, colocando algo por baixo), de modo que o
ponto de cruzamento das linhas de laser atinja exatamente
o ponto marcado anteriormente II na parede B.
Girar o instrumento de medição 180°, sem modificar a al-
tura. Alinhá-lo à parede A, de modo que a linha de laser ver-
tical passe pelo ponto I marcado anteriormente. Aguardar
o fim do nivelamento do instrumento de medição e marcar
o ponto de cruzamento das linhas de laser na parede A
(ponto III).
–A diferença d entre os dois pontos marcados I e III sobre a
parede A, é a divergência real da altura do instrumento de
medição ao longo do eixo transversal.
Numa distância de 2 x 5
m =10m a máxima divergência ad-
missível deverá ser de:
10 m 0,2mm/m 2mm.
A diferença d entre os pontos I e III só deve ser de no máximo
2 mm.
Controlar a exatidão do nivelamento da linha vertical
Para o nivelamento é necessário um vão de porta, com no míni-
mo 2,5 m de espaço de cada lado do vão (sobre chão firme).
Colocar o instrumento de medição a 2,5 m de distância do
vão de porta, sobre uma superfície firme e plana (não so-
bre um tripé). Permitir que o instrumento de medição se
nivele no funcionamento vertical com nivelamento auto-
mático e apontar a linha de laser para o vão da porta.
Marcar o centro da linha de laser vertical no chão do vão de
porta (ponto I), numa distância de 5 m, do outro lado do
vão de porta (ponto II), como tamm no canto superior
do vão de porta (ponto III).
Girar o instru
mento de medição por 180° e colocá-lo no
outro lado do vão da porta, diretamente atrás do ponto II.
Permitir que o instrumento de medição possa se nivelar e
alinhe a linha de laser vertical de modo que o seu centro
percorra exatamente pelos pontos I e II.
Marcar o centro da linha de laser no canto superior do vão
da porta como ponto IV.
–A diferença d entre os dois pontos marcados III e IV é a di-
vergência real do instrumento de medição em relação à
vertical.
Medir a altura do vão de porta.
A máxima divergência admissível é calculada da seguinte
maneira:
dupla altura do vão da porta x 0,2 mm/m
A
B
180°
A
B
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
OBJ_BUCH-907-005.book Page 33 Monday, July 4, 2016 2:41 PM
