Česky | 87
Bosch Power Tools 1 609 92A 1YU | (4.7.16)
–Otočte měřící přístroj o 180° bez změny výšky. Nasměruj-
te jej na stěnu A tak, aby svislá přímka laseru běžela skrz již
označený bod I. Nechte měřící přístroj znivelovat a označ-
te bod křížení přímek laseru na stěně A (bod III).
–Rozdíl d obou označených bodů I a III na stěně A udává
skutečnou výškovou odchylku měřícího přístroje podél
příčné osy.
Na měřící dráze 2 x 5 m =10m činí maximální přípustná
odchylka:
10 m 0,2mm/m 2mm.
Rozdíl d mezi body I a III smí tedy činit nejvýše 2 mm.

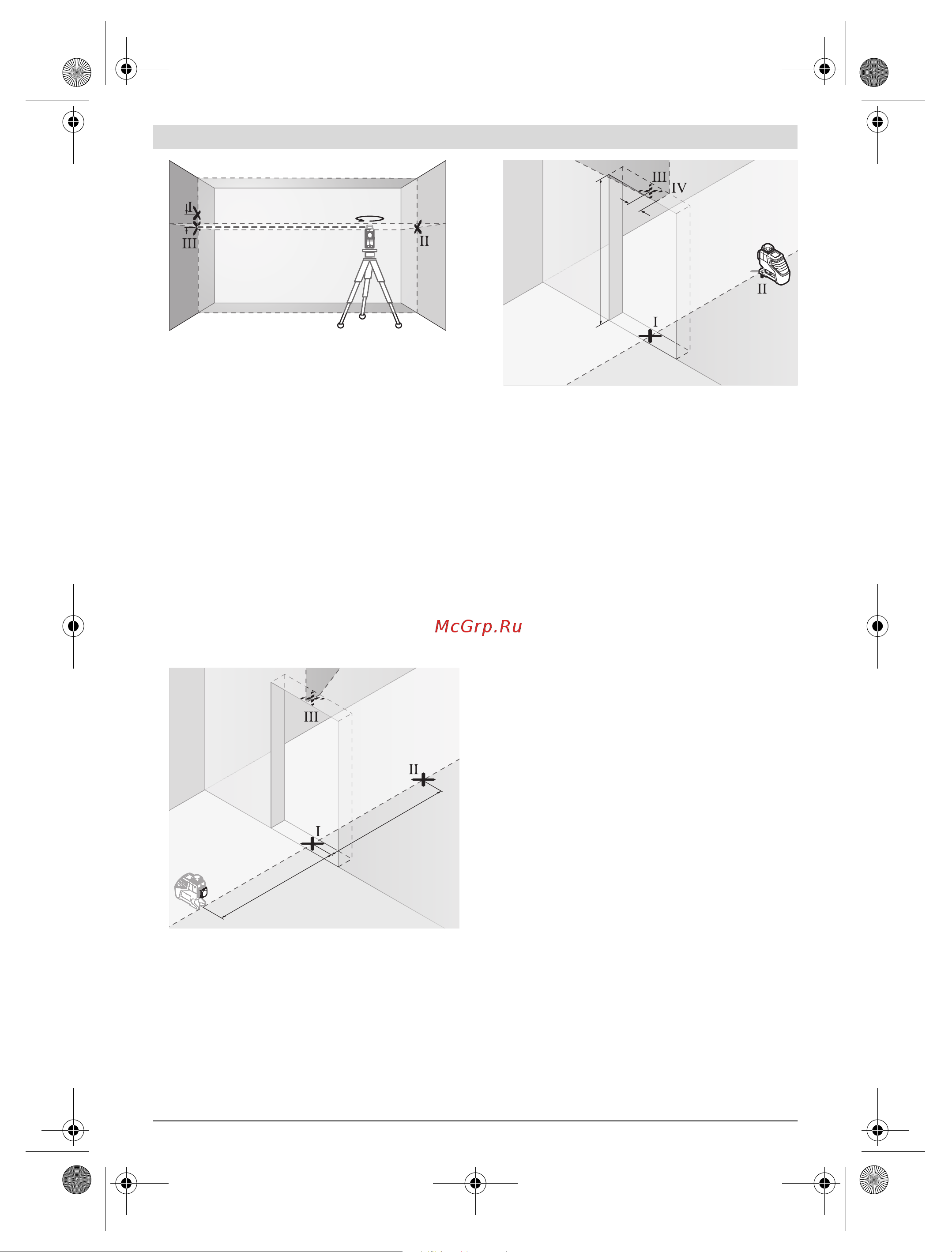

Kontrola přesnosti nivelace svislé přímky
Pro kontrolu potřebujete otvor dveří, u něhož je (na pevném
základu) na každé straně dveří nejméně 2,5 m místa.
–Postavte měřící přístroj ve vzdálenosti 2,5 m od otvoru
dveří na pevný, rovný podklad (nikoli na stativ). Nechte
měřící přístroj ve svislém provozu pomocí nivelační auto-
matiky znivelovat a nasměrujte laserové přímky na otvor
dveří.
Označte střed svislé přímky laseru na podlaze otvoru dveří
(bod
I), ve vzdálenosti 5 m na druhé straně otvoru dveří
(bod II) a též na horním okraji otvoru dveří (bod III).
–Otočte měřící přístroj o 180° a postavte jej na druhé straně
otvoru dveří přímo za bod II. Nechte měřící přístroj znive-
lovat a vyrovnejte svislou přímku laseru tak, aby její střed
procházel přesně body I a II.
Označte střed přímky laseru na horním okraji otvoru dveří
jako bod IV.
–Rozdíl d obou označených bodů III a IV udává skutečnou
odchylku měřícího přístroje od vertikály.
–Změřte výšku otvoru dveří.
Maximální dovolenou odchylku vypočítáte následovně:
dvojnásobná výška otvoru dveří x 0,2 mm/m
Příklad: při výšce otvoru dveří 2 m smí činit maximální
odchylka
2x2m 0,2mm/m 0,8mm. Body III a IV smějí tedy
ležet nejvýše 0,8 mm od sebe.
Pracovní pokyny
K označení používejte pouze střed přímky laseru. Šířka
laserové přímky se mění se vzdáleností.
Práce s cílovou tabulkou laseru
Cílová tabulka laseru 15 zlepšuje viditelnost laserového pa-
prsku při nepříznivých podmínkách a větších vzdálenostech.
Odrazivá polovina cílové tabulky laseru 15 zlepšuje viditel-
nost přímky laseru, skrz průsvitnou polovinu je paprsek laseru
patrný i ze zadní strany cílové tabulky laseru.
Práce se stativem (příslušenství)
Stativ nabízí stabilní, výškově nastavitelný měřící podstavec.
Měřící přístroj umístěte pomocí upnutí pro stativ 9 velikosti
1/4" na závit stativu 22 nebo běžného fotostativu. Pro upev-
nění na běžný stavební stativ použijte upnutí pro stativ 8 veli-
kosti 5/8". Měřící přístroj pevně přišroubujte pomocí zajišťo-
vacího šroubu stativu.
Upevnění pomocí univerzální úchytky (příslušenství)
(viz obr. D)
S pomocí univerzální úchytky 19 můžete měřící přístroj upev-
nit např. na svislých plochách, trubkách nebo magnetizova-
telných materiálech. Univerzální úchytka je rovněž vhodná ja-
ko podlahový stativ a usnadňuje výškové vyrovnání měřícího
přístroje.
A
B
dd
180°
2,5 m
2,5 m
2 m
d
