Polski | 81
Bosch Power Tools 1 609 92A 1YU | (4.7.16)
Na odchylenia pomiarowe mogą mieć wpływ, oprócz czynni-
ków zewnętrznych, także charakterystyczne dla danego typu
urządzenia czynniki (takie jak na przykład upadek lub silne
wstrząsy). Z tego powodu należy przed każdym pomiarem
skontrolować dokładność niwelacyjną.
Najpierw należy kontrolować dokładność niwelacyjną pozio-
mej linii lasera, a dopiero po tym dokładność niwelacyjną pio-
nowej linii lasera.
Jeżeli jedna z kontroli wykazałaby, iż urządzenie pomiarowe
przekracza maksymalnie dopuszczalne odchylenie, urządze-
nie należy oddać do naprawy w jednym z punktów serwiso-
wych firmy Bosch.
Kontrola dokładności niwelacyjnej osi poprzecznej
w poziomie

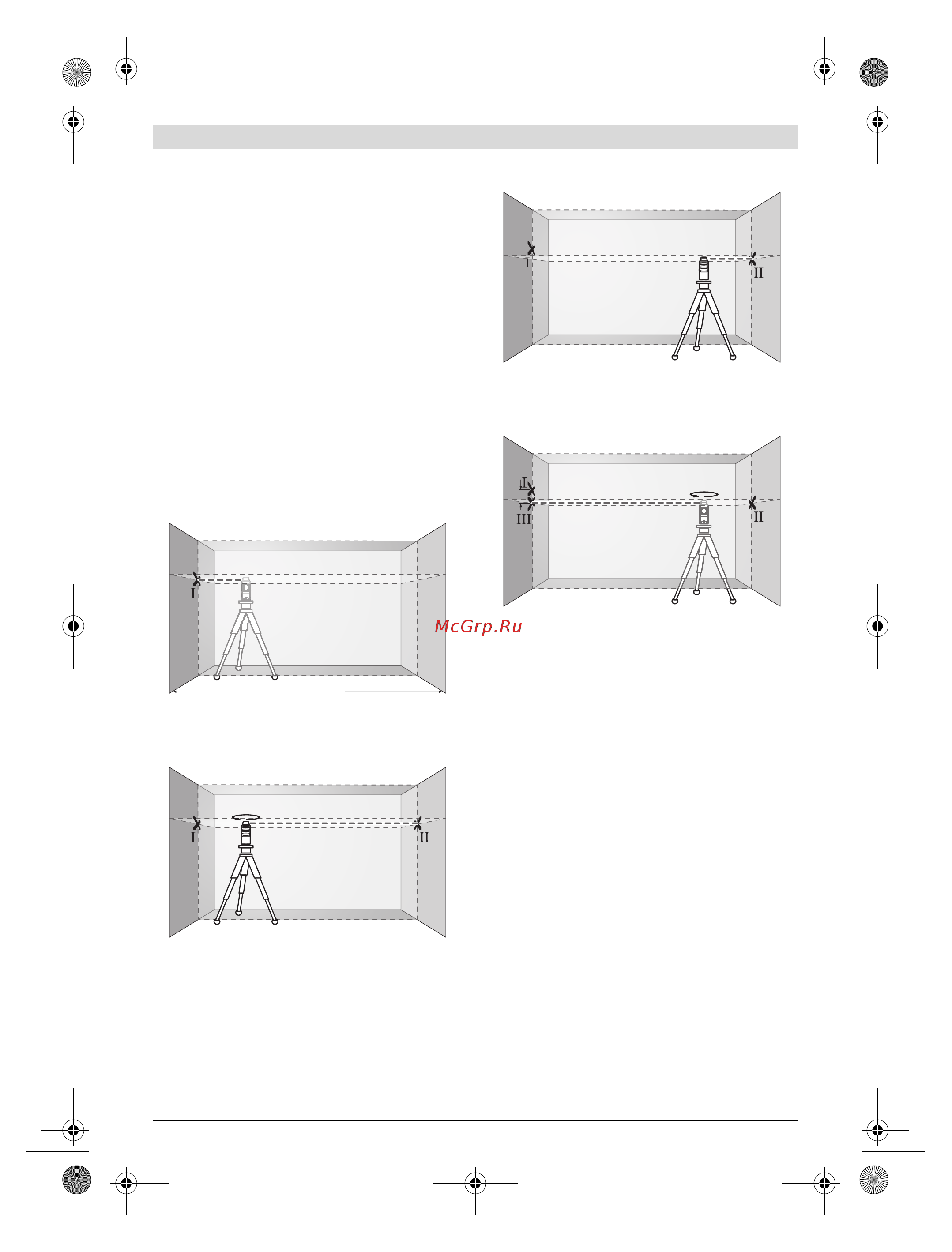

Do przeprowadzenia kontroli dokładności wysokości linii po-
ziomej potrzebny jest swobodny odcinek długości 5 m. o sta-
bilnym podłożu między dwoma ścianami A i B.
–Zamontować urządzenie pomiarowe w pobliżu ściany A na
statywie lub ustawić je na stabilnym, równym podłożu.
Włączyć urządzenie pomiarowe. Wybrać tryb pracy krzy-
żowo-liniowy z włączoną funkcją automatycznej niwelacji.
Skierować wiązkę lasera na ścianę A (znajdującą się bliżej)
i odczekać, aż urządzenie pomiarowe się wypoziomuje. Za-
znaczyć na ścianie środek punktu, w którym krzyżują się li-
nie lasera (punkt I).
Obrócić urządzenie pomiarowe o 180°, odczekać aż się
wypoziomuje i zaznaczyć na przeciwległej ścianie B punkt,
w którym krzyżują się linie lasera (punkt II).
Przestawić urządzenie po
miarowe (nie obracając go)
w pobliże ściany B, włączyć i rozpocząć niwelację.
Ustawić wysokość urządzenia pomiarowego (na statywie
albo ewentualnie podkładając coś pod urządzenie) tak,
aby punkt przecięcia linii lasera dokładnie pokrywał się
zzaznaczonym uprzednio punktem II na ścianie B.
Obrócić urządzenie pomiarowe o 180°, nie zmieniając je-
go wysokości. Skierować jego wiązkę na ścianę A tak, aby
pionowa linia lasera przebiegała przez uprzednio zazna-
czony punkt I. Odczekać aż urządzenie pomiarowe się wy-
poziomuje i zaznaczyć punkt przecięcia linii lasera na ścia-
nie A (punkt III).
–Różnica d obu zaznaczonych punktów I i III na ścianie A
daje odchylenie rzeczywiste w wysokości urządzenia po-
miarowego wzdłuż osi poprzecznej.
Na odcinku pomiarowym wynoszącym 2x5m =10m odchy-
lenie nie może przekraczać:
10 m 0,2mm/m 2mm.
Różnica d między punktami I i III może więc wynosić maksy-
malnie 2 mm.
A
B
5 m
A
B
180°
A
B
A
B
d
d
180°
