Li-ionska aku-baterija je „Electronic Cell Protection (ECP)“
zaštitom zaštićena od dubinskog pražnjenja. Kada se aku-
baterija isprazni, električni alat će se isključiti preko zaštitnog
sklopa: radni alat se više neće vrtjeti.
Nakon automatskog isključivanja
električnog alata ne pritišćite dalje na
prekidač za uključivanje/isključivanje.
Aku-baterija bi se mogla oštetiti.
Vađenje aku-baterije
Aku-baterija 8 raspolaže sa dva stupnja blokiranja koji trebaju
spriječiti da aku-baterija ispadne van kod nehotičnog pritiska
na tipku 14 za deblokiranje aku-baterije. Čim se aku-baterija
stavi u električni alat, ona će se pomoću opruge zadržati u
određenom položaju.

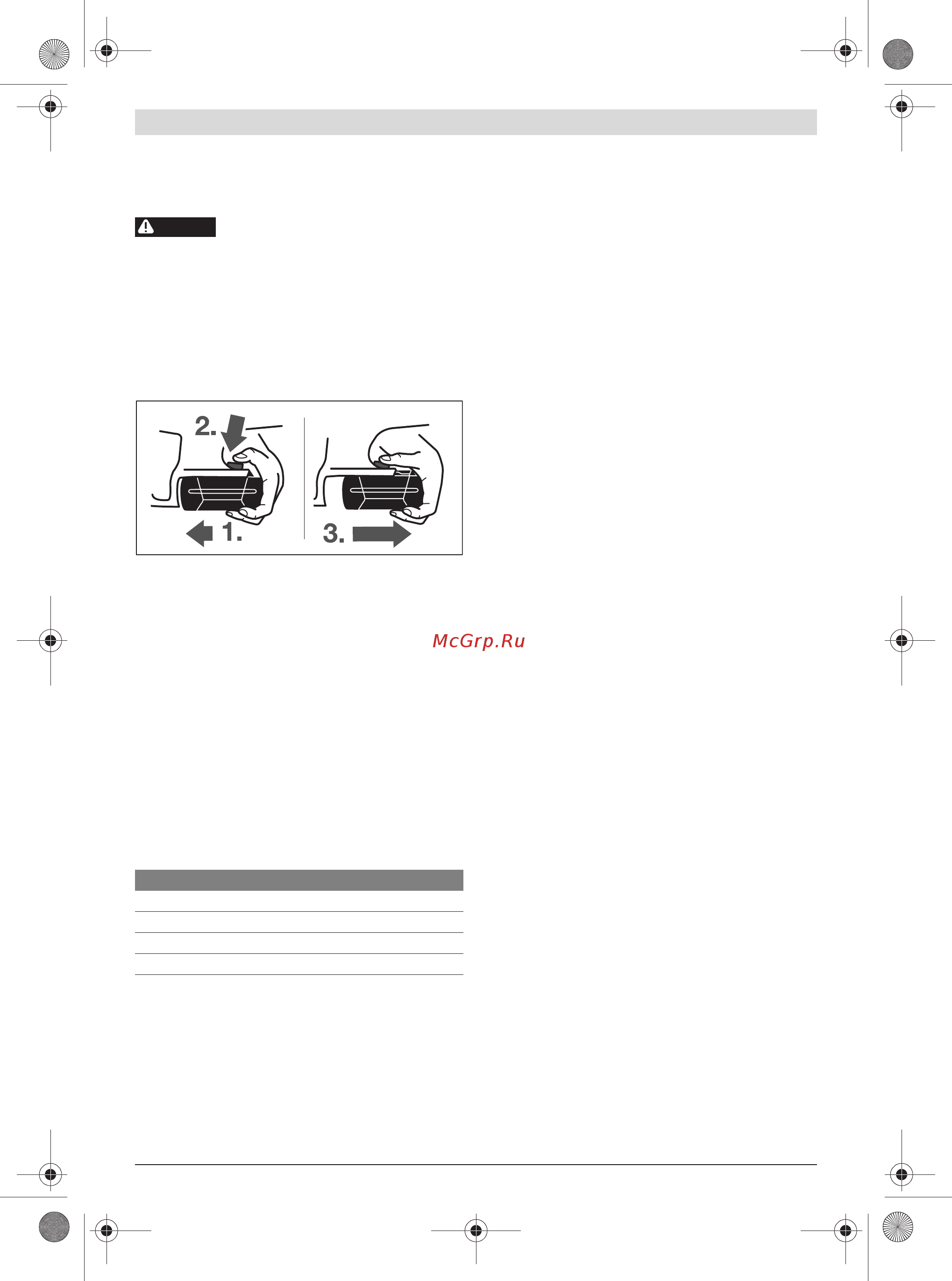

Za vađenje aku-baterije 8:
– Pritisnite aku-bateriju prema podnožju električnog alata
(1.) i istodobno pritisnite na tipku za deblokiranje 14 (2.).
– Izvadite aku-bateriju iz električnog alata, sve dok ne bude
vidljiva crvena pruga (3.).
– Pritisnite još jednom na tipku za deblokiranje 14 i do kraja
izvucite aku-bateriju.
Pokazivač stanja napunjenosti aku-baterije
(vidjeti sliku A)
Tri zelene LED pokazivača stanja napunjenosti 12 aku-
baterije pokazuju stanje napunjenosti aku-baterije 8. Iz
razloga sigurnosti je pokazivanje stanja napunjenosti moguće
samo u stanju mirovanja električnog alata.
Pritisnite tipku 13 za pokazivanje stanja napunjenosti
(moguće je i kod izvađene aku-baterije). Nakon cca.
5 sekundi, automatski će se ugasiti pokazivač stanja
napunjenosti.
Ako se nakon pritiska na tipku 13 ne upali LED, znači da je
aku-baterija neispravna i mora se zamijeniti.
Tijekom procesa punjenja, jedna iza druge se na kratko pale i
gase tri zelene LED. Aku-baterija je potpuno napunjena kada
tri zelene LED stalno svijetle. Oko 5 minuta nakon što se aku-
baterija potpuno napuni, ponovno će se ugasiti tri zelene LED.
Aku-baterija je opremljena s NTC kontrolom temperature koja
dopušta punjenje samo u području temperatura između 0 °C i
45 °C. Na taj će se način postići dugi vijek trajanja aku-baterije.
Dodatna ručka (vidjeti sliku B)
f Prije svih radova na električnom alatu (npr. održavanje
(zamjena alata, itd.), kao i kod njegovog transporta i
spremanja, preklopku smjera rotacije treba prebaciti u
srednji položaj. Kod nehotičnog aktiviranja prekidača za
uključivanje/isključivanje postoji opasnost od ozljeda.
f Vaš električni alat koristite samo s dodatnom ručkom 7.
Dodatnu ručku 7 možete proizvoljno okrenuti, kako bi se
postigao siguran položaj tijela i bez zamora.
Okrenite donji zahvatni element dodatne ručke 7 suprotno
smjeru kazaljke na satu i zakrenite dodatnu ručku 7 u željeni
položaj. Nakon toga ponovno stegnite donji zahvatni element
dodatne ručke 7 u smjeru kazaljke na satu.
Stezna traka 15 dodatne ručke mora sjesti u odgovarajući
utor.
Zamjena alata (vidjeti sliku C)
f Prije svih radova na električnom alatu (npr. održavanje
(zamjena alata, itd.), kao i kod njegovog transporta i
spremanja, preklopku smjera rotacije treba prebaciti u
srednji položaj. Kod nehotičnog aktiviranja prekidača za
uključivanje/isključivanje postoji opasnost od ozljeda.
Kod nepritisnutog prekidača za uključivanje/isključivanje 6
bušno vreteno će se aretirati. To omogućava brzu, laganu i
jednostavnu zamjenu radnog alata u steznoj glavi.
Otvorite brzostežuću steznu glavu 1 okretanjem u smjeru
rotacije n, sve dok se alat ne umetne. Umetnite alat.
Rukom snažno okrenite čahuru brzostežuće stezne glave 1 u
smjeru rotacije o, sve dok se više ne čuje preskakanje.
Stezna glava će se time automatski zabraviti.
Zabrava će se ponovno osloboditi kada za uklanjanje alata
čahuru okrenete u suprotnom smjeru.
Zamjena stezne glave
f Prije svih radova na električnom alatu (npr. održavanje
(zamjena alata, itd.), kao i kod njegovog transporta i
spremanja, preklopku smjera rotacije treba prebaciti u
srednji položaj. Kod nehotičnog aktiviranja prekidača za
uključivanje/isključivanje postoji opasnost od ozljeda.
Uklanjanje sigurnosnog vijka (vidjeti sliku D)
Brzostežuća stezna glava 1 je od nehotičnog otpuštanja sa
bušaćeg vretena osigurana sigurnosnim vijkom 17. Do kraja
otvorite brzostežuću steznu glavu 1 i odvijte sigurnosni vijak
17 u smjeru rotacije n. Obratite pozornost da sigurnosni
vijak ima lijevi navoj.
Demontaža stezne glave (vidjeti sliku E)
Prethodno stegnite inbus ključ 18 sa kratkom drškom u
brzostežuću steznu glavu 1.
Stavite električni alat na stabilnu podlogu, npr. radni stol.
Čvrsto primite električni alat i otpustite brzostežuću steznu
glavu 1 okretanjem inbus ključa 18 u smjeru rotacije n.
Brzostežuća stezna glava koja čvrsto sjedi otpušta se lakšim
udarcem po dugačkoj dršći imbus ključa 18. Uklonite imbus
ključ iz brzostežuće stezne glave i do kraj odvijte brzostežuću
steznu glavu.
LED Kapacitet
Stalno svjetli 3 x zelena ≥ 2/3
Stalno svjetli 2 x zelena ≥ 1/3
Stalno svjetli 1 x zelena <1/3
Treperavo svjetlo 1 x zeleno Rezerva
POZOR
