106 | Eesti
2 609 003 376 | (24.9.09) Bosch Power Tools
Vastavus normidele
Kinnitame ainuvastutajana, et punktis „Tehni-
lised andmed“ kirjeldatud toode vastab järg-
mistele standarditele või normdokumentidele:
EN 60745 vastavalt direktiivide 2004/108/EÜ,
98/37/EÜ (kuni 28.12.2009), 2006/42/EÜ
(alates 29.12.2009).
Tehniline toimik saadaval aadressil:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
12.02.2009
Montaaž
f Enne mistahes tööde teostamist elektrilise
tööriista kallal tõmmake pistik
pistikupesast välja.
Tolmueemaldusseadis (PSB 500 RA)
(vt jooniseid A
–F)
f Pliisisaldusega värvide, teatud puiduliikide,
mineraalide ja metalli tolm võib kahjustada
tervist. Tolmuga kokkupuude ja tolmu sisse-
hingamine võib põhjustada seadme kasutajal
või läheduses viibivatel inimestel allergilisi
reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on
vähkitekitava toimega, iseäranis kombi-
natsioonis puidutöötlemisel kasutatavate
lisaainetega (kromaadid, puidukaitsevahen-
did). Asbesti sisaldavat materjali tohivad
töödelda üksnes vastava ala asjatundjad.
– Võimaluse korral kasutage tolmuimejat.
– Tagage töökohas hea ventilatsioon.
– Soovitav on kasutada hingamisteede
kaitsemaski filtriga P2.
Pidage kinni töödeldavate materjalide suhtes
Teie riigis kehtivatest eeskirjadest.

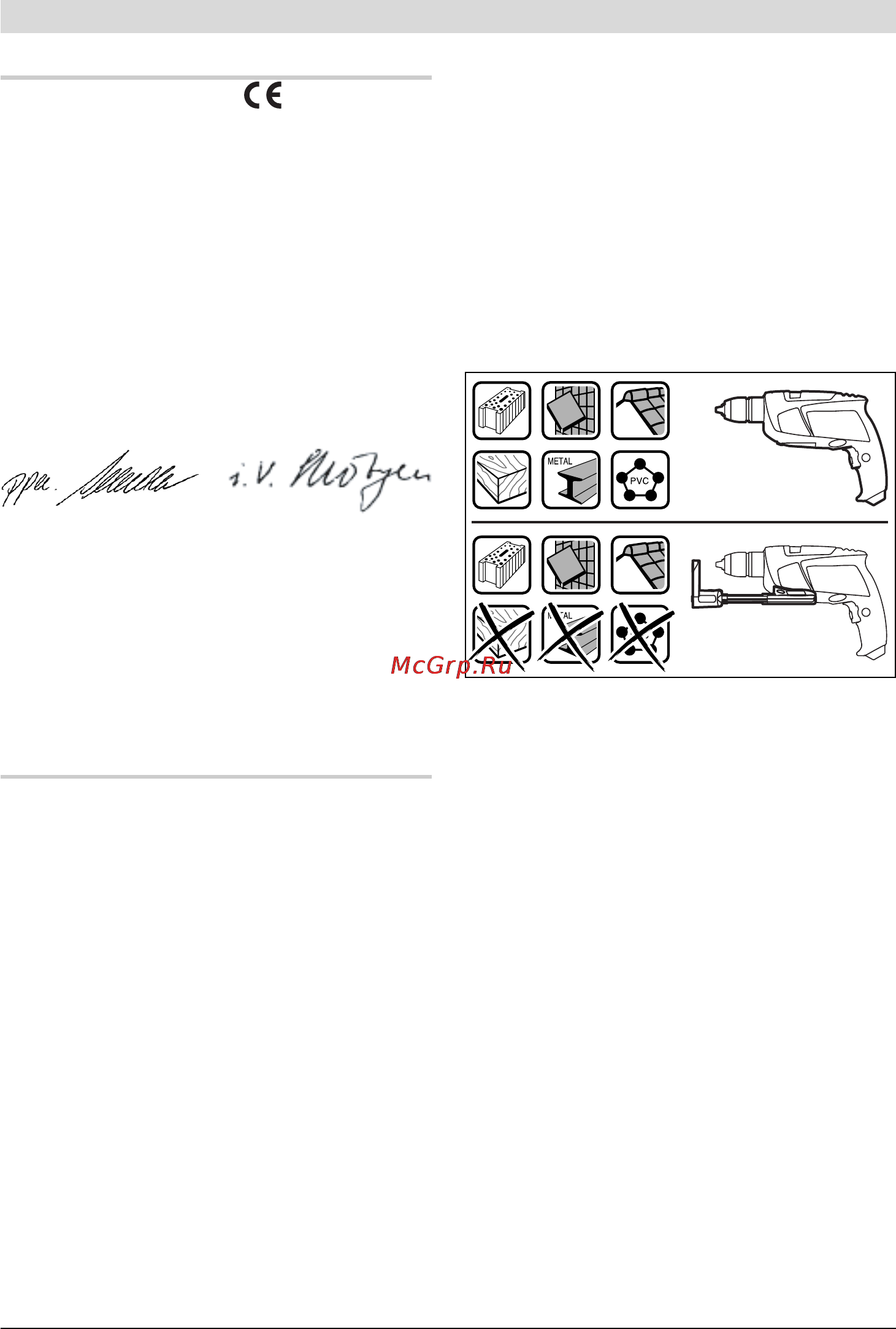

f Tolmueemaldusseadist kasutage üksnes
betooni, tellise ja müüritise töötlemisel.
Puidu- või plastmaterjalide tükid võivad
kergesti ummistusi tekitada.
f Ettevaatust – tulekahju oht! Kui seadmega
on ühendatud tolmueemaldusseadis, on
metallide töötlemine keelatud. Kuuma
metallipuru tõttu võivad
tolmueemaldusseadise osad süttida.
Tõhusa äratõmbe tagamiseks pidage kinni
järgmistest juhistest:
– Veenduge, et tolmueemaldusseadis on
tihedalt vastu töödeldavat detaili ja/või
seina. See kergendab ühtlasi täisnurga all
puurimist.
– Tolmueemaldusseadist kasutades töötage
alati maksimaalpööretel.
– Pärast soovitud puurimissügavuse
saavutamist tõmmake kõigepealt puur
puuritavast avast välja ja seejärel lülitage
välja löökpuurtrell.
– Kasutage tolmueemaldusseadist üksnes siis,
kui filtrielement 16 on külge monteeritud,
kuna vastasel korral võib tolm tungida
elektrilise tööriista sisemusse ja seda
kahjustada.
– Kontrollige regulaarselt filtri seisundit 16. Kui
filter on kahjustatud, vahetage see kohe
välja.
– Just suure läbimõõduga puuridega töötades
võib tolmukaitserõngas 18 ära kuluda.
Kahjustuste korral vahetage see välja.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
