Česky | 19
Bosch Power Tools 2 609 003 376 | (24.9.09)
Prohlášení o shodě
Prohlašujeme v plné naší zodpovědnosti, že v
odstavci „Technická data“ popsaný výrobek je v
souladu s následujícími normami nebo
normativními dokumenty: EN 60745 podle
ustanovení směrnic 2004/108/ES, 98/37/ES (do
28.12.2009), 2006/42/ES (od 29.12.2009).
Technická dokumentace u:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
12.02.2009
Montáž
f Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.
Odsávání prachu (PSB 500 RA)
(viz obrázky A–F)
f Prach materiálů jako olovoobsahující nátěry,
některé druhy dřeva, minerálů a kovu mohou
být zdraví škodlivé. Kontakt s prachem nebo
vdechnutí mohou vyvolat alergické reakce
a/nebo onemocnění dýchacích cest obsluhy
nebo v blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach
je pokládán za karcinogenní, zvláště ve
spojení s přídavnými látkami pro ošetření
dřeva (chromát, ochranné prostředky na
dřevo). Materiál obsahující azbest smějí
opracovávat pouze specialisté.
– Pokud možno používejte odsávání prachu.
– Pečujte o dobré větrání pracovního
prostoru.
– Je doporučeno nosit ochrannou dýchací
masku s třídou filtru P2.
Dbejte ve Vaší zemi platných předpisů pro
opracovávané materiály.

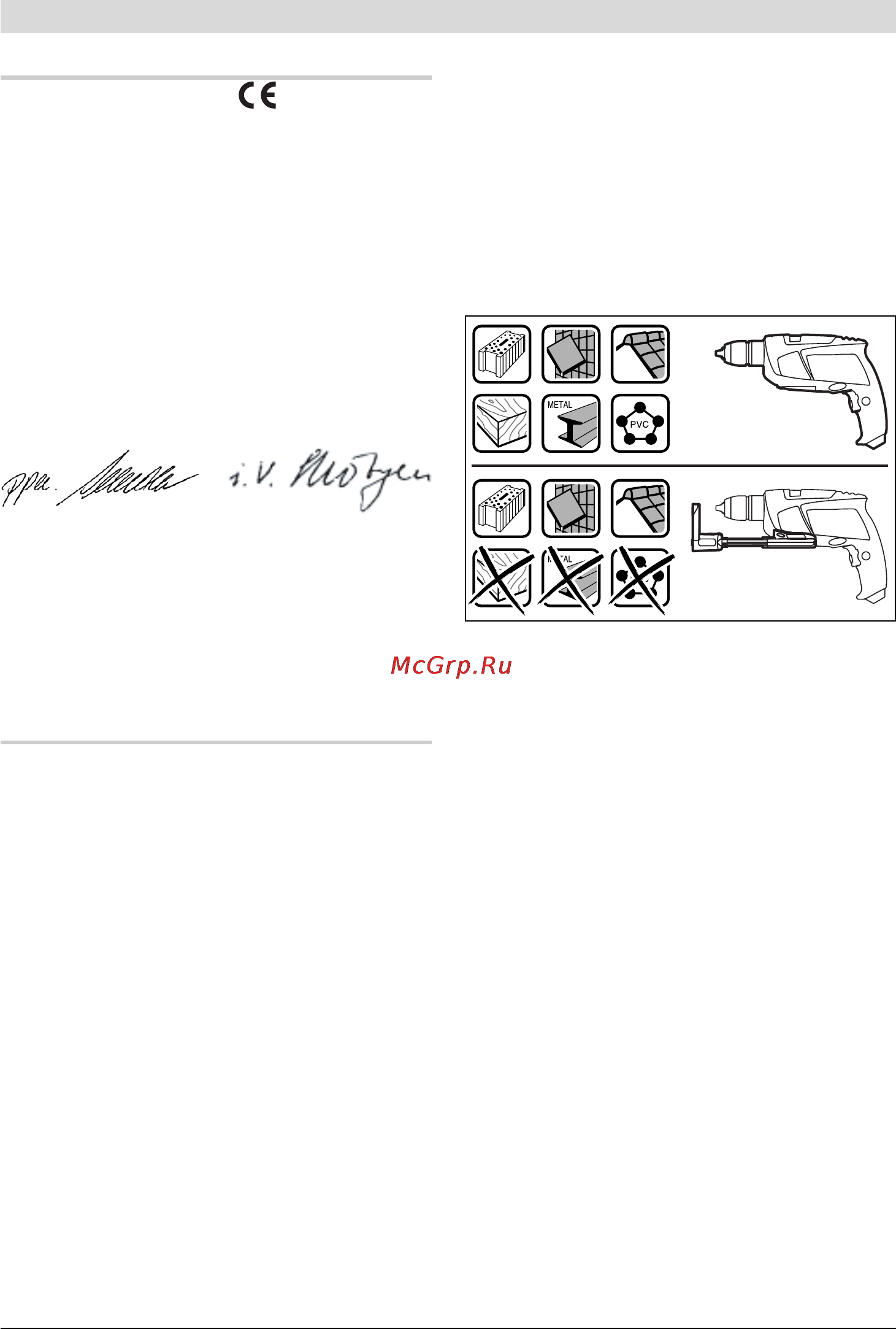

f Odsávací nástavec používejte pouze při
opracovávání betonu, cihel a zednického
kamene. Dřevěné nebo umělohmotné třísky
mohou lehce vést k ucpání.
f Pozor na nebezpečí požáru! S
namontovaným odsávacím nástavacem
neopracovávejte žádné kovové materiály.
Horké kovové špony mohou zapálit díly
odsávacího nástavce.
Pro zachování optimálního výsledku odsávání
dbejte prosím následujících upozornění:
– Dbejte na to, aby odsávací nástavec plně
přiléhal na obrobek, popř. na stěnu. Tím je
současně usnadněno pravoúhlé vrtání.
– Při nasazení odsávacího nástavce pracujte
vždy s maximálním počtem otáček.
– Po dosažení požadované hloubky vrtání
nejprve vytáhněte vrták z otvoru a poté
příklepovou vrtačku vypněte.
– Odsávací nástavec používejte pouze s
namontovaným filtračním prvkem 16,
poněvadž jinak mohou prach/špony
proniknout dovnitř elektronářadí a poškodit
jej.
– Pravidelně kontrolujte stav filtračního
elementu 16. Při poškození filtračního
elementu jej okamžitě vyměňte.
– Zejména při práci s velkými průměry vrtáků
se může kroužek ochrany proti prachu 18
opotřebovat. Při poškození jej vyměňte.
Nasazení odsávacího nástavce (viz obr. A)
Odsávací nástavec 12 zaveďte zepředu na
spodek příklepové vrtačky. Dbejte na to, aby
odsávací nástavec 12 doléhal v jedné rovině na
těleso a byl zaaretován.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-908-004.book Page 19 Thursday, September 24, 2009 8:34 AM
