90 | Slovensko
2 609 003 376 | (24.9.09) Bosch Power Tools
Izjava o skladnosti
Izjavljamo pod izključno odgovornostjo, da
proizvod pod „Tehnični podatki“ ustreza
naslednjim standardom oz. standardiziranim
dokumentom: EN 60745 v skladu z določili
Direktiv 2004/108/ES, 98/37/ES (do
28.12.2009), 2006/42/ES (od 29.12.2009).
Tehnična dokumentacija se nahaja pri:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
12.02.2009
Montaža
f Pred začetkom kakršnih koli del na električ-
nem orodju izvlecite omrežni vtikač iz
vtičnice.
Sesalnik prahu (PSB 500 RA)
(glejte slike A
–F)
f Prah nekaterih materialov kot npr. svinčene-
ga premaza, nekaterih vrst lesa, mineralov in
kovin je lahko zdravju škodljiv. Dotik ali
vdihavanje tega prahu lahko povzroči aler-
gične reakcije in/ali obolenja dihal uporab-
nika ali oseb, ki se nahajajo v bližini.
Določene vrste prahu kot npr. prah hrasto-
vine ali bukovja veljajo kot kancerogene, še
posebej v povezavi z dodatnimi snovmi za
obdelavo lesa (kromat, zaščitno sredstvo za
les). Material z vsebnostjo azbesta smejo
obdelovati le strokovnjaki.
– Po možnosti uporabljajte odsesavanje
prahu.
– Poskrbite za dobro zračenje delovnega
mesta.
– Priporočamo, da nosite zaščitno masko za
prah s filtrirnim razredom P2.
Upoštevajte veljavne nacionalne predpise za
obdelovalne materiale.

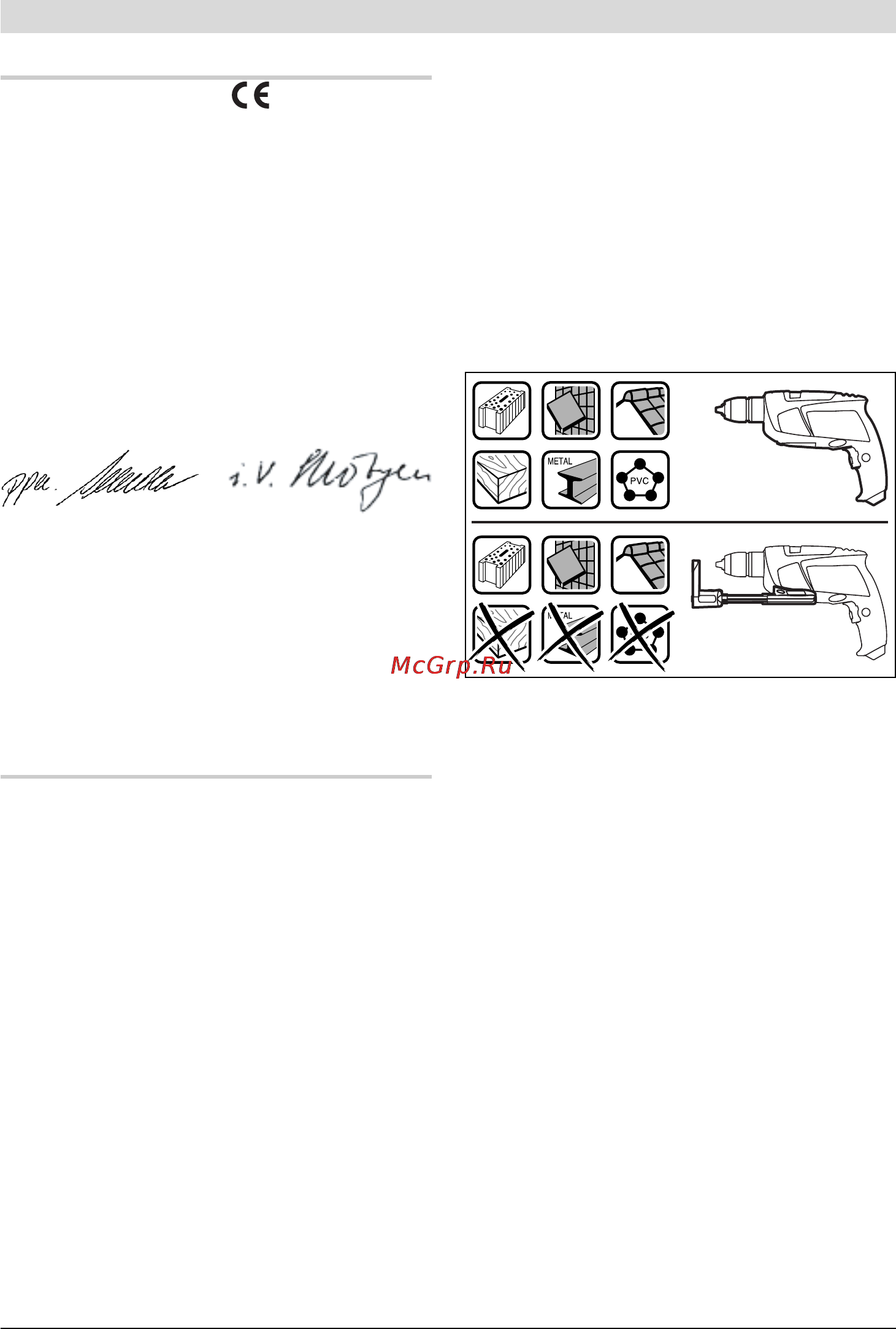

f Odsesovalno pripravo uporabljajte samo pri
vrtanju v beton, opeko in zidake. Lesni ali
plastični ostružki lahko zlahka povzročijo
zamašitev priprave.
f Pozor – nevarnost požara! Z montirano
odsesovalno pripravo ne obdelujte
kovinskih obdelovancev. Deli odsesovalne
priprave se lahko zaradi vročih kovinskih
ostružkov vnamejo.
Za doseganje optimalnega rezultata
odsesavanja je potrebno upoštevanje naslednjih
navodil:
– Pazite, da bo odsesovalna priprava naravnost
nalegla na obdelovanec ali na zid. Tako boste
tudi laže vrtali pod pravim kotom.
– Pri uporabi odsesovalne priprave vedno
delajte z maksimalnim številom vrtljajev.
– Ko dosežete želeno globino vrtanja, najprej
potegnite iz vrtine sveder, nato pa udarni
vijačnik izklopite.
– Uporabite odsesovalno pripravo samo z
montiranim filtrirnim elementom 16, saj sicer
lahko prah/ostružki pridejo v notranjost
električnega orodja in ga tako poškodujejo.
– Redno preverjajte stanje filtrirnega elementa
16. Če je filtrirni element poškodovan, ga
takoj zamenjajte.
– Še posebno pri vrtanju vrtin velikega premera
se lahko zaščitni obroč proti prahu 18 obrabi.
V primeru poškodb ga zamenjajte.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
