Polski | 11
Bosch Power Tools 2 609 003 376 | (24.9.09)
Montaż
f Przed wszystkimi pracami przy elektro-
narzędziu należy wyciągnąć wtyczkę z gnia-
zda.

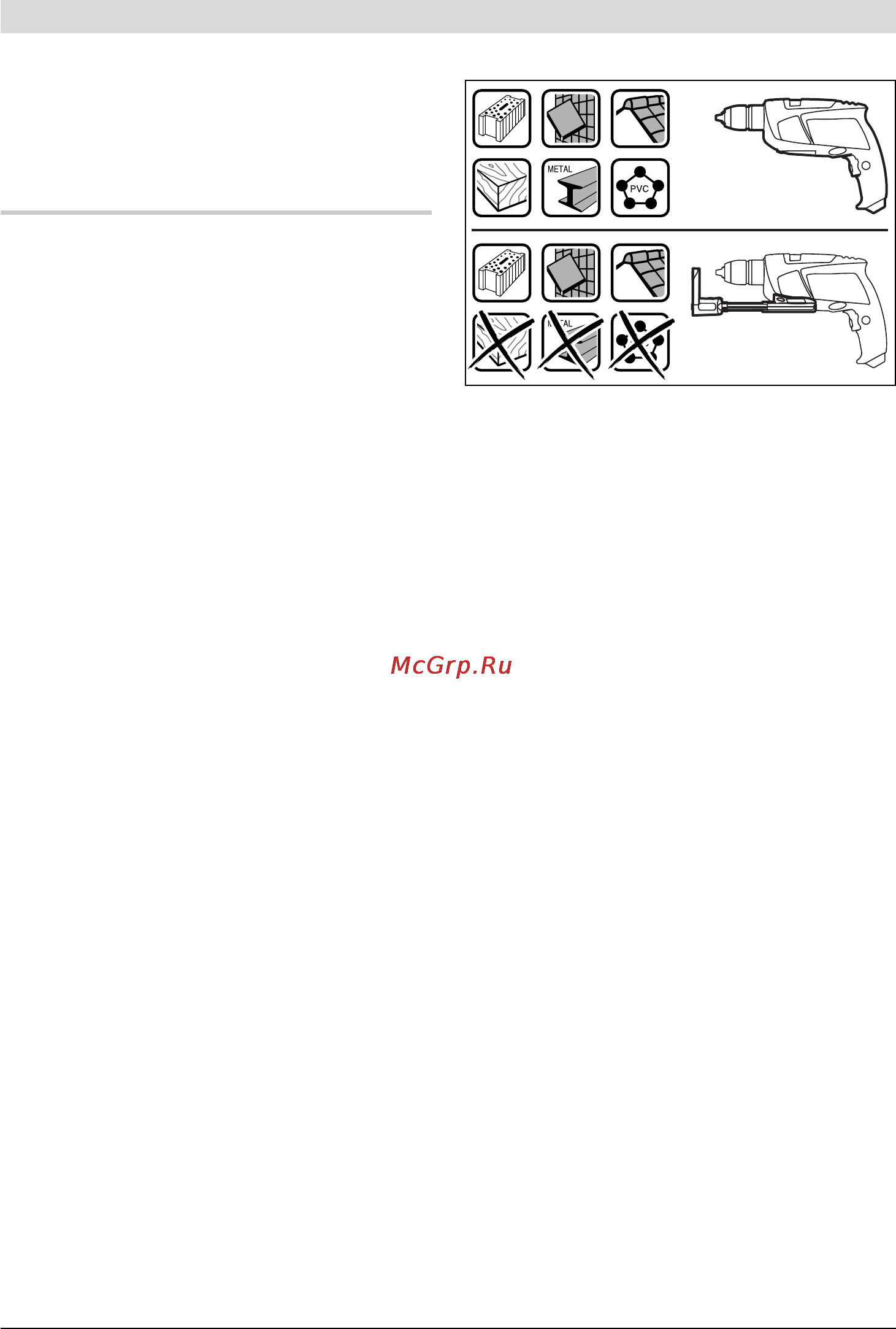

System odsysania pyłów (PSB 500 RA)
(zob. rys. A–F)
f Pyły niektórych materiałów, na przykład
powłok malarskich z zawartością ołowiu,
niektórych gatunków drewna, minerałów lub
niektórych rodzajów metalu, mogą stanowić
zagrożenie dla zdrowia. Bezpośredni kontakt
fizyczny z pyłami lub przedostanie się ich do
płuc może wywołać reakcje alergiczne i/lub
choroby układu oddechowego operatora lub
osób znajdujących się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub bu-
czyny uważane są za rakotwórcze,
szczególnie w połączeniu z substancjami do
obróbki drewna (chromiany, impregnaty do
drewna). Materiały, zawierające azbest mogą
być obrabiane jedynie przez odpowiednio
przeszkolony personel.
– W razie możliwości należy stosować odsy-
sanie pyłów.
– Należy zawsze dbać o dobrą wentylację
stanowiska pracy.
– Zaleca się noszenie maski przeciwpyłowej
z pochłaniaczem klasy P2.
Należy stosować się do aktualnie obowiązu-
jących w danym kraju przepisów, regulują-
cych zasady obchodzenia się z materiałami
przeznaczonymi do obróbki.
f Układu do odsysania należy używać tylko
przy wierceniu w betonie, cegłach i murach.
Wióry z drewna lub tworzywa sztucznego
mogą łatwo spowodować zatkania.
f Uwaga, niebezpieczeństwo pożaru! Z
zamontowanym układem do odsysania nie
należy obrabiać materiałów metalicznych.
Od gorących wiórów metalowych mogą
zapalić się części układu do odsysania.
Aby uzyskać optymalne wyniki odsysania, należy
przestrzegać następujących wskazówek:
– Zwrócić uwagę, aby układ do odsysania
dokładnie przylegał do obrabianego
przedmiotu wzgl. ściany. Ułatwia to
równocześnie wiercenie pod kątem prostym.
– Przy użytkowaniu układu do odsysania należy
pracować zawsze z maksymalną prędkością
obrotową.
– Po osiągnięciu wymaganej głębokości
wiercenia należy najpierw wysunąć wiertło z
wywierconego otworu, a dopiero potem
wyłączyć wiertarkę udarową.
– Urządzenie odsysające należy stosować tylko
z zamontowanym filtrem 16, gdyż w
przeciwnym wypadku pył/wióry mogłyby się
przedostać do wnętrza elektronarzędzia i je
uszkodzić.
– Regularnie sprawdzać stan elementu
filtracyjnego 16. W razie uszkodzenia
elementu filtracyjnego należy go natychmiast
wymienić.
– Zwłaszcza przy pracy z wiertłami o większej
średnicy może dojść do zużycia pierścienia
ochrony przeciwpyłowej 18. W razie
uszkodzenia należy go wymienić.
Zakładanie układu do odsysania (zob. rys. A)
Nałożyć urządzenie odsysające 12 od przodu na
spodnią część wiertarki udarowej. Zwrócić
uwagę, by urządzenie odsysające 12 przylegało
ściśle do obudowy elektronarzędzia i uległo
zablokowaniu.
