124 | Lietuviškai
2 609 003 376 | (24.9.09) Bosch Power Tools
Montavimas
f Prieš atliekant bet kokius elektrinio įrankio
reguliavimo ar priežiūros darbus reikia
ištraukti kištuką iš elektros tinklo lizdo.
Dulkių nusiurbimo įranga (PSB 500 RA)
(žr. pav. A–F)
f Medžiagų, kurių sudėtyje yra švino, kai kurių
rūšių medienos, mineralų ir metalų dulkės
gali būti kenksmingos sveikatai. Dirbančia-
jam arba netoli esantiems asmenims nuo
sąlyčio su dulkėmis arba jų įkvėpus gali kilti
alerginės reakcijos, taip pat jie gali susirgti
kvėpavimo takų ligomis.
Kai kurios dulkės, pvz., ąžuolo ir buko, yra
vėžį sukeliančios, o ypač, kai mediena yra
apdorota specialiomis medienos priežiūros
priemonėmis (chromatu, medienos apsaugos
priemonėmis). Medžiagas, kuriose yra as-
besto, leidžiama apdoroti tik specialistams.
– Jei yra galimybė, naudokite dulkių nusiur-
bimo įrangą.
– Pasirūpinkite geru darbo vietos vėdinimu.
– Rekomenduojama dėvėti kvėpavimo takų
apsauginę kaukę su P2 klasės filtru.
Laikykitės jūsų šalyje galiojančių apdoro-
jamoms medžiagoms taikomų taisyklių.

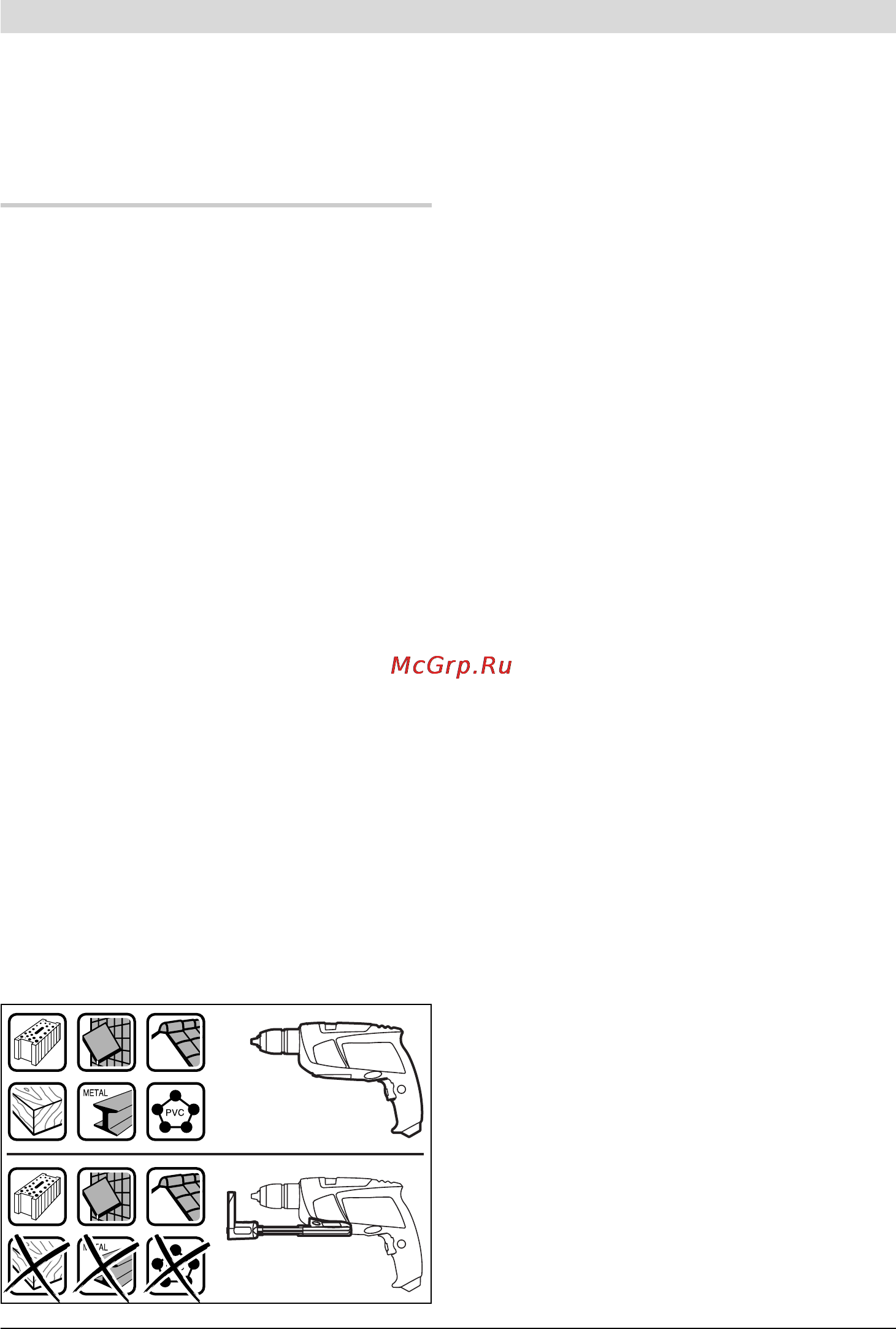

f Nusiurbimo įtaisą naudokite tik gręždami
betoną, čerpes ir mūro plytas. Medienos
arba plastmasės drožlės gali greitai užkimšti
nusiurbimo įtaisą.
f Dėmesio, gaisro pavojus! Kai nusiurbimo
įtaisas yra sumontuotas, negręžkite jokių
metalinių ruošinių. Nuo karštų metalo
drožlių gali užsidegti nusiurbimo įtaiso dalys.
Norėdami pasiekti optimalių nusiurbimo
rezultatų, būtinai atkreipkite dėmesį į tai:
– Kad nusiurbimo įtaisas gerai priglustų prie
ruošinio ar sienos. Kartu bus lengviau
išlaikyti statų kampą tarp ruošinio ir grąžto.
– Naudodami nusiurbimo įtaisą visuomet
gręžkite maksimaliais sūkiais.
– Pasiekę norimą gręžimo gylį, pirmiausia
ištraukite grąžtą iš gręžinio, o tada išjunkite
prietaisą.
– Nusiurbimo įtaisą naudokite tik su įmontuotu
filtruojamuoju elementu 16, priešingu atveju
į elektrinio įrankio vidų gali patekti dulkių ir
drožlių ir jį pažeisti.
– Reguliariai patikrinkite filtro 16 būklę. Jei
filtro elementas yra pažeistas, nedelsdami jį
pakeiskite.
– Naudojant didelio skersmens grąžtus gali su-
sidėvėti apsaugantis nuo dulkių žiedas 18.
Pakeiskite jį, jei jis yra pažeistas.
Nusiurbimo įtaiso sumontavimas (žiūr. pav. A)
Stumkite nusiurbimo įtaisą 12 iš priekio ant
smūginio gręžtuvo apatinės dalies. Stebėkite,
kad nusiurbimo įtaisas 12 gerai priglustų prie
korpuso ir užsifiksuotų.
Nusiurbimo įtaiso valymas (žiūr. pav. B–D)
Dulkių surinkimo dėžutės 13 talpos pakanka
maždaug 10 kiaurymių, gręžiant 10 mm
skersmens grąžtu.
Jei nusiurbimas silpnėja arba pripildymo
indikatorius 14 yra pilnas, reikia ištuštinti dulkių
surinkimo dėžutę 13. Tuo tikslu spauskite
atblokavimo klavišo 15 rifliuotą paviršių ir
nuimkite dulkių surinkimo dėžutę 13.
Dulkių surinkimo dėžutę 13 ištuštinkite ir
išvalykite. Stuksendami išvalykite filtruojamąjį
elementą 16.
Patikrinkite, ar filtruojamasis elementas 16 nėra
pažeistas ir, jei reikia, pakeiskite jį.
Paspauskite filtruojamojo elemento
16 laikiklį ir jį
ištraukite. Pakeiskite filtruojamąjį elementą 16,
įskaitant ir laikiklį. Uždėdami laikiklį stebėkite,
kad būtų įstatytas guminis tarpiklis 17.
Vėl įstatykite dulkių surinkimo dėžutę 13 ir, kad
užfiksuotumėte, paspauskite atblokavimo
klavišo 15 lygų paviršių.
OBJ_BUCH-908-004.book Page 124 Thursday, September 24, 2009 8:34 AM
