46 | Русский
2 609 003 376 | (24.9.09) Bosch Power Tools
Заявление о соответствии
С полной ответственностью мы заявляем, что
описанный в разделе «Технические данные»
продукт соответствует нижеследующим
стандартам или нормативным документам:
EN 60745 согласно положениям Директив
2004/108/ЕС, 98/37/EС (до 28.12.2009),
2006/42/EС (начиная с 29.12.2009).
Техническая документация:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
12.02.2009
Сборка
f Перед всеми работами с
электроинструментом вытаскивайте
штепсель из розетки.
Пылеотсос (PSB 500 RA)
(см. рис. A
–F)
f Пыль некоторых материалов, как напр.,
красок с содержанием свинца, некоторых
сортов древесины, минералов и металлов,
может быть вредной для здоровья.
Прикосновение к пыли и попадание пыли в
дыхательные пути может вызвать
аллергические реакции и/или заболевания
дыхательных путей оператора или
находящегося вблизи персонала.
Определенные виды пыли, напр., дуба и
бука, считаются канцерогенными, особен-
но совместно с присадками для обработки
древесины (хромат, средство для защиты
древесины). Материал с содержанием ас-
беста разрешается обрабатывать только
специалистам.
– По возможности применяйте отсос
пыли.
– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респира-
торной маской с фильтром класса Р2.
Соблюдайте действующие в Вашей стране
предписания для обрабатываемых
материалов.

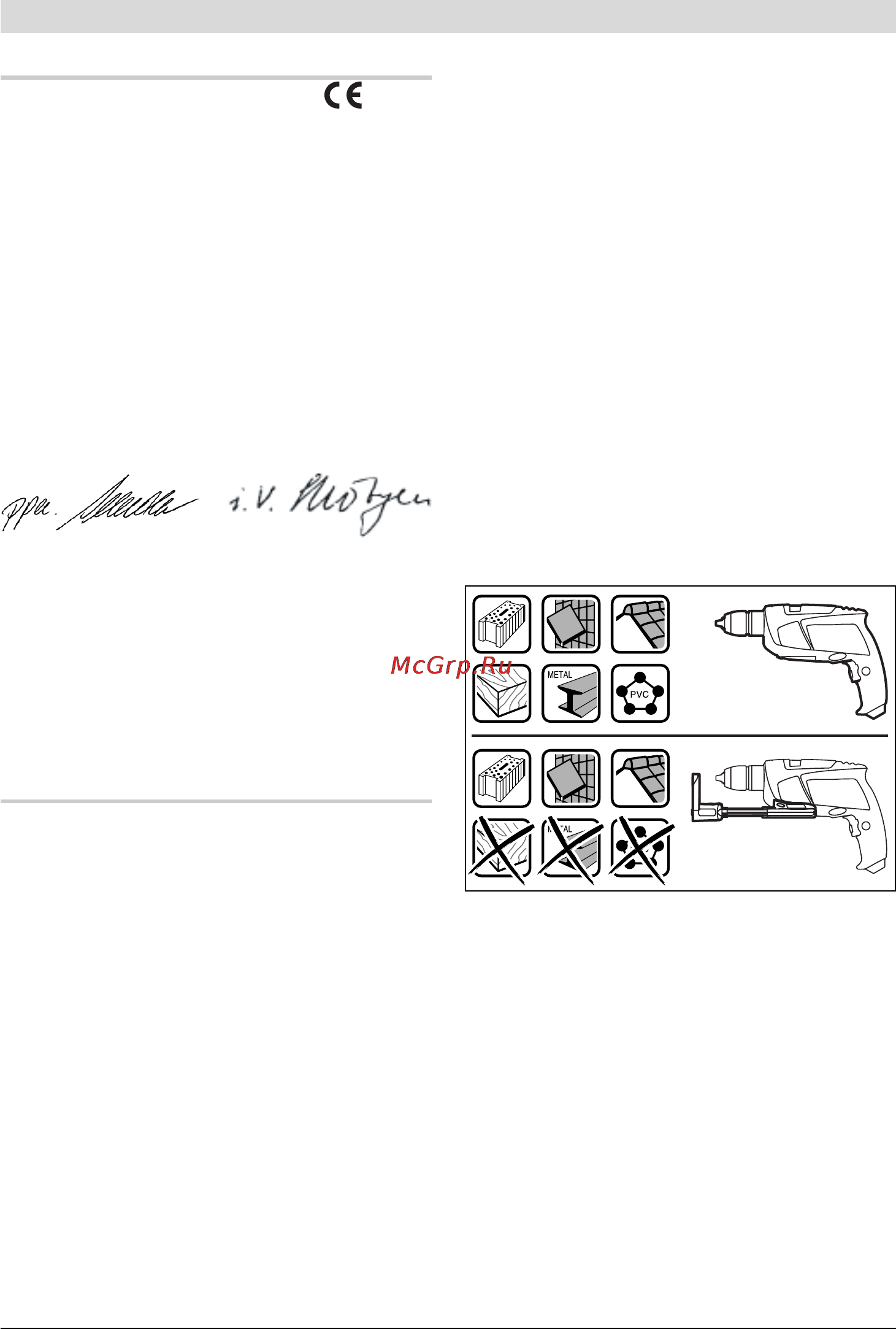

f Применяйте пылеотсасывающее
устройство только при обработке бетона,
кирпичей и каменной кладки. Древесная
или пластмассовая стружка может
привести к засорению.
f Осторожно, опасность воспламенения!
Не обрабатывайте металлические
материалы с пылеотсасывающим
устройством. От горячей металлической
стружки могут загореться детали
пылеотсасывающего устройства.
Для достижения оптимального отсоса пыли
учитывайте следующие указания:
– Пылеулавливающее устройство должно
плотно прилегать к детали или к стене. Этим
одновременно облегчается сверление под
прямым углом.
– При использовании пылеотсасывающего
устройства всегда работайте с
максимальным числом оборотов.
– После достижения желаемой глубины
отверстия сначала выньте сверло из
отверстия и после этого выключите
ударную дрель.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-908-004.book Page 46 Thursday, September 24, 2009 8:34 AM
