MONTAJE
182 – Spanish

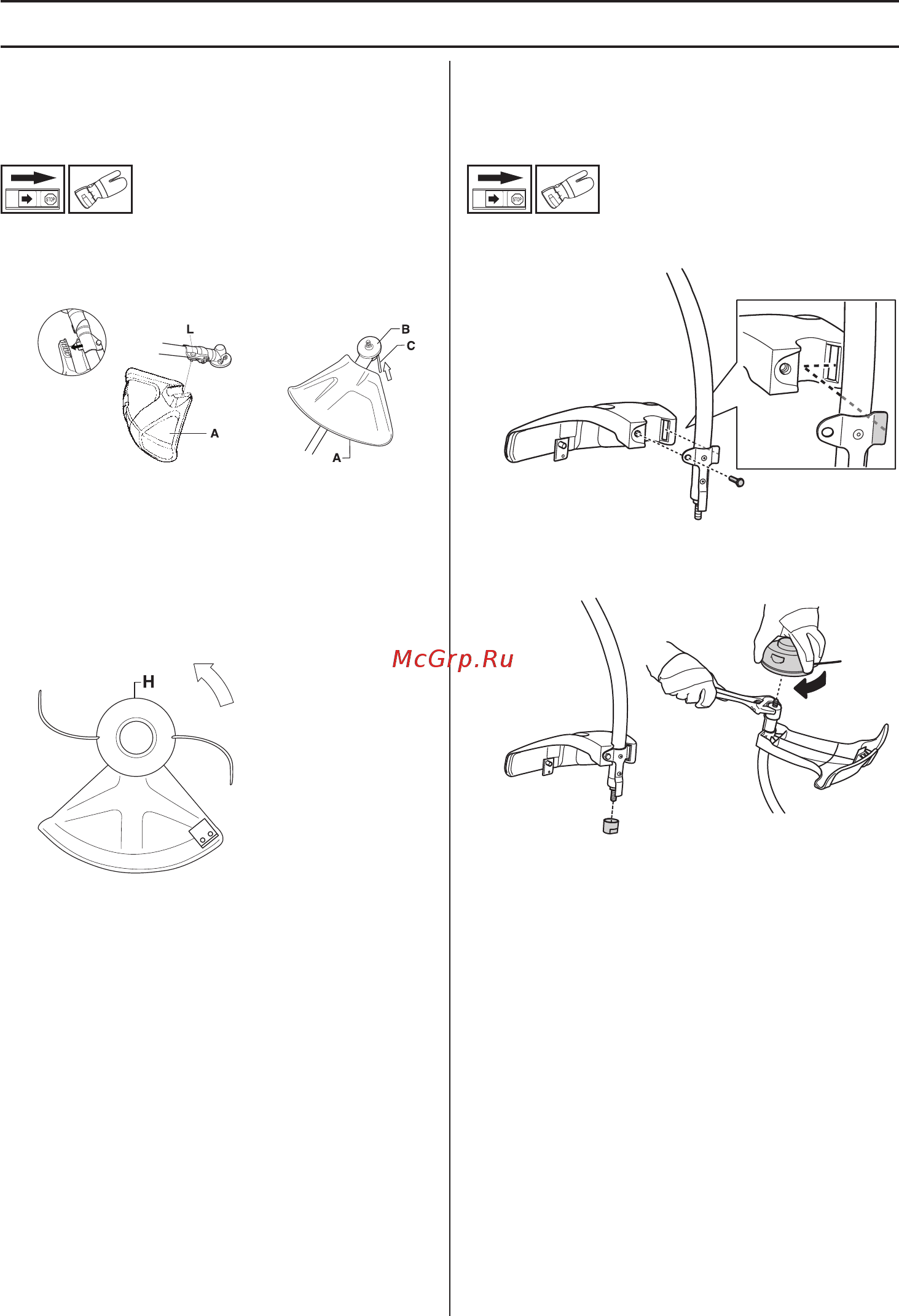

Montaje de la protección de la
recortadora y el cabezal de corte
(T22LS)
• Montar la protección de la recortadora (A) para
trabajar con el cabezal de corte. La protección de la
recortadora/protección combinada se engancha en la
sujeción del tubo y se fija con un tornillo (L).
• Coloque la pieza de arrastre (B) en el eje de salida.
• Gire el eje de la hoja hasta que uno de los orificios de
la pieza de arrastre coincida con un orificio de la caja
de engranajes.
• Introduzca el pasador de seguridad (C) en el orificio
para bloquear el eje.
• Enrosque el cabezal de corte/las cuchillas de plástico
(H) en el sentido contrario al de rotación.
• El desmontaje se realiza en el orden inverso.
Montaje de la protección de la
recortadora y el cabezal de corte
(T22LCS)
• Montar la protección como indica la figura. Apretarla
bien.
• Coloque el protector de polvo en el eje. La tuerca
debe quedar totalmente rodeada por el protector de
polvo.
• Para que el eje no gire, mantenga fijo el protector de
polvo con una llave inglesa.
• Enrosque el cabezal de corte en el eje.
