10
(A)
(B)
1-9
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
1.12 СИСТЕМЫ ДЫМОУДАЛЕНИЯ
IMMERGAS.
Immergas поставляет отдельно от котлов раз-
личные решения для установки всасывания
воздуха и дымоудаления, без которых котел
не может работать.
Внимание! Котел должен быть установлен
только вместе с оригинальным устрой-
ством Immergas "Зелёной серии", как
предусмотрено действующими нормами,
для всасывания воздуха и дымоудаления,
расположенном на видном месте или в
удобном для осмотра положении.
Трубы из пластикового материала нельзя
устанавливать снаружи на участках, пре-
вышающих 40 см длины без специальной
защиты от УФ-излучения и атмосферных
осадков.
Данное устройство обозначено специаль-
ной идентификационной меткой: "только
для конденсационных котлов".
•Конфигурация типа B с открытой ка-
мерой и с форсированной вытяжкой.
Заводские настройки котла выполнены по
типу “B
23
”.
Всасывание воздуха происходит непо-
средственно из помещения, где установ-
лен котел, через специальные отверстия
на задней стенке котла и дым выводится
через отдельный дымоход или непосред-
ственно наружу. В данной конфигурации
котел относится к типу B
23
(согласно
стандартам EN 297 и соответствующим
действующим нормам).
С настоящей конфигурацией:
- всасывание воздуха происходит непо-
средственно из помещения, где установ-
лен прибор;
- дымоудаление должно быть подсоединено
к отдельному дымоходу или непосред-
ственно во внешнюю атмосферу.
- Котлы с открытой камерой типа B не
должны быть установлены в помещениях,
где происходит коммерческая, ремеслен-
ная или промышленная деятельность,
при которой используются продукты,
производящие пар или летучие вещества
(например: кислотные пары, клей, краска,
растворители, горючие вещества и т.д.), а
также пыль и порошки (например: мелкая
древесная пыль от обработки дерева,
угольная пыль, цементная пыль, и т.д.)
которые могут нанести ущерб компонен-
там аппарата и подвергнуть опасности его
работу.
•Конфигурация типа С с герметичной ка-
мерой и с форсированной вытяжкой. За-
водские настройки котла относятся к типу
“B
23
”, чтобы изменить конфигурацию котла
на тип “C” (герметичная камера и фор-
сированная вытяжка), необходимо снять
переходник Ø 80, уголок и уплотнитель на
крышке котла и установить специальную
систему вывода газов.
•Соединениепосредствомудлинителей и
концентрических колен. Для того, чтобы
установить удлинители с помощью сцепле-
ния с другими элементами дымоотводящей
системы, необходимо провести следующие
операции: Подсоединить концентрическую
трубу или концентрическое колено с глад-
кой стороны (“папа”) в горловину (“мама”)
на предварительно установленный элемент
до упора, при этом достигается соединение
элементов, входящих в состав комплекта, и
необходимое уплотнение.
Внимание! Когда необходимо укоротить
дымоотводящую трубу и/или концентри-
ческую насадку удлинитель, необходимо
иметь в виду, что внутренний дымоход,
должен всегда на 5 мм выступать относи-
тельно внешнего.
•Примечание. В целях безопасности реко-
мендуется не загораживать даже временно
вывод всасывания/дымоудаления котла.
•Примечание. При установке горизон-
тальных каналов необходимо соблюдать
минимальный уклон каналов 3% в сторону
котла и устанавливать каждые 3 метра мон-
тажный хомутик с клинышком.
•Максимальное протяжение. Каждый
отдельный компонент имеет сопротивле-
ние, которое соответствует длине трубы
в метрах с одинаковым диаметром (параг.
1.13). На тех установках, где необходимо
использовать различные виды компонен-
тов, необходимо вычесть из максимально
допустимой длины комплекта эквивалент-
ную длину дополнительного компонента.
Например, если необходимо добавить изгиб
90° на концентрическую систему Ø 125,
необходимо вычесть 1,9 м от максимально
допустимой длины.
•

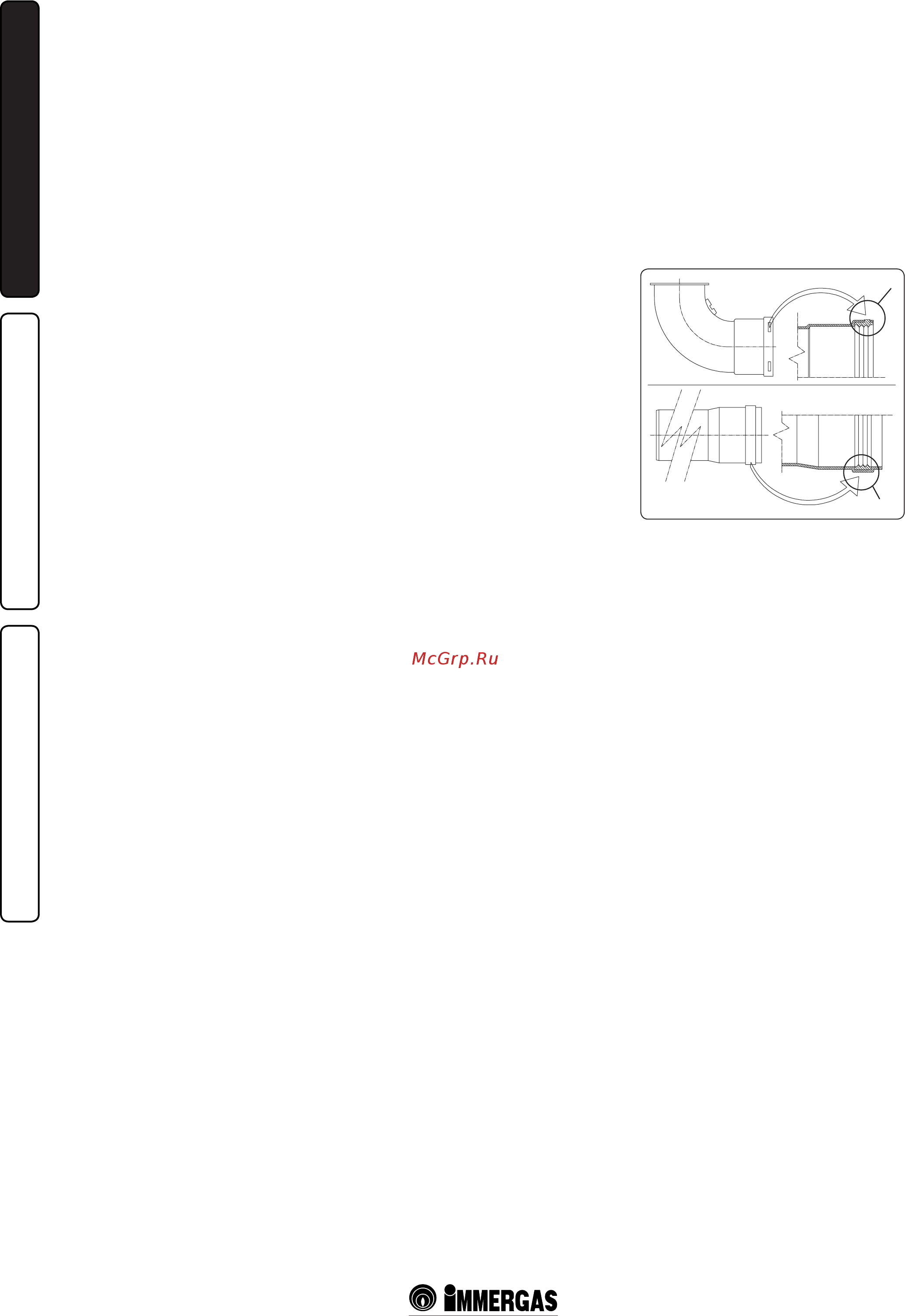

Позиционирование уплотнителей (чёрного
цвета) для устройства дымоудаления "зелё-
ной серии". Необходимо обратить внимание
на установку соответствующих уплотнителей
(для изгибов и удлинителей) (Илл. 1-9):
- уплотнитель (А) с пазами, используется
для изгибов;
- уплотнитель (В) без пазов, используется
для удлинителей;
Примечание. В том случае, если смазы-
вание компонентов (уже произведённое
изготовителем) не достаточно, удалить при
помощи сухой ветоши оставшуюся смазку,
и затем для упрощения сцепления покрыть
детали тальком, входящим в комплект.
