УСТАНОВКА
КОТЛА
1.1 УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ.
Только квалифицированный гидравлик
уполномочен устанавливать газовые аппа-
раты Immergas.
Котлы Victrix Pro 35 1 I в каскадной устнов-
ке (2 или более) и котлы Victrix Pro 55 1 I в
отдельной или каскадной установке, могут
быть установлены под открытым небом или
в подходящем помещении (котельная).
Установка должна соответствовать предписа-
ниям, а также законодательству и действую-
щим нормативным требованиям.
Если это отдельная установка, котлы Victrix
Pro 35 1 I могут быть размещены в бытовом
помещении, согласно предписаниям стандар-
тов по установке.
Место для монтажа котла и соответствующих
принадлежностей Immergas должно обладать
соответствующими техническими и кон-
струкционными характеристиками, которые
позволяют выполнить (в условиях безопасно-
сти, эффективной и простой работы):
- монтаж (согласно предписаниям техниче-
ских норм законодательства и технических
стандартов);
- операции по техническому обслуживанию
(включая плановое, периодическое, еже-
дневное и внеочередное);
- демонтаж (в том числе перемещение нару-
жу, в место, предназначенное для загрузки
и транспортировки агрегатов и компо-
нентов), а также их замена аналогичными
агрегатами и/или компонентами.
Внимание! Данные котлы должны приме-
няться только для обогрева помещения и
подобных целей; должны нагревать воду на
температуру ниже температуры кипения
при атмосферном давлении; должны быть
подключены к системе отопления, подходя-
щей к эксплуатационным качествам котла и
его мощности.
Перед установкой аппарата необходимо
убедиться в его целостности после транс-
портировки; если это не так, необходимо
немедленно обратиться к поставщику.
Детали упаковки (скобы, гвозди, пластико-
вые пакеты, вспененный полиэстер, и т.д.)
нельзя оставлять в доступных для детей
местах, так как являются потенциальными
источниками опасности.
Вблизи аппарата не должен находиться
никакой легковоспломиняющийся предмет
(бумага, тряпки, пластика, полистирол и т.д.).
В случае неполадок, поломок или сбоев в
работе, аппарат должен быть отключён, а
также необходимо обратиться в специали-
зированную компанию (например, в Авто-
ризованный Сервисный центр Immergas,
который располагает персоналом со специ-
ализированной технической подготовкой и
оригинальными запчастями).
Не проводить никаких не уполномоченных
вмешательств или попыток ремонтных работ.
Несоблюдение вышеуказанных правил лежит
на личной ответственности и прерывает
гарантию оборудования.

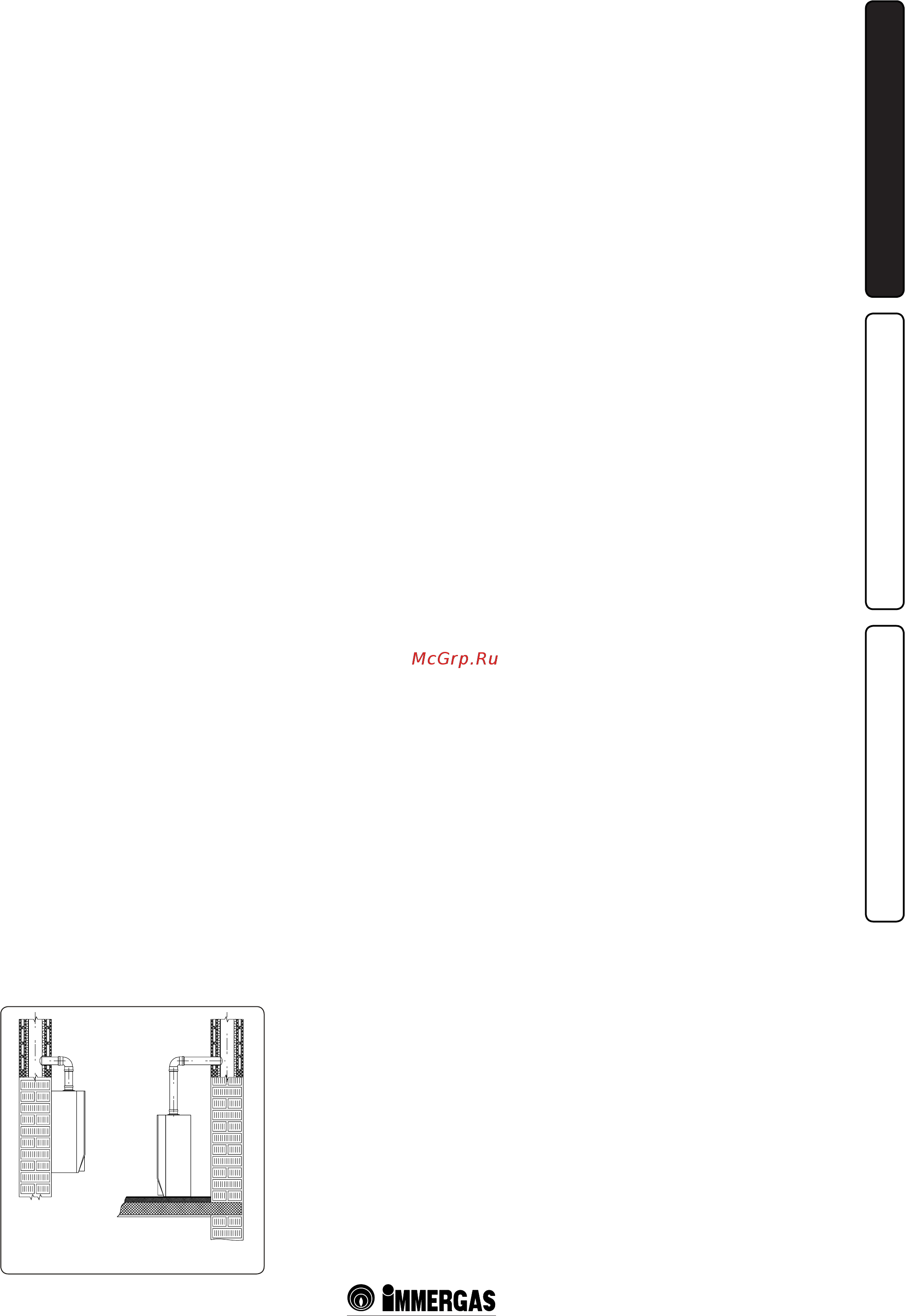

•Правила установки: размещениеданных
котлов никоим образом не предусмотрено
на основании или полу (рис. 1-1), а только
для настенной установки. Стена должна
быть гладкой, на ней должны отсутствовать
выступы или углубления, позволяющие
получить доступ к задней части. Установка
котла должна обеспечивать его прочное и
надежное крепление к стене. Дюбеля (вхо-
дящие в серийный комплект поставки), в
том случае если в наличии имеются опорная
скоба или шаблон крепления, поставляемые
вместе с котлом, используются только
для установки котла на стену; могут
гарантировать должную опору только в
том случае, если правильно вставлены
(согласно общепринятым техническим
правилам) в стену, состоящую из полных
или полуполных кирпичей. В том случае,
если стена сооружена из полых кирпичей
или блоков, перегородок с ограниченной
статичностью, или из любой другой не ука-
занной в документации кладки, необходимо
произвести предварительную статическую
проверку опорной системы. Котлы должны
быть установлены таким образом, чтобы
избежать ударов или повреждений.
Примечание: болты для дюбелей с ше-
стиугольными головками в блистерной
упаковке, предназначены только для фик-
сирования скобы на стену.
1.2 РАСПОЛОЖЕНИЕ ПРИБОРОВ.
Котлы могут быть установлены:
- наружно;
- во внешних помещениях, даже в смежных
с отапливаемым помещением, на открытых
пространствах, важно чтобы они были
структурно разделены, без общих стен, или
расположены на плоском покрытии отапли-
ваемого помещения , также без общих стен;
- в постройках, предназначенных даже для
других целей, или в помещениях, в объём-
ном решении отопляемого здания.
Настоящие помещения должны быть исполь-
зованы только для отопительных установок и
их характеристики должны соответствовать
тем, что предусмотрены действующим зако-
нодательством.
Примечание. Котёл Victrix Pro 35 1 I в от-
дельной установке может быть размещён в
бытовом или другом подобном помещении,
согласно предписаниями действующего
законодательства.
Внимание! Установка приборов питаемых
газом, плотность которого превышает 0,8
(СНГ) разрешена только в надземных поме-
щениях, смежные с ними помещения тоже
должны быть надземными. В обоих случаях
на полу не должно быть впадин или бугров,
чтобы не создавать накопления газа, которые
являются источником опасности.
Высота помещения установки.
Установка отдельного прибора: минимальная
высота помещения должна быть 2 м.
Каскадная установка нескольких приборов
(2 ÷ 5 Victrix Pro): учитывая размеры котла,
дымового коллектора (устанавливать с на-
клоном 3%) и гидравлических коллекторов,
минимальная высота помещения должна
быть 2,30 м.
Приведённые выше параметры величины
позволяют правильно выполнить установку
приборов и соблюдать действующие норма-
тивные требования.
Расположение приборов в помещении.
Отдельный прибор: расстояние между любой
внешней точкой котла и вертикальными
и горизонтальными стенами помещения,
должно быть таким, чтобы оставался доступ
к органам настройки, безопасности и контро-
ля, а также для планового техобслуживания.
Несколько приборов, не подключённых между
собой, но установленных в одном помеще-
нии: минимальное соблюдаемое расстояние
между генераторами на одной и той же стене,
должно быть 200 мм, чтобы позволить доступ
к органам настройки, безопасности, контроля
и для планового техобслуживания всех уста-
новленных приборов.
Каскадная установка (2 ÷ 5 Victrix Pro):
Указания по правильной каскадной уста-
новке приводятся в специальной доку-
ментации или на сайте компании www.
immergas.com в разделе высокой мощности.
ДА
НЕТ
