11
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК

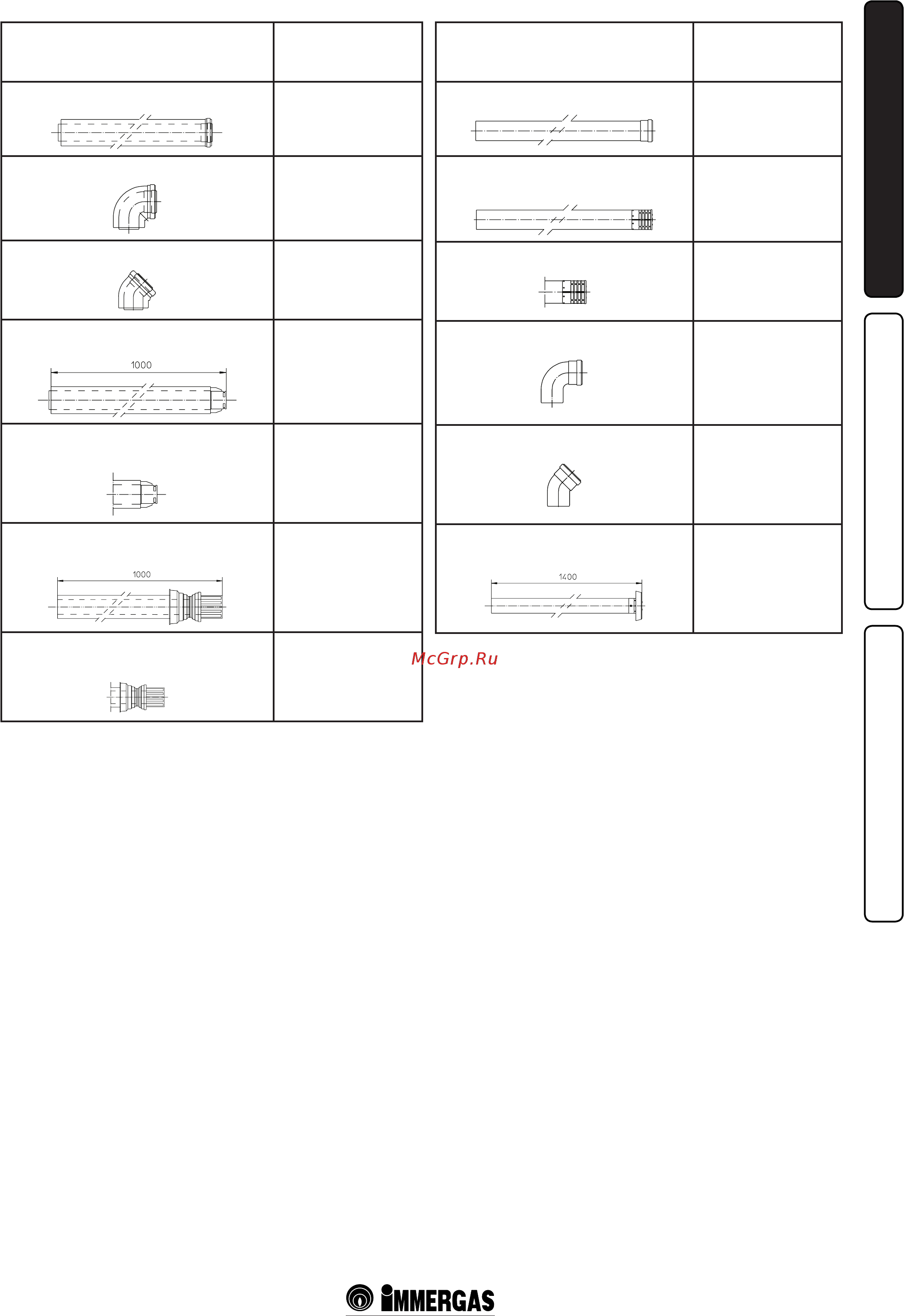

1.13 ТАБЛИЦЫ КОЭФФИЦИЕНТОВ ЭКВИВАЛЕНТНЫХ ДЛИН.
ТИП ДЫМОХОДА
Длина эквивалент-
ная в метрах трубе
Ø 80
Труба Ø 80 1 м
Вывод
1,0 м
Полный вывод с дымоудалением Ø
80 1 м
Вывод
2,6 м
Вывод с дымоудалением Ø80
Вывод
1,6 м
Изгиб 90° Ø 80
Вывод
2,1 м
Изгиб 45° Ø 80
Вывод
1,3 м
Вывод с вертикальным
дымоудалением Ø 80
Вывод
м 3
ТИП ДЫМОХОДА
Эквивалентная длина
в метрах концентри-
ческой трубе Ø 80/125
Концентрическая труба Ø 80/125 м 1
1,0 м
Изгиб 90° концентрический Ø 80/125
1,9 м
Изгиб 45° концентрический Ø 80/125
1,4 м
Вывод с концентрическим горизонтальным
всасыванием/дымоудалением Ø 80/125
5,5 м
Вывод концентрического горизонтального
всасывания/дымоудаления Ø 80/125
4,7 м
Вывод с концентрическим вертикальным
всасыванием/дымоудалением Ø 80/125
3,4 м
Вывод концентрического вертикального
всасывания/дымоудаления Ø 80/125
2,7 м
