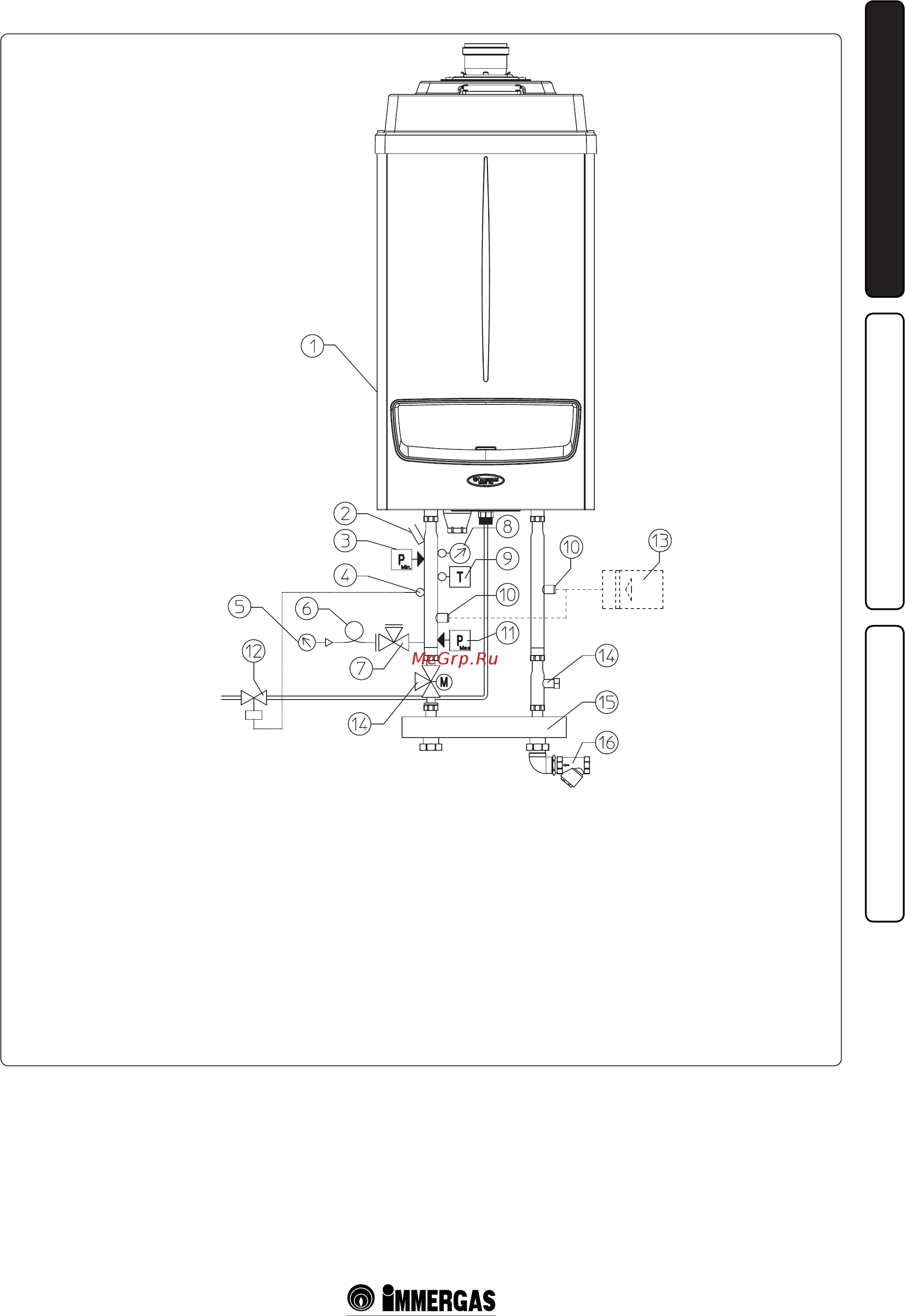

1.27 ГИДРАВЛИЧЕСКАЯ СХЕМА С ОПЦИЯМИ.

Условные обозначения:

1 - Генератор

2 - Отверстие для термометра

3 - Защитное реле минимального давления

4 - Зонд для шарика запорного вентиля горючего

5 - Манометр

6 - Амортизатор гидравлического удара

7 - Кран манометра

8 - Термометр

9 - Термостат ручного восстановления

10 - Крепление для расширительного бака

11 - Реле давления ручного восстановления

12 - Запорный вентиль горючего

13 - Расширительный бак

14 - Трёхходовый клапан подключения водонагревателя

15 - Гидравлический коллектор/смеситель

16 - Латуневый фильтр для сбора илистых отложений

Внимание! Чувствительные элементы авто-

матических тепловых выключателей настрой-

ки, блокирования и термометра (не входят в

стандартное оснащение генератора) должны

быть расположены согласно инструкциям, в

соответствии с предписаниями сборника "R".

Если генераторы не установлены в каскадном

режиме согласно инструкциям и с оригиналь-

ными комплектами Immergas, чувствитель-

ные элементы должны быть установлены на

трубопроводе подачи системы отопления,

погружённые в воду не далее 0,5 метров от

выхода генератора.

котлы должны быть установлены с конфи-

гурациями и с собственными каскадными и

предохранительными комплектами произ-

водства Immergas.

Компания Immergas S.p.a.

снимает с себя всякую ответственность, если

монтажник не использует оригинальных

комплектов Immergas или использует их не

по назначению.
