1.7 ПОДКЛЮЧЕНИЕ К ГАЗОВОЙ
МАГИСТРАЛИ ПРИБОР КАТЕГОРИИ
II
2H3/P
.
Наши котлы разработаны для работы на метане
(G20) и на сжиженном нефтяном газе (СНГ).
Питающий трубопровод должен равняться или
превышать переходник котла 3/4” G.
Примечание. Труба подачи горючего газа должна
иметь размеры, соответствующие действующим
нормативам, чтобы гарантировать требуемый
расход газа, подаваемого на горелку, даже при мак-
симальной мощности генератора, и обеспечивать
эксплуатационные характеристики агрегата (техни-
ческие характеристики). Применяемые соединения
должны соответствовать действующим нормам.
Перед подключением газа, необходимо выполнить
тщательную внутреннюю очистку всего трубопро-
вода установки для подачи горючего, необходимо
удалить любые отложения, которые негативно по-
влияют на работу котла. Следует также убедиться в
том, что газ в ней соответствует тому, для которого
разработан котел (см. табличку номинальных дан-
ных, помещенную на панели котла). В противном
случае следует произвести модификацию котла для
его адаптации к другому типу газа (см. “Модифи-
кация устройств в случае изменения типа газа”).
Следует также замерить динамическое давление
в магистрали (метана или сжиженного нефтяного
газа), предназначенной для питания котла, и убе-
диться в его соответствии стандарту EN 437 и его
приложениям и требованиям местных технических
действующих стандартов, так как недостаточная
величина давления может сказаться на мощности
агрегата и привести к проблемам для пользователя.
Убедитесь в правильности подсоединения газового
вентиля.
Установить снаружи помещения, в котором на-
ходится прибор, на трубопроводе подачи газа, на
видном и легкодоступном месте ручной запорный
вентиль с быстрым действием закрытия при враще-
нии на 90° и с концевыми остановами в полностью
закрытом и в полностью открытом положении.
Примечание. Внутренняя установка подачи газа
должна соответствовать предписаниям стандартов
и всех действующих законов а также, общепри-
нятым техническим правилам. Если генератор не
превышает номинальную тепловую мощность 35
кВт (Victrix Pro 35 1 I для отдельной установки)
достаточно придерживаться предписаний действу-
ющих технических стандартов.
Качество горючего газа. Аппарат был изготовлен
для работы на газе без загрязнений, в обратном
случае, необходимо установить соответствующие
фильтры перед установкой, с целью обеспечения
чистоты горючего газа..
Накопительные резервуары (в случае питания
от накопительной системы сжиженного газа).
- Может случиться, что новые накопительные
резервуары сжиженного нефтяного газа, могут
нести осадки инертных газов (азот), которые
обедняют смесь, выделяемую на аппарат, прово-
цируя неполадки в функционировании.
- По причине состава смеси сжиженного нефтяного
газа, во время хранения газа в резервуарах, может
произойти стратификация компонентов смеси.
Это может вызвать изменение теплопроизводи-
тельности выделяемой смеси, а в последствии и
изменение эксплуатационных качеств аппарата.
1.8 ПОДКЛЮЧЕНИЕ К ГИДРАВЛИЧЕСКОЙ
СИСТЕМЕ.
Внимание! Перед тем как произвести подсоедине-
ние котла, для сохранения гарантии конденсаци-
онного модуля, аккуратно очистить всю тепловую
установку (трубопроводную сеть, нагревающие
тела и т.д.) соответствующими декапирующими
средствами или антинакипинами в состоянии
удалить загрязнения, которые могут ухудшить
работу котла.
Рекомендуется проводить химическую обработку
воды тепловой установки согласно действующим
техническим нормам с целью защиты системы и ап-
парата от твердых отложений (например, накипи),
образования грязи и других вредных отложений.
Рекомендуется установить на системе фильтр, для
сбора и отделения загрязнений, присутствующих
в системе (фильтр дешламатор). Для того, чтобы
предотвратить образование отложений, накипи и
коррозию в отопительной установке, должны быть
соблюдены правила, входящие в действующие тех-
нические стандарты, относительно обработки воды
тепловых установок гражданского пользования.
Гидравлические соединения должны быть произве-
дены рациональным путём, используя соединения
на шаблоне котла. Слив предохранительного клапа-
на котла должен быть подключен к сливной ворон-
ке, которая находится на котле, но не установлена, и
которая в свою очередь подключена к канализации.
В противном случае, если срабатывание спускного
клапана приведет к затоплению помещения, изго-
товитель котла не будет нести ответственность.

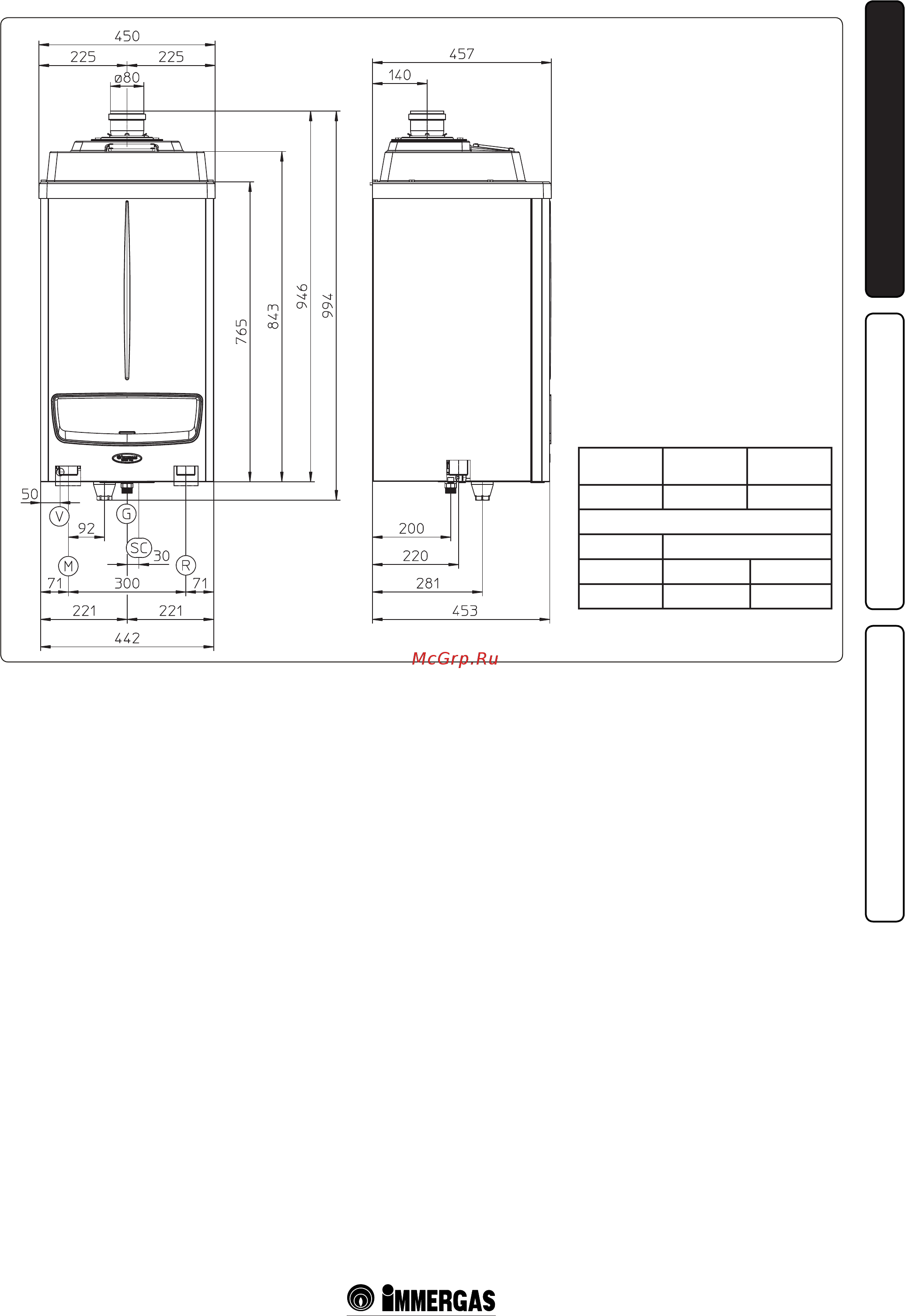

1.6 ОСНОВНЫЕ РАЗМЕРЫ.
Высота (мм)
Ширина
(мм)
Глубина
(мм)
843 442 457
Подключения
ГАЗ УСТАНОВКА
G R
M
3/4” 1”1/2 1”1/2
Условные обозначения:
V - Подключение электропи-
тания
G - Подача газа
R - Возврат в систему
M - Подача из системы
SC - Слив конденсата (вну-
тренний минимальный
диаметр Ø 13 мм)
