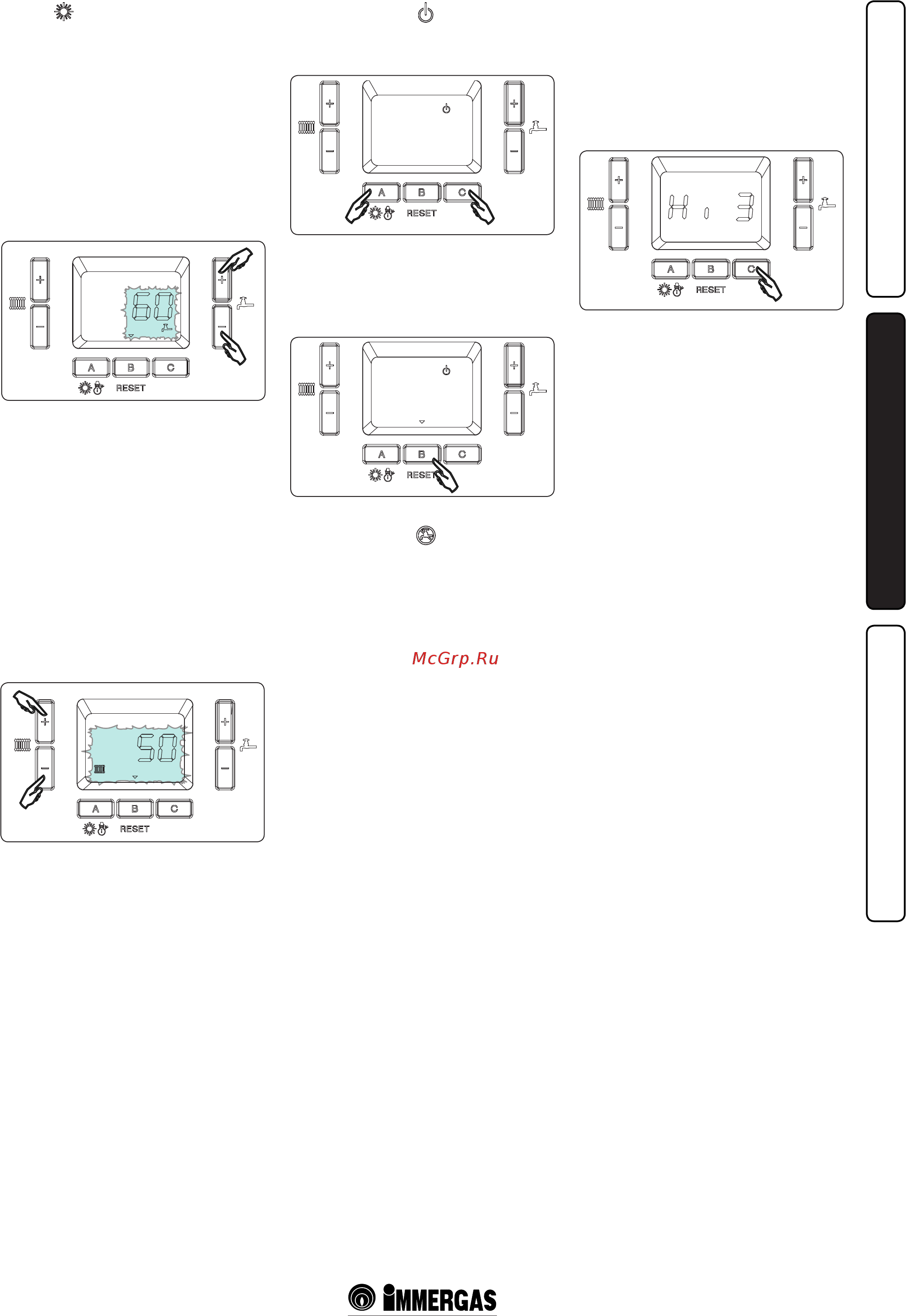

•Лето ( ): в настоящем режиме котёл
выполняет только подготовку ГВС.
Нажимая один раз на кнопки + или - (4
рис. 2-1) можно показать установленную
температуру, нажимая повторно, можно
изменить её по своему усмотрению. Чтобы
занести в память новое значение, нажать на
кнопку "В". Когда выполняется настрой-
ка, значение температуры мигает, если
проходит определённое время и в память
не заносится значение, режим установки
параметров закрывается и сохраняется
предыдущий результат.
•Зима: в настоящем режиме работы котел
работает как для производства ГВС, так и
для отопления помещения.
Нажимая один раз на кнопки + или - (2
рис. 2-1) можно показать установленную
температуру, нажимая повторно, можно
изменить её по своему усмотрению. Чтобы
занести в память новое значение, нажать на
кнопку "В". Когда выполняется настрой-
ка, значение температуры мигает, если
проходит определённое время и в память
не заносится значение, режим установки
параметров закрывается и сохраняется
предыдущий результат.
2-4
2-5
•Режиможидания( ): одновременно на-
жимая и держа нажатыми кнопки “A” и “C”,
котёл можно перевести в режим ожидания.
В данном режиме котёл считается под
напряжением но не активированным, в
этом случае гарантируется только функция
защиты от замерзания. Для запуска доста-
точно нажать на кнопку “B”.
•ОтключениеГВС( ): котёл, на котором
может производится подготовка ГВС,
нажимая и отпуская кнопку “C”, можно от-
ключить функцию подготовки ГВС. Чтобы
подключить нагрев воды для ГВС, повторно
нажать на кнопку “C”.
2-6
2-7
•Предыстория неполадок: нажимая и
держа нажатой кнопку “C”, можно перейти
к предыстории последних 8 неполадок, об-
наруженных на котле (список от H i 0 и до H
i 7, где H i 0 - это последняя обнаруженная
неполадка). При в ходе в меню, на дисплее,
в последовательности, показываются номер
“bu 0”, номер неполадки и код неполадки.
Чтобы просмотреть список, использовать
кнопки + и - (п. 2 илл. 2-1).
Чтобы выйти из меню, нажать и держать
нажатой кнопку "С".
Внимание! Неполадки с кодом “FE” не за-
носятся в память предыстории неполадок.
2-8
