13
1-12 1-13
1
3
4
5
6
7
8
2
C33C33
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
1.15 УСТАНОВКА
КОНЦЕНТРИЧЕСКОГО
ВЕРТИКАЛЬНОГО КОМПЛЕКТА.
Конфигурация типа С с герметичной каме-
рой и с форсированной вытяжкой.
Вертикальный концентрический комплект
всасывания и дымоудаления. Этот вывод
позволяет осуществлять всасывание воздуха
и вывод дымовых газов в вертикальном на-
правлении непосредственно на улицу.
Примечание. Вертикальный комплект с алю-
миниевой черепицей позволяет установку на
террасы и крыши с максимальным уклоном
45% (25°) при этом должно быть всегда со-
блюдено расстояние между верхней крышкой
и полущитом (260 мм).
Вертикальный комплект с алюминиевой
черепицей Ø 80/125.

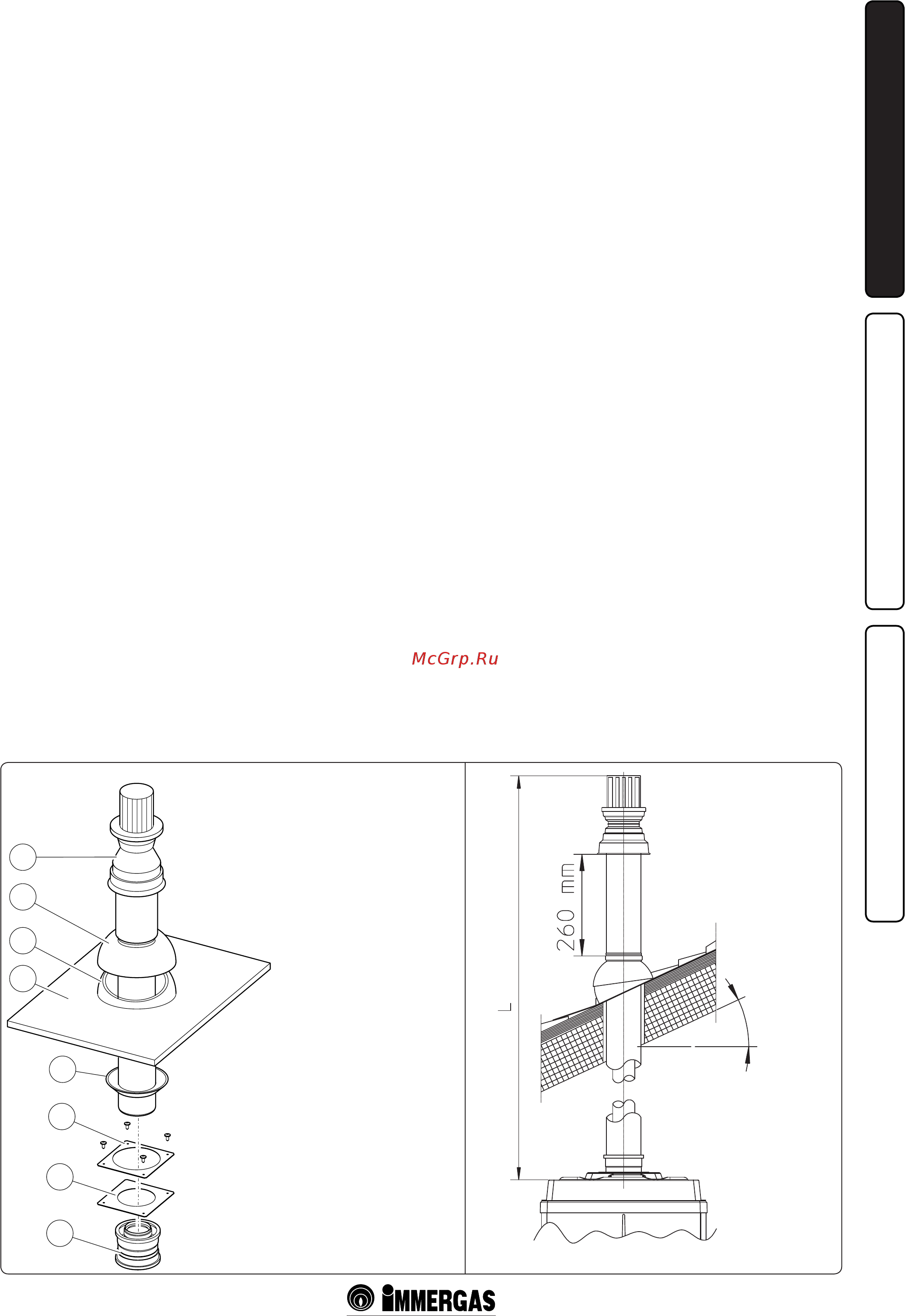

Монтаж комплекта (рис. 1-13): Установить
адаптер Ø 80/125 (1) на центральное отвер-
стие котла до упора. Провести уплотнитель
(2) вдоль адаптера (1) до соответствующей
канавки, затем прикрепить его к крышке
посредством предварительно снятой пла-
стины из листового металла (3). Установка
алюминиевой фальш-черепицы: заменить
черепицу на алюминиевую пластину (5),
форма должна обеспечивать сток воды.
Установить на алюминиевой черепице
стационарный полущит (6) и ввести трубу
всасывания/дымоудаления (7). Подсоединить
концентрический выход Ø 80/125 с гладкой
стороны (“папа”), в горловину переходника
(“мама”) (1) (с уплотнителями с кромкой) до
упора, проверяя, что подсоединили шайбу
(4), таким образом, достигается соединение
элементов, входящих в состав комплекта, и
необходимое уплотнение.
•Максимальнаядлина(LMAX)(илл.1-13).
Комплект с настоящей конфигурацией мо-
жет быть удлинён до макс. размера 11,5 м
для Victrix Pro 35 1 I и 18,0 м для Victrix Pro
55 1 I, включая вывод.
В комплект входят:
N° 1 - Переходник Ø 80/125 (1)
N° 1 - Сальник (2)
N° 1 - Шайба (4)
N° 1 - Алюминиевая черепица (5)
N° 1 - Неподвижный полущит
(6)
N° 1 - Концентрический выход
всас./дымоудаления Ø
80/125 (7)
N° 1 - Подвижный полущит (8)
макс. 45%
МАКС
