Immergas VICTRIX PRO 35 1I [12/40] Установщик пользователь ремонтник

C13

1-10

C13

1-11

УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК

В комплект входят:

N° 1 - Переходник Ø 80/125 (1)

N° 1 - Сальник (2)

N° 1 - Концентрический изгиб Ø 80/125 a

87° (4)

N° 1 - Концентрический выход всас./ды-

моудаления Ø 80/125 (5)

N° 1 - Внутренняя шайба (6)

N° 1 - Внешняя шайба (7)

1.14 УСТАНОВКА

КОНЦЕНТРИЧЕСКОГО

ГОРИЗОНТАЛЬНОГО

КОМПЛЕКТА.

Конфигурация типа С с герметичной каме-

рой и с форсированной вытяжкой.

Установка настоящего вывода должна

отвечать предписаниям всех законов и

действующих нормативных требований, ко-

торые могут допускать в некоторых случаях

дымоотвод через стену для конденсационных

котлов с низким выбросом оксидов азота.

Установка вывода (в зависимости от рассто-

яния выходов, находящихся вблизи зданий,

поверхности пола и т.д.) должна быть всегда

выполнена в соответствии с предписаниями

технических стандартов, а также общепри-

нятыми правилами техники (например, EN

15287) для генераторов, у которых единая но-

минальная максимальная тепловая мощность

не превышает 35 кВт (например, Victrix Pro 35

1 I в отдельной установке) и для генераторов,

у которых единая номинальная максималь-

ная тепловая мощность превышает 35 кВт.

Этот вывод позволяет осуществлять вса-

сывание воздуха и вывод дымовых газов

непосредственно на улицу. Горизонтальный

комплект может быть установлен с задним,

левым или правым боковым выходом. Для

установки с передним выходом, необходимо

использовать патрубок с концентрическим

изгибом со сцеплением, чтобы обеспечить

наличие свободного пространства, необходи-

мого для выполнения требуемых законом ис-

пытаний при первом запуске в эксплуатацию.

•Внешняя решётка. Выводвсасывания/

дымоудаления при правильной установке

имеет приятный внешний вид с наружной

стороны здания. Убедиться, что внешняя

силиконовая шайба правильно закреплена

на внешней стене.

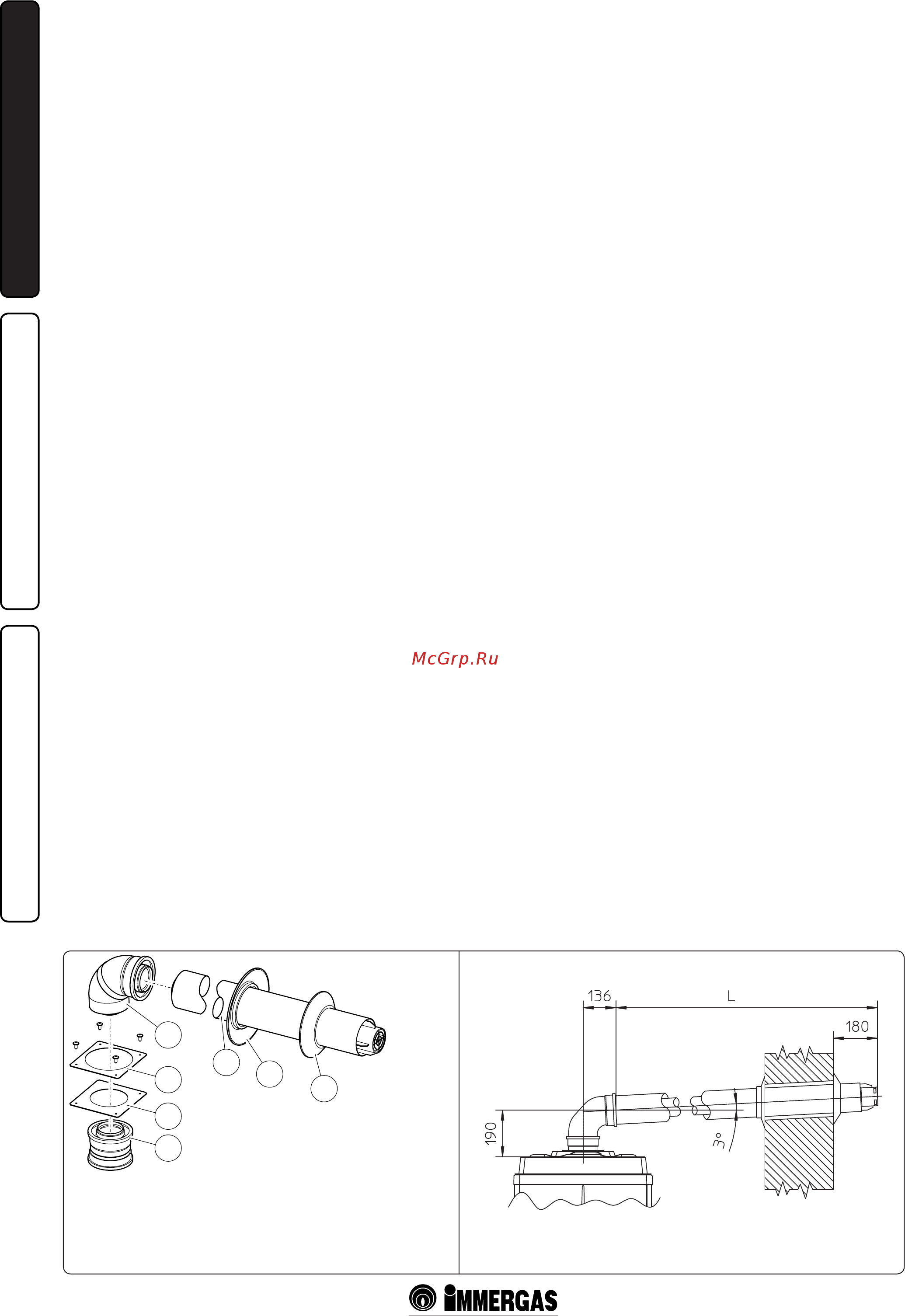

Горизонтальный комплект всасывания

- дымоудаления Ø80/125. Монтажный

комплект (рис. 1-10): установить адаптер Ø

80/125 (1) на центральное отверстие котла

до упора. Провести уплотнитель (2) вдоль

адаптера (1) до соответствующей канавки,

затем прикрепить его к крышке посредством

предварительно снятой пластины из листо-

вого металла (3). Подсоединить колено (4) с

гладкой стороны (“папа”), устанавливая до

упора в адаптер (1). Подсоединить концен-

трический выход Ø 80/125 (5) с гладкой сто-

роны (“папа”), в горловину изгиба (“мама”)

(4) (с сальником с кромкой) до упора, про-

веряя, что подсоединили соответствующую

внутреннюю (6) и внешнюю (7) шайбу, таким

образом, достигается соединение элементов,

входящих в состав комплекта, и необходимое

уплотнение.

•Максимальнаядлина(LMAX)(илл.1-11).

Комплект с настоящей конфигурацией

может быть удленён до макс. размера 8,0 м

для Victrix Pro 35 1 I и 14,5 м для Victrix Pro

55 1 I, включая вывод с решёткой и концен-

трический изгиб на выходе из котла.

МАКС
