Подключение дымохода/воздуховода
− коаксиальная система (по типу «труба в трубе»), предназначенная
для подачи воздуха и отвода продуктов сгорания;
− раздельная система для отвода продуктов сгорания и подачи
воздуха снаружи помещения;
− одноканальный дымоход для удаления продуктов сгорания,
подача воздуха осуществляется из помещения.
В соединении котла с дымоходом/воздуховодом разрешается
использовать только материалы и компоненты, стойкие к
воздействию конденсата. Сведения о длинах и ориентации
соединительных элементов см. в таблице «Типы и длины
трубопроводов подачи воздуха и отвода продуктов сгорания».
Комплекты принадлежностей для подключения дымохода/
воздуховода в комплект поставки котла не входят, подлежат заказу
для конкретного типа соединения.
Все котлы рассчитаны на подачу воздуха и отвод продуктов
сгорания через коаксиальную систему диаметром 60/100 мм или
раздельную систему диаметрами 80/80.
В случае потерь давления в трубопроводах, при выборе размеров
дымохода/воздуховода следует учитывать дополнительное
аэродинамическое сопротивление (см. каталог принадлежностей
для дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки см.
в каталоге принадлежностей для дымоходов/воздуховодов.
ОСТОРОЖНО!
Убедитесь, что трубопроводы подачи воздуха и отвода
продуктов сгорания свободны от сторонних предметов и не
имеют неплотностей.
Для подключения раздельной системы используйте только одно
из двух отверстий для подачи воздуха.
Подача воздуха и отвод продуктов сгорания
Котел допускает установку типа B (подача воздуха из помещения) и
типа C (подача воздуха снаружи).
Во избежание попадания продуктов сгорания в систему
воздуховодов тщательно выполните монтаж уплотнений в
соответствии с данным руководством.
Установку системы отвода продуктов сгорания производите
осторожно, чтобы не нарушить уплотнения и не допустить
попадание продуктов сгорания в воздуховод.
Горизонтальные участки трубопроводов должны иметь уклон не
менее 3 %, для предотвращения скопления конденсата.
Установка по типу B допускается в помещениях с надлежащей
вентиляцией и подачей воздуха, в соответствии с действующими
нормами и правилами. В помещениях, в которых возможно
присутствие коррозионно-активных паров в воздухе (например,
прачечные, парикмахерские, гальваноучастки и т.д.) следует
исполь¬зовать только установку типа C (с подачей воздуха извне
помещения). Это обеспечивает защиту котла от коррозии.
При монтаже коаксиальной (сдвоенной) системы дымоудаления/
подачи воздуха необходимо использовать только оригинальные
принадлежности.
Дымоход не должен соприкасаться или проходить в
непосредственной близости от легковоспламеняемых материалов,
а также проходить через конструкции здания, изготовленные с
использованием легковоспламеняемых материалов. Соединение
должно быть выполнено так, чтобы обеспечить защиту от
попадания конденсата в котел.
При замене старого котла также следует заменить элементы
системы вентиляции и отвода продуктов сгорания.

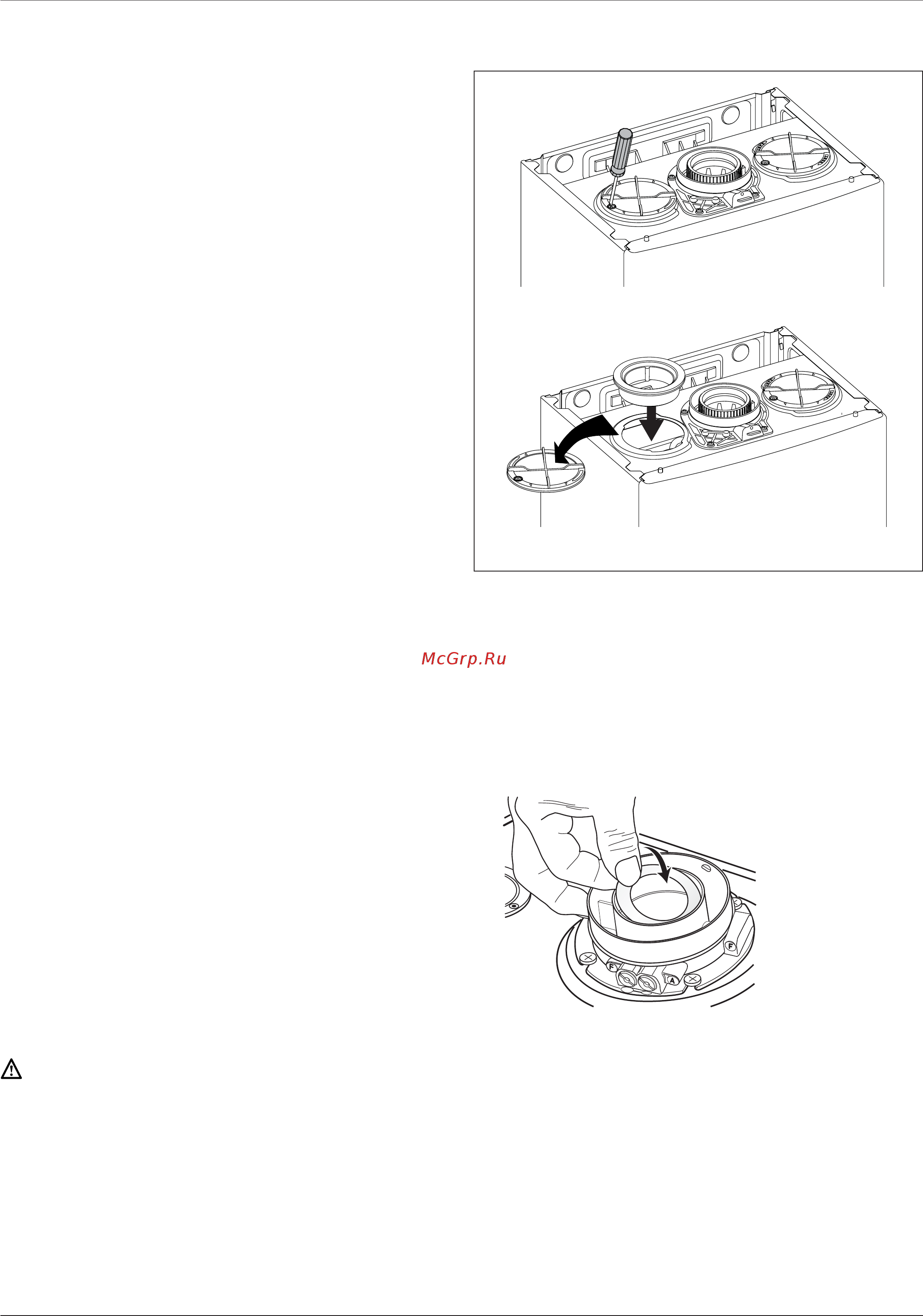

Ослабьте винт, демонтируйте заглушку, установите вставку
воздухозаборника и закрепите комплектным винтом.
Диафрагма в газоходе
ПРЕДУПРЕЖДЕНИЕ
Если длина системы дымоудаления требует применения
диафрагмы , то она уже установлена в горловине выхода
продуктов сгорания из котла. В случае , если конструкция
дымохода не требует применения диафрагмы, ее перед
монтажом газохода необходимо удалить из котла.
См. таблицу расчета длины системы дымоудаления.
