установка
Подключение комнатного термостата
− Освободите с помощью отвертки фиксатор провода и
подключите провода термостата по одному.
− Снимите с клемм перемычку и подключите провода, как
показано на рисунке.
− Убедитесь, что провода подключены надежно и не натягиваются
при открытии и закрытии крышки панели управления.
− Закройте дверцу, установите на место панель управления и
декоративную панель.
BUS
TB
TA2
SE TNK SOL TA1
CN1
Датчик температуры
солнечного коллектора
Temperaturi Sonde Solar
Комнатный термостат 1
Termostatul de ambianţă 1
(*) = CLAS EVO SYSTEM
OK
Sensys
Блок дистанционного
управления
Comandă la distanţă
1234567
Датчик NTC бойлера(*)
Sondă recipient (*)

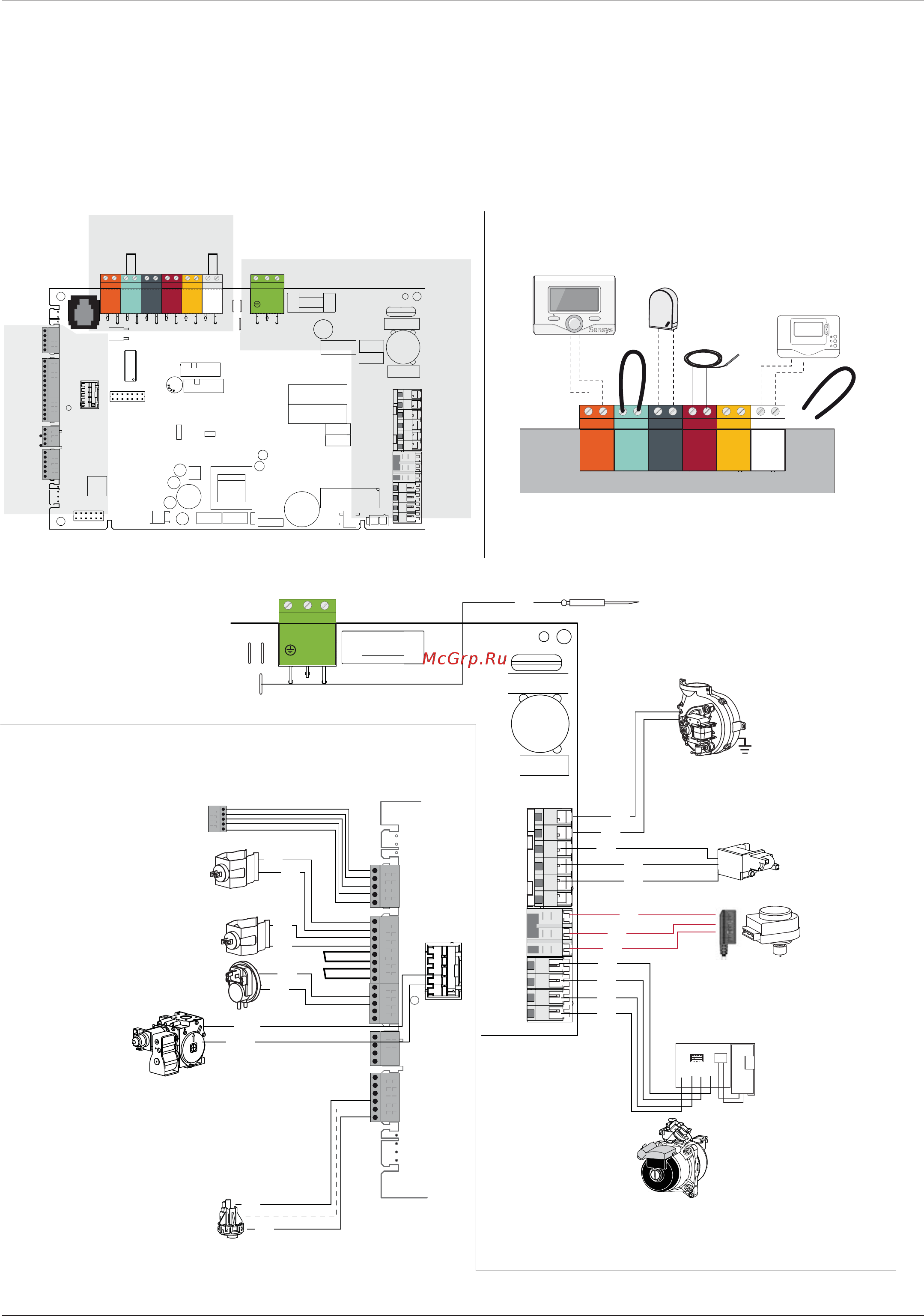

Электрическая схема
С целью обеспечения безопасности поручите
квалифицированному специалисту тщательно проверить все
электрические соединения.
ПРОИЗВОДИТЕЛЬ НЕ НЕСЁТ ОТВЕТСТВЕННОСТИ ЗА УЩЕРБ,
ПРИЧИНЕННЫЙ ОТСУТСТВИЕМ НАДЛЕЖАЩЕГО ЗАЗЕМЛЕНИЯ ИЛИ
НЕНАДЛЕЖАЩИМИ ПАРАМЕТРАМИ СЕТИ ЭЛЕКТРОПИТАНИЯ.
