Для расчета размеров трубопроводов и нагревательных приборов
контура отопления остаточное давление следует рассчитывать
как функцию от требуемого расхода воды, принимая во внимание
характеристику циркуляционного насоса.
Остаточное давление при ΔT 20 °C
Предохранительный клапан
Присоедините дренажную трубку (входящую в комплект поставки)
к выходу предохранительного клапана F.
Дренажный патрубок предохранительного клапана (см. рисунок)
следует соединить с дренажным сифоном так, чтобы можно было
визуально убедиться в работоспособности предохранительного
клапана. В противном случае может быть причинен вред людям,
домашним животным и имуществу. За указанные травмы и ущерб
производитель ответственности не несёт.
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению срока его
службы. Перед демонтажем старого котла обязательно обеспечьте
тщательную промывку системы от загрязнений, способных оказать
вредное воздействие на котел. Обязательно убедитесь, что емкость
расширительного бака соответствует объему воды в контуре
отопления.
0
0,5
1
1,5
2,5
3
3,5
4
4,5
5
0 100 200 300 400 500 600 700 800 900 1000 1100
[mCE]
[l\h]
15/24 FF
32 FF

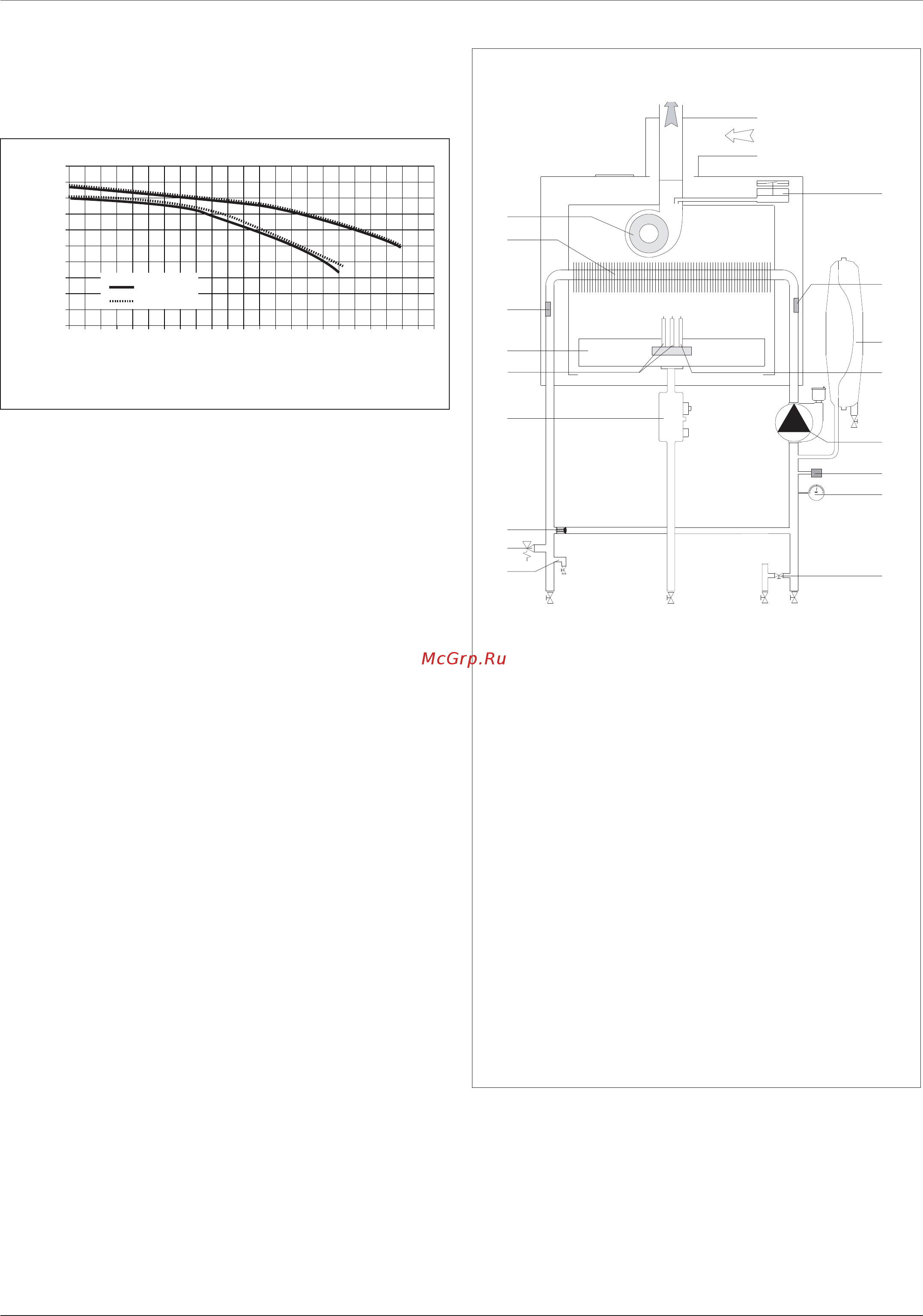

Гидравлическая схема
A
C
DE
1
2
4
8
9
10
11
12
13
14
16
15
17
18
5
7
6
Подсоединение бойлера
Котел расчитан на управление нагревом ГВС посредством бойлера.
Имеющиеся комплекты позволяют осуществлять контроль
температуры бойлера при помощи датчика NTC, управляемого
платой котла. Настройка может осуществляться при помощи
регулятора, входящего в комплект, устанавливаемого на переднюю
панель котла.
ВНИМАНИЕ!!
Необходимо изменить настройку версии котла (режим
«только отопление» на Tank (емкость) в меню 2/ Подменю 2/
параметр 8.
Если для настройки температуры бойлера используется термостат,
не нужно устанавливать регулятор.
Настройка температуры бойлера выполняется термостатом.
ВНИМАНИЕ!!
НЕ нужно изменять никакие настройки котла.
Более подробные сведения смотрите в инструкциях к комплекту.
Обозначения
1. Вентилятор
2. Первичный теплообменник
4. Датчик температуры воды на подаче в контур
отопления
5. Горелка
6. Электроды розжига
7. Газовый клапан
8. Автоматический байпас
9. Предохранительный клапан 0,3 МПа (3 bar)
10. Сливной кран
11. Кран подпитки
12. Манометр
13. Реле мин. Давления
14. Циркуляционный насос с автоматическом
воздухоотводчиком
15. Электрод контроля пламени
16. Расширительный бак
17. Датчик температуры воды на обратной линии контура
отопления
18. Реле давления дымовых газов (пневмореле)
высота (м)
л/ч.
