Ariston CLAS EVO SYSTEM 15 CF [4/32] Описание котла
![Ariston CLAS EVO SYSTEM 15 FF [4/32] Описание котла](/views2/1406412/page4/bg4.png)
4

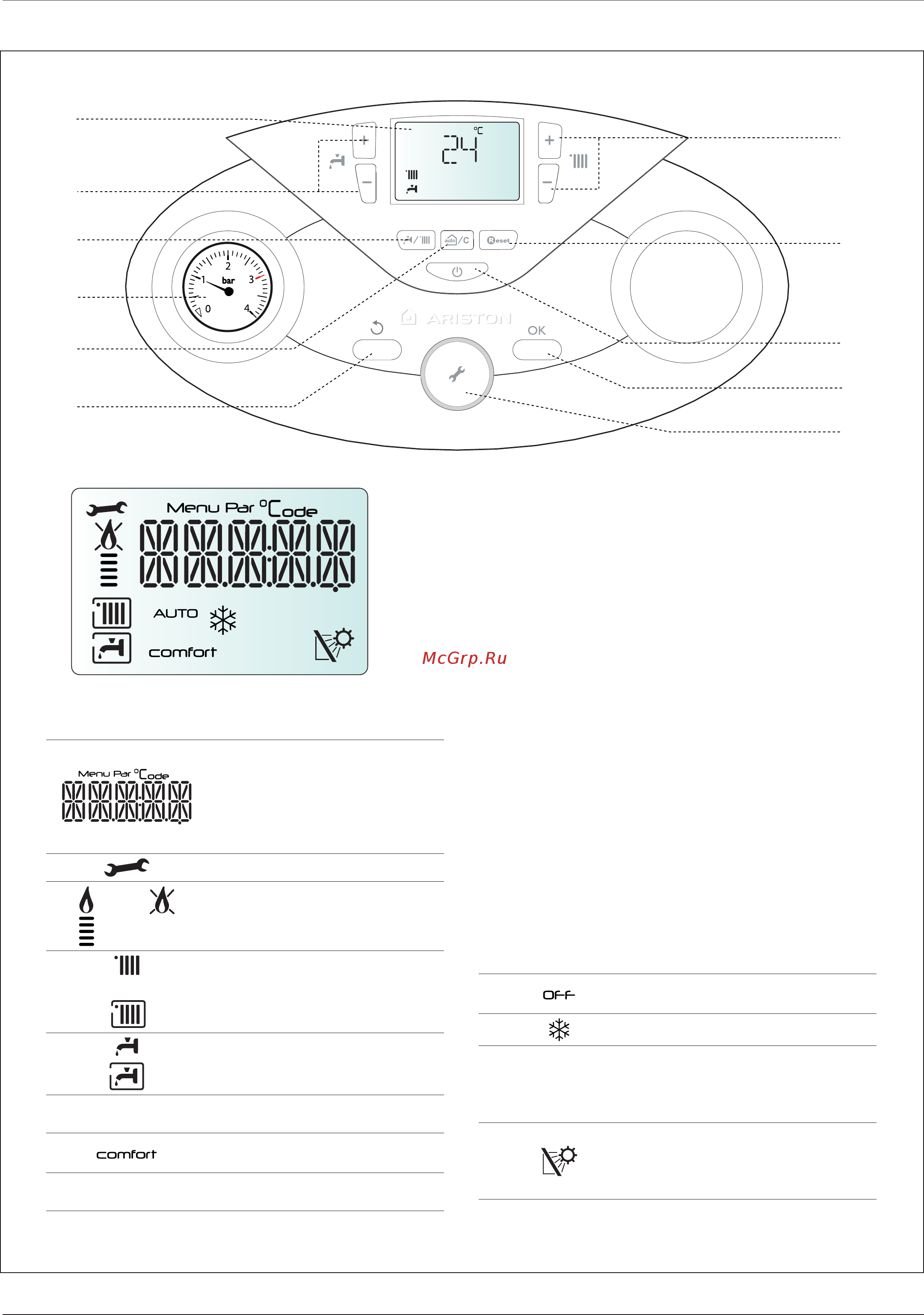

описание котла
Панель управления
1
2
3
4
5
6
7
8
9
11
12
Дисплей
Обозначения:
1. Дисплей
2. Кнопки +/- регуляции температуры ГВС
(активно только с комплектом внешнего бойлера
SYSTEM PLUS и датчиком NTC)
3. Кнопка MODE (выбор режима “летний / зимний”)
4. Манометр
5. Кнопка включения/выключения функций
AUTO и/или COMFORT
6. Кнопка ESC (отмена)
7. Поворотный переключатель для
программирования котла и перемещения по
строкам меню
8. Кнопка OK (меню/ввод – кнопка настройки
параметров и программирования)
9. Кнопка ON/OFF (ВКЛ/ВЫКЛ)
11. Кнопка RESET (сброс)
12. Кнопки +/- регуляции температуры отопления
Цифровые индикаторы:
- состояние котла и уставка
температуры (
°C
)
- отображение кодов
неисправностей (Err)
- настройки меню
Необходима техническая помощь
Индикатор наличия пламени или
отключения котла горелки
Настройка режима отопления
Режим отопления активен
Настройки режима ГВС
Режим ГВС активен
(активно только с комплектом внешнего бойлера
SYSTEM PLUS и датчиком NTC)
включить/отключить внешний
бойлер
(активно только с комплектом внешнего бойлера
SYSTEM PLUS и датчиком NTC)
Котел выключен, но функция
антизамерзания активна постоянно
Работает функция антизамерзания
AUTO
Работа в АВТОМАТИЧЕСКОМ режиме
(активен режим автоматического
регулирования температуры -
функция AUTO)
Подключен датчик солнечного
коллектора (опция)
(для отображения на дисплее см.
инструкцию)
